13.3. Синхронизатор для управления автоматическим диапроектором с помощью четырехдорожечного магнитофона
Приводимый способ записи синхронизирующих сигналов использует одновременно обе системы комбинированной головки четы-рехдорожечного магнитофона. Запись речи, музыки и т. п. проводится на одну дорожку, запись синхронизирующих сигналов — на другую дорожку магнитной ленты. Удобство этого способа состоит в том, что синхронизирующий сигнал можно в случае необходимости стереть и записать его снова в другом месте, а если это будет необходимо, одновременно заново записывать речевое и музыкальное сопровождение. Неудобство такой системы заключается в необходимости использования двух дорожек на магнитной ленте, что уменьшает вдвое емкость записи. Принципиальная схема синхронизатора приведена на рис. 175.

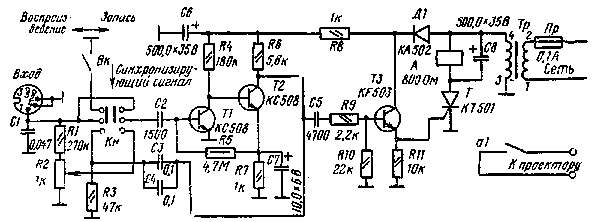

Рис. 175. Принципиальная схема синхронизатора для управления автоматическим диапроектором с помощью четырехдорожечного магнитофона.
К входному разъему с помощью кнопки без фиксирующихся положений Кн подключается вход (в свободном положении кнопки) или выход (кнопка нажата) двухкаскадного усилителя, собранного на транзисторах 77 и Т2. Транзисторы связаны гальванически, чем достигается лучшая температурная стабилизация и экономия деталей. С коллектора транзистора Т2 сигнал подводится на базу транзистора ТЗ, который работает без смещения на базу, благодаря чему в состоянии покоя через него не проходит ток. Если подать на его базу переменный сигнал, то положительные полуволны будут проходить через переход база — эмиттер, вызывая ток коллектора. Ток коллектора образует на эмиттерном резисторе падение напряжения, которое воздействует на управляющий электрод тиристора Т и открывает его. Достоинство этой схемы заключается в большом входном и малом выходном сопротивлении. Последовательно с тиристором включена обмотка реле А через которую при положительных полуволнах на вторичной обмотке сетевого трансформатора Тр проходит ток и реле срабатывает. Электролитический конденсатор С8 задерживает отпускание реле настолько, чтобы при отрицательных полуволнах вторичного напряжения, когда через тиристор ток не проходит, якорь реле не отпускался.
Вначале опишем способ записи сигналов звукового сопровождения и синхронизирующего сигнала, например, на весьма распространенном магнитофоне ТЕСЛА В42. Входной разъем синхронизатора соединен экранированным кабелем с контактами 1 и 2 разъема для дополнительного усилителя воспроизведения. Гакям образом, к выходу синхронизатора подключена система комбинированной головки магнитофона. Другая система подключена к усилителю магнитофона. Далее к магнитофону подключен микрофон или электрофон, а при необходимости с помощью смесительного пульта и большее количество различных источников сигнала одновременно.
Магнитофон переключим на запись, пакетный переключатель на синхронизаторе поставим в положение «Запись» (смотри схему), а на свободной дорожке магнитной ленты запишем сигнал звукового сопровождения.
К неиспользуемой системе комбинированной головки магнито? фона в синхронизаторе подключен конденсатор С1, который вместе с индуктивностью магнитной головки образует параллельный резонансный контур, настроенный на частоту 4 кГц. Если мы хотим записать синхронизирующий сигнал, нажмем кнопку Кн. При этом коллектор транзистора Т2 подключится с помощью соединенных параллельно конденсаторов СЗ и С4 к резонансному контуру. К нему подключен делитель напряжения, составленный из резистора R1 и подстроечного потенциометра R2, движок которого соединен с базой транзистора Т1. Таким образом, усилитель охватывается положительной обратной связью и возбуждается.
Глубина обратной связи, а значит, форма и выходное напряжение задаются значением напряжения, снимаемого с движка подстроечного потенциометра R2, а частота — резонансной частотой контура (4 кГц).
Напряжение на резонансном контуре сравнительно велико (около 1,8 В), и ток, проходящий через обмотку магнитной головки, вызывает на движущейся магнитной ленте запись, длительность которой определяется временем, в течение которого остается нажатой кнопка ля. Одновременно срабатывает реле А. Его контакт включает привод механизма диапроектора для продвижения диапозитива.
Запись синхронизирующего сигнала в этом случае проводится без обычного подмагничивания высокочастотным током, а только большим низкочастотным током записи. Если кнопка Кн не нажата, выключателем Вк вход усилителя замыкается на землю. Это нужно сделать потому, что чувствительность усилителя довольно значительна и звуковые частоты с магнитофона различными путями мо-тут попасть на вход усилителя и вызвать срабатывание тиристора, а значит, и реле А и таким образом сменить диапозитив в несоответствующий момент.

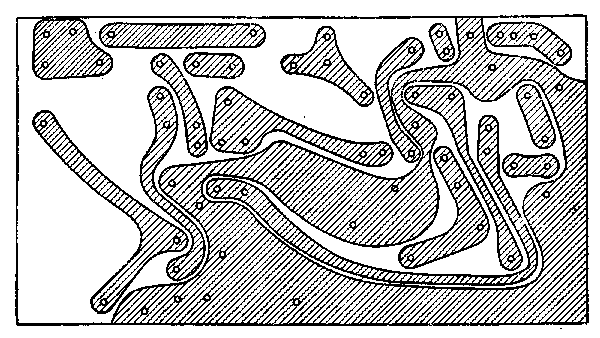

Рис. 176. Печатная плата синхронизатора согласно рис. 175.
Сопровождающая речевая и музыкальная программы через громкоговоритель магнитофона воспроизводятся обычным способом. Переключая выключатель Вк синхронизатора в положение «Воспроизведение», мы разорвем закорачивание резонансного контура, который теперь с помощью конденсатора связи С2 подключен непосредственно к входу усилителя. Емкость этого конденсатора относительно мала и ограничивает передачу низших частот. Таким образом, понижается чувствительность усилителя к случайным напряжениям помех на низших частотах. Синхронизирующий сигнал, воспроизводимый магнитной головкой, имеет на входе усилителя благодаря параллельному контуру, частью которого является магнитная головка, более высокое напряжение, чем он имел бы при обычной схеме. Он усиливается транзисторами Т1 и Т2, выпрямляется транзистором ТЗ и включает тиристор Т способом, который уже был описан. При этом происходит смена диапозитивов в те же моменты, как это былб лри записи.
Кнопка Кн должна иметь малую емкость между контактами (максимально 2 пФ). Нельзя использовать, например, телефонную кнопку, которая имеет емкость между контактными пластинами около 12 пФ. На кнопку заведены базы транзистора 77 и коллектор транзистора Т2, т. е. две точки, в которых переменные напряжения находятся в одинаковых фазах. При слишком большой взаимной емкости контактов может под действием положительной обратной связи произойти возбуждение усилителя или сдвиг частоты резонансного контура (на макете резонансная частота сдвинулась с 4 до 7 кГц).
Реле А может иметь и большее сопротивление обмотки, чем это указано в схеме. Его работоспособность предварительно испытываем следукш!им образом: подключим к его обмотке фильтрующий конденсатор последовательно с диодом, например KY130/80, или диодом, рассчитанным на больший ток, подключив его ко вторичной обмотке силового трансформатора. Якорь реле должен надежно притянуться. Если контакты реле будут включать сетевое напряжение, следует использовать такое реле, которое предназначено для включения сетевого напряжения, или обычное реле изолировать таким образом, чтобы не создавалась угроза здоровью человека, обслуживающего устройство. Выходной разъем также должен быть рассчитан для сетевого напряжения.
Печатная плата синхронизатора приведена на рис. 176, а эскиз платы с расположенными на ней деталями — на рис. 177. В табл. 37 приведены данные для изготовления сетевого трансформатора. Сердечник трансформатора имеет размеры 16X16 мм. Обмотки наматываются на бумажный каркас. В намотанный каркас вкладывается трансформаторное железо Ш16. Набивка ведется попеременно без воздушного зазора.
При налаживании схемы выключатель Вк переключим в положение «Воспроизведение», кнопку Кн оставим в ненажатом положении и измерим постоянные напряжения в соответствии с табл. 33. Затем отключим конденсатор С2 от кнопки Кн и подключим к нему звуковой генератор с установленной на нем частотой 4 кГц и выходным напряжением около 0,3 мВ. Якорь реле А при этом должен притянуться.
Таблица 37
Силовой трансформатор синхронизатора для автоматической проекции диапозитивов с помощью четырехдорожечного магнитофона
Вывод обмотки |
Число ВИТКОВ |
Диаметр провода, мм |
Изоляция |
Напряжение, В |
|
|
|
2 витка промасленной бумаги 0,1 мм |
|
1-2 |
2000 |
0,126 |
Каждый слой проложить конденсаторной бумагой 0,05 мм |
120 |
1-2 |
3700 |
0,1 |
Каждый слой проложить конденсаторной бумагой 0,05 мм |
220 |
|
|
|
4 витка промасленной бумаги 0,1 мм |
|
3 — 4 |
400 |
0,3 |
|
25 |
|
|
|
2 витка промасленной бумаги 0,1 мм |
|
Таблица 38
Постоянные и переменные напряжения синхронизатора для астоматяческой проекции диапозитивов с помощью четырехдерожечного магнитофона
Место
|
Кнопка Kн нажата, выключатель Вк в положении «Запись» (реле А притянуто) |
Кнопка Кн свободна, выключатель Вк в поло» женин «Воспрокзведе» ние» |
||
Постояв» ное на» пряжение, В |
Переменное нап ряжение. В |
Постоянное напряжение (реле А в спокойном состоянии), В |
Переменное напряжение, В |
|
Вторичное напряжение силового трансформатора Тр |
|
22 |
|
25 |
С6 |
14 |
|
23 |
|
Т1 Б 11 К |
1,8 |
2,8 мВ 280 мВ |
2,3 |
0,3 мВ 14 мВ |
Э Т2 Б К |
1,4 1,8 6,5 |
280 мВ 2,3 |
1,8 2,3 13 |
14 мВ 1,8 |
Э ТЗ Б К |
16 |
0,4* 1,7 |
25 |
0,38* 1,40 |
Соединение резисторов R1 и R2 Контакт 1 разъема «Вход» |
|
9,5 мВ 2,3 |
|
0,3 мВ |
Примечание |
Входной разъем синхронизатора соединен экранированным кабелем с разъемом |< | магнитофона, чтобы была подключена свободная система универсальной готовки 1 |
Конденсатор С2 1,5 нФ отключен от кнопки Кн. и к нему подключен горячий вывод звукового генератора |
здесь as синусоидальная форма, а только положительная полуволна после однополупернодного выпрямления.

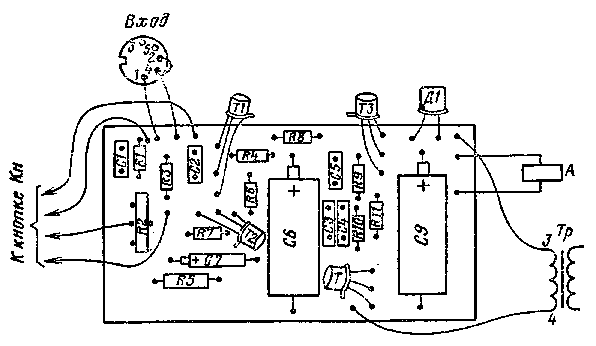

Рис. 177. Монтажная схема синхронизатора согласно рис. 175.
Если он не притянется, проверим переменные напряжения на электродах транзистора в соответствии с табл. 38. Одновременно можем проверить и частотную характеристику усилителя, которая на рис. 178 изображена кривой А. Измеряем ее на коллекторе транзистора. Т2. Резкое понижение напряжения на низших частотах обусловлено тем, что через резистор R5 с эмиттера транзистора Т2 на базу транзистора Т1 заведена отрицательная обратная связь по низким частотам. Напряжение обратной связи образуется на эмиттер-ном резисторе R7 транзистора Т2 благодаря тому, что здесь использован фильтрующий конденсатор С7 с относительно малой емкостью, который не может отфильтровать низшие частоты. Таким образом, в области низших частот уменьшается входное сопротивление транзистора Т1, которое вместе с малой емкостью связи С2 способствует более крутому, чем обычные 6 дБ/окт, завалу. Это сделано с намерением подавить чувствительность синхронизатора к напряжению помех. Можно проверить и ход частотной характеристики с подключенной магнитной головкой. Подключим конденсатор С2 обратно к кнопке Кн, разъем «Вход» соединим экранированным кабелем из принадлежностей магнитофона с разъемом для подключения дополнительного усилителя. Таким образом, параллельно конденсатору С1 будет подключена обмотка магнитной головки. Магнитофон при этом может быть выключен. Через отдельный конденсатор связи емкостью 2,2 нФ подключим звуковой генератор к контакту 1 разъема «Вход» и установим на нем выходное напряжение 0,3 мВ. Ход частотной характеристики, измеренной на коллекторе транзистора Т2, показан на рис. 178 кривой Б. На звуковом генераторе установим частоту, точно соответствующую резонансной частоте усилителя, и начнем снижать входное напряжение. Реле должно отпустить якорь при входном напряжении около 180 мкВ. При этом переменное напряжение на коллекторе транзистора Т2 будет около 1,1 В.
Рис. 178. Частотные характеристики синхронизатора согласно рис. 175.
А — собственно усилитель; В — усилитель с входным резонансным контуром.
Рис. 179. Принципиальная схема устройства для записи комментария и синхронизирующих сигналов при использовании магнитофонов Тесла В42.
Звуковой генератор отключим, выключатель Вк переключим в положение «Запись» и нажмем кнопку Кн. Теперь усилитель работает как генератор с частотой 4 гГц. Подстроенным потенциометром R2 установим глубину положительной обратной связи так, чтоб:; на коллекторе транзистора Т2 было переменное напряжение 2,3 В. Форма напряжения — синусоидальная. Якорь реле А при этом должен притянуться. Примерные значения переменных и постоянных напряжений найдем также в табл. 38. После этого синхронизатор готов к испытаниям в сочетании с магнитофоном, автоматическим диапроектором, а в случае необходимости с другими устройствами. На рис. 179 приведен пример соединения магнитофона, синхронизатора и диапроектора для записи речевого комментария и синхронизирующих сигналов при использовании четырехдсрожечного магнитофона Тесла В42. Стрелки на соединениях указывают направление прохождения сигналов. Комментарий загшсываем при помощи микрофона, включенного в соответствующий разьем магнитофона на дорижку, выбранную кнопкой обычным способом.
Входной разъем синхронизатора соединим экранированным кабелем из принадлежностей магнитофона с разъемом для подключения дополнительного усилителя воспроизведения (контакт 1). Синхронизатор переключим на запись. Его выход соединим с соответствующими зажимами автоматического диапроектора. Зарядим диапроектор подготовленными диапозитивами в соответствии с программой и зажжем проекционную лампу. Начнем с записи комментария, а в нужных моментах будем нажимать кнопку «Синхронизирующий сигнал». При зтом на вторую дорожку (обратную той, которая была выбрана кнопкой на магнитофоне) записывается синхронизирующий сигнал и одновременно передвигается диапозитив. Таким образом, можно одновременно контролировать, правильно ли расстав= лены диапозитивы, не отсутствуют ли некоторые из них, соответствует ли комментарий проектируемому кадру.

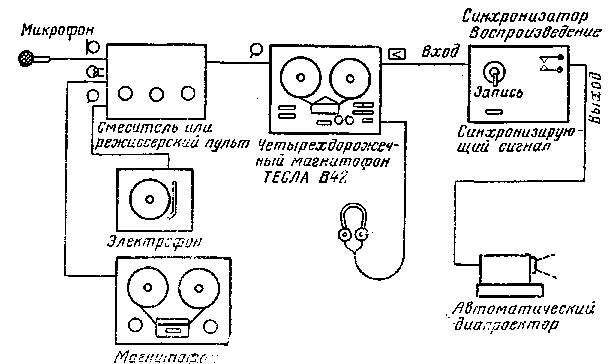

На рис. !80 показано соединение для одновременной записи голоса, сигнала с граммофонной пластинки и с магнитофона с помощью смесителя или режиссерского пульта. В наушниках будем слышать взаимное соотношение уровня записи с отдельных источников сигнала. Последующие действия такие же, как и в предылущем случае.
На рис. 181 приведено соединение устройств при автоматической проекции диапозитивов. Речевое или музыкальное сопровождение воспроизводится системой громкоговорителей, выключатель синхро-низатора переключен в положение «Воспроизведение». Синхронизирующие сигналы воспроизводятся одной системой магнитной головки, усиливаются в синхронизаторе и с помощью реле управляют сменой диапозитивов в автоматическом диапроекторе.

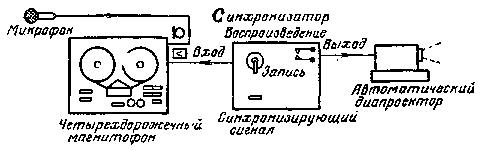

Рис. 180. Принципиальная схема устройства для записи комментария, звукового сопровождения и синхронизирующего сигнала при использовании четырехдорожечного магнитофона.

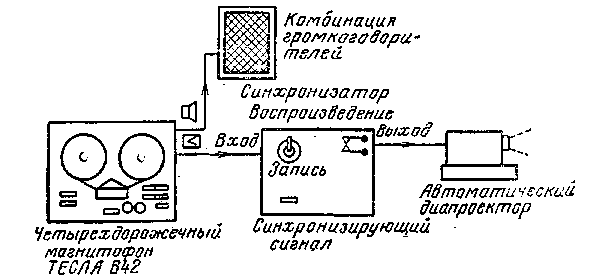

Рис. 181. Принципиальная схема устройства для автоматической проекции диапозитивов с помощью четырехдорожечного магнитофона.
