Стабилизированный выпрямитель для питания кассетных батарейных магнитофонов тесла anp 410, anp 4106 и anp 419 a3 vkv.
Электрическая схема выпрямителя приведена на рис. 4. После двухполупериодного выпрямления и фильтрации с помощью электролитических конденсаторов С1 и С2 постоянное напряжение стабилизируется простым стабилизатором, собранным на транзисторе Т1 и стабилитроне ДЗ. Резистором R2 устанавливается его рабочая точка. Он определяет напряжение на базе транзистора Т1, а значит, и выходное напряжение источника. Резистор R1 уменьшает ток коллектора транзистора при перегрузках и ограничивает пики тока при заряде конденсатора фильтра, находящегося в магнитофоне. Резистор R3 является предварительной нагрузкой источника питания. Электрические детали выпрямителя размещают на печатной плате, приведенной на рис. 5. Расположение деталей приведено на рис. 6. (Точки 3 и 5 трансформатора соединены).

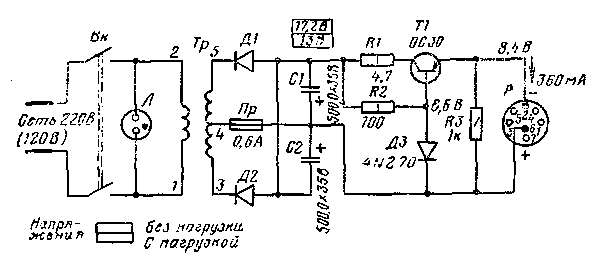

Рис. 4. Принципиальная схема сетевого источника питания для кассетных магнитофонов ТЕСЛА ANP 410 (6) A3 и ANP 419. A3 VKV.

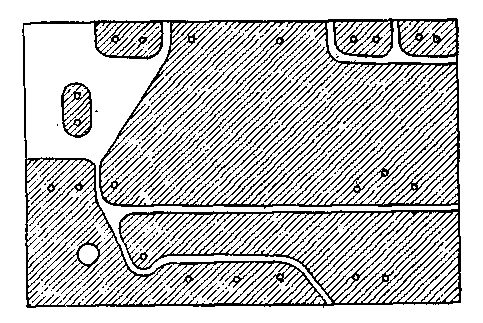

Рис. 5. Печатная плата источника питания согласно рис, 4.

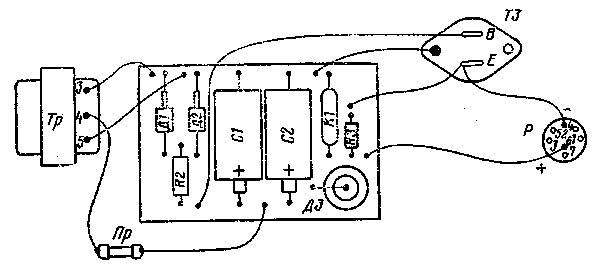

Рис. 6. Монтажная схема источника питания согласно рис. 4.
Транзистор Т1 устанавливается на радиаторе площадью 70 см2. Для изготовления радиатора использован мягкий алюминий толщиной 1,5 мм; радиатор укрепляется на кожухе лучше всего в вертикальном положении изолированно от транзистора. Вентиляционные отверстия в верхней и нижней части кожуха обеспечат циркуляцию воздуха, а следовательно, и хорошее охлаждение.

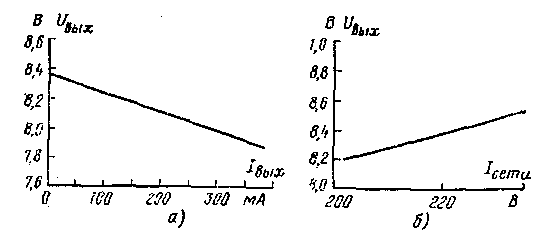

Рис. 7. Стабилизация сетевого источника питания согласно рис. 4.
а — при постоянном напряжении сети и изменяющейся нагрузке; б — при потребляемом токе 360 мА и изменении напряжения сети от 200 до 240 В.
Силовой трансформатор изготавливается по данным, приведенным в табл. 3. В таблице приведены данные для напряжения сети 220 В и 120 В. Напряжением сети будет определяться тип сигнальной неоновой лампочки.
После проверки правильности монтажа ненагруженный выпрямитель нужно подключить к сети и измерить напряжения в отдельных его точках (значения этих напряжений приведены на принципиальной схеме). Затем следует нагрузить выпрямитель проволочным резистором 220 Ом мощностью 6 Вт или подключить магнитофон. Потребление тока при этом будет около 360 мА. Снова нужно измерить постоянное напряжение. Если выходное напряжение будет ниже 7,9 В, выберем стабилитрон с большим напряжением стабилизации (вместо 4NZ 70 возьмем 5NZ 70). Выходное напряжение не должно превышать 9,5 В. Одновременно нужно измерить пульсации выходного напряжения, которые должны быть меньше 40 мВ. Зависимость выходного напряжения от нагрузки и от изменения напряжения сети приведена на рис. 7.
Для соединения выпрямителя с магнитофоном используем двухжильный сетевой провод, оба конца которого заканчиваются шестиконтактными разъемами. Одна жила кабеля соединяет контакты 2, другая — контакты 6 обоих разъемов. При соединении разъема кабеля с соответствующим разъемом магнитофона батарея автоматически отключается.
Стабилизированный выпрямитель для питания кассетного диктофона ТЕСЛА ANP 305 D8. Он выполнен как стабилизатор на двух транзисторах, который выравнивает изменения выходного напряжения как при изменении нагрузки, так и при изменении напряжения сети. Его электрическая схема приведена на рис. 8. Напряжение с силового трансформатора выпрямляется диодами Д1 и Д2 и сглаживается электролитическим конденсатором С1. После этого оно прикладывается к стабилизирующей ступени, собранной на транзисторах Т1 и Т2 и работающей следующим образом.
Таблица
Силовой трансформатор для питания кассетных магнитофонов ТЕСЛА ANP 410(в) A3 и ANP 419 A3 VKV
Вывод обмотки |
Число витков |
Диаметр провода мм. |
Изоляция |
Напряжения, В |
Примечания |
|
|
|
2 витка промасленной бумаги 0,1 мм |
|
|
1 — 2 |
2900 |
0,132 |
Каждый слой проложить конденсаторной бумагой 0,05 мм |
220 |
Для напряжения сети 220 В |
1 — 2 |
1600 |
0,18 |
|
120 |
Для напряжения сети 120 В |
|
|
|
4 витка промасленной бумаги 0,1 мм |
|
|
3 — 4 |
170 |
0,45 |
|
13 |
|
4 — 5 |
170 |
0,45 |
|
13 |
|
|
|
|
2 витка промасленной бумаги 0,1 мм |
|
|

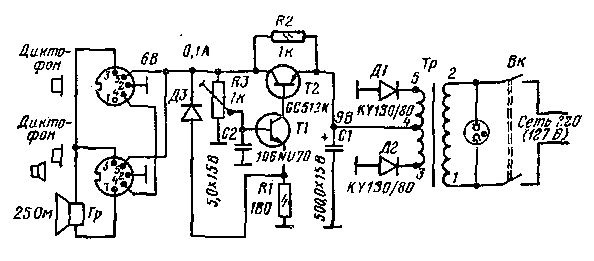

Рис. 8. Принципиальная схема источника питания для кассетного диктофона ТЕСЛА ANP 305 D8.
При подключении к сети выпрямленное напряжение с конденсатора С1 через резистор R2 попадает на потенциометр R3. При этом через базу транзистора Т1 начнет проходить ток возбуждения. Он вызовет коллекторный ток, который одновременно является током базы транзистора Т2. Транзистор Т2 открывается и на выходе стабилизатора (коллекторе транзистора Т2) начнет повышаться напряжение. Повышение напряжения будет происходить до тех пор, пока его значение не достигнет напряжения стабилизации диода ДЗ и через него не начнет проходить ток. Диод включен последовательно с резистором R1, на котором протекающий ток вызовет увеличение падения напряжения. Последнее подзакроет транзисторы Т1 и Т2 и выходное напряжение установится на уровне, заданном положением движка потенциометра R3.
Если уменьшится напряжение сети или увеличится нагрузка на выходе стабилизатора, уменьшится и выходное напряжение. Вследствие этого уменьшится и ток, протекающий через стабилитрон ДЗ и резистор RJ. Это изменит напряжение смещения транзистора Т1 и вызовет увеличение коллекторного тока обоих транзисторов, одновременно повысится выходное напряжение до первоначального значения. Восстановится равновесие схемы. При уменьшении выходного напряжения одновременно уменьшится и ток, протекающий через потенциометр R3 и базу транзистора Т], что является недостатком. Однако благодаря крутому ходу вольт-амперной характеристики стабилитрона ДЗ изменение напряжения смещения на резисторе R1 в закрытом направлении много больше. Это обеспечивает хорошую степень стабилизации.
При повышении напряжения сети или разгрузке источника питания процесс будет обратным.
Печатная плата источника питания приведена на рис. 9, расположение деталей на печатной плате — на рис. 10. (Точки 3 и 5 трансформатора соединены).
Данные для изготовления силового трансформатора приведены в табл. 4.
Таблица 4
Силовой трансформатор дли витания кассетиого диктофона ТЕСЛА ANP 305 D8
Вывод об- мотки |
Число витков |
Диаметр провода. мм |
Изоляция |
Напряжение, В |
Примечания |
|
|
|
2 витка промасленной бумаги 0,1 мм |
|
|
1—2 |
3700 |
0,09 |
Каждые 2 слоя проло- жить конденсаторной бумагой 0,05 мм |
220 |
Для напряжения сети 220 В |
1-2 |
2000 |
0,125 |
120 |
Для напряжения сети 120 В |
|
|
|
|
4 витка промасленной бумаги 0,1 мм |
|
|
3—4 |
150 |
0,335 |
1 |
8 |
|
4—5 |
150 |
0,335 |
|
8 |
|

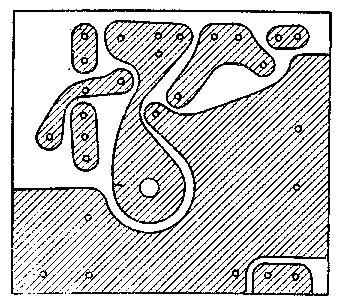

Рис. 9. Печатная плата источнике питания согласно рис. 8.
Транзистор Т2 крепится винтом МЗ к охлаждающей алюминиевой пластине толщиной 1 мм с площадью поверхности 12 см2. В кожухе выпрямителя можно разместить и громкоговоритель, который должен иметь входное сопротивление 25 Ом. Громкоговоритель может быть малогабаритным, поскольку электрическая мощность на нем не превышает 100 мВт.
После подключения к сети следует установить с помощью потенциометра R3 выходное напряжение, равное 6 В. При нагрузке резистором 60 Ом или диктофоном (ток нагрузки 100 мА) выходное напряжение не должно измениться. На конденсаторе фильтра должно быть напряжение 9 В, Для подсоединения выпрямителя к сети можно использовать, например, кабель для подключения стереофонических магнитофонов или сделать нужный кабель самим. Для этого потребуется два пятиконтактных разъема, у которых обозначенные одними и теми же цифрами контакты соединяются неэкранированным проводом в мягкой полихлорвиниловой изоляции сечением 0,15 мм2. Предварительно на провода надевают изоляционную трубочку. К диктофону кабель подключается, через разъем, предназначенный для головных телефонов. На выпрямителе можно использовать или разъем диктофон — головные телефоны, если к нему подключено только напряжение питания диктофона, или разъем диктофон — головные телефоны — громкоговоритель, если к нему подключено напряжение питания диктофона, а к его выходу громкоговоритель, встроенный в источник питания. В обоих случаях можно к свободным разъемам подключить другое оборудование диктофона, например ножное дистанционное управление, головные телефоны или электромагнитный микрофон АММ 100.
Рис. 10. Монтажная схема источника питания согласно рис. 8.
Приставка для питания кассетного диктофона Тесла ANP 305 D8 от автомобильного аккумулятора с напряжением 6 или 12 В. Электрическая схема приставки приведена на рис. 11. Приставку можно использовать для работы от автомобильных аккумуляторов с напряжением 6 или 12 В без всяких переключений. Высокочастотные дроссели Др1, Др2 и электролитический конденсатор С1 служат для защиты от помех, возникающих в бортовой сети автомобиля, например, при работе прерывателя, при искрении щеток генератора и т. п. Принцип работы стабилизатора тот же, что и у стабилизированного выпрямителя для кассетною диктофона Тесла D8.
Рис. 11. Принципиальная схема приставки для питания кассетного диктофона ТЕСЛА ANP 305 D8 от автомобильного аккумулятора от 6 до 12 В.
В целях уменьшения размеров приставки, а также учитывая относительно высокую температуру, которая может быть внутри автомобиля при эксплуатации его в летний период, в стабилизаторе можно использовать кремниевый мощный транзистор Т1. При максимальной допустимой мощности в цепи коллектора Рк<1,2 Вт охлаждающий радиатор не нужен.
Если габариты приставки не имеют существенного значения, можно использовать в схеме более дешевый транзистор с меньшей допустимой мощностью коллектора. В этом случае будет необходим радиатор. Это соответственно увеличит размеры устройства.
Рис. 12. Печатная плата приставки согласно рис. 11.
Печатная плата приставки приведена на рис. 12, расположение деталей — на рис. 13. Транзистор Т] закреплен на печатной плате с помощью двух винтов М4 с гайками и шайбами на двух стойках высотой 8 мм. Проводящий слой печатной платы в месте контакта с гайками следует зачистить, так как винты, крепящие транзистор, являются кроме того контактами между печатной платой и коллектором транзистора.
Высокочастотные дроссели и Др1 и Др2 намотаны на феррито-вых стержнях диаметром 2,5 и длиной 25 мм эмалированным проводом диаметром 0,3 мм. Провод наматывается на ферритовом стержне виток к витку в один слой так, чтобы длина намотки составляла 17 мм, т. е. начало и конец обмотки были удалены от концов стержня на 4 мм каждый.
Рис. 13. Монтажная схема приставки согласно рис. 11.
Начало и конец обмотки закрепляются на стержне несколькими каплями асфальтового лака или другим способом. (При этом надо стараться не повредить изоляцию провода.) Готовые высокочастотные дроссели приклеивают к печатной плате эпоксидным клеем, который наносится на оба конца стержня. После затвердения клея припаивают выводы дросселей к печатной плате. Кабель для подключения приставки к автомобильному аккумулятору распаивают на коаксиальный разъем, чтобы его можно было подключить к бортовой сети автомобиля через разъем на панели приборов. Разъем не указан на схеме, так как его распайка будет зависеть от того, какой полюс аккумулятора соединен с массой автомобиля. Стабилизированное напряжение выводится также кабелем, заканчивающимся пятиконтактным разъемом. Для обоих кабелей используется двухжильный сетевой провод минимального диаметра.
При налаживании схемы движок потенциометра следует установить в нижнее положение (он должен быть соединен с нижним концом резистора R2) и подключить преобразователь к автомобильному аккумулятору с напряжением 12В. К выходу приставки нужно подключить диктофон, включенный на воспроизведение, и потенциометром R4 установить выходное напряжение 6 В. Работу диктофона следует проверить во всех режимах, контролируя одновременно значение выходного напряжения приставки. Выходное напряжение должно оставаться постоянным.
