12.2. Сжиматель, управляемый диодом

Электрическая схема сжимателя приведена на рис. 163. Он ос­нащен двухступенчатым смесителем, собранным на транзисторах Т1 и Т2. После усиления сигнал приходит на регуляторы уровня R7 и R8 и через разделительные резисторы R10 и R11 к последующему усилителю, собранному на транзисторах ТЗ и Т4. Оптимальную ра­бочую точку этой пары можно установить подстроечным потенцио­метром R12. С эмиттера транзистора Т4 сигнал поступает собствен-нс к схеме сжимателя.

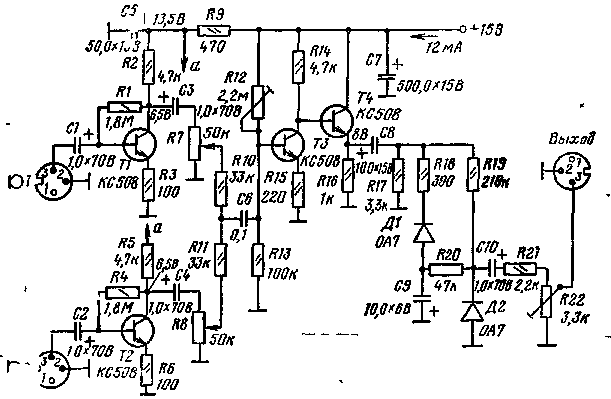

Рис. 163. Принципиальная схема сжимателя, управляемого диодом.

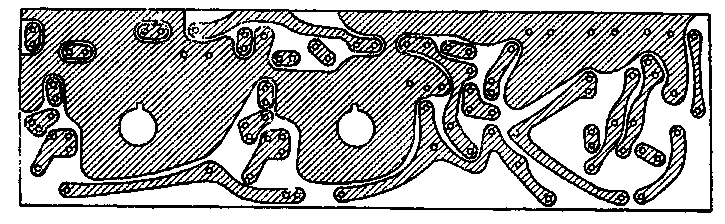

Рис 164. Печатная плата сжи­мателя, управляемого диодом.

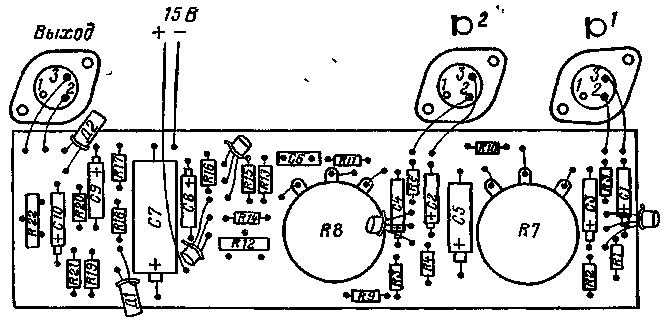

Рис. 165. Монтажная схема сжимателя, управляемого диодом.

Речевой сигнал, подаваемый на вход устройства, выпрямлен-Hi диодом Д1, сглаженный конденсатором С9 и резистором R20, подводится к регулирующему диоду Д2, включенному в прямом направлении В зависимости от значения выпрямленного напряже­ния изменяется рабочая точка регулирующего диода, а следователь­но, и его динамическое сопротивление. Оно задано отношением из­менения напряжения на диоде и соответственно изменением тока диода и вычисляется по вольт-амперной характеристике диода При малом напряжении на диоде его динамическое сопротивление велико, при увеличивающемся напряжении оно понижается Лучше всего для этого подходят германиевые точечные диоды с приваренным зо­лотым стержнем В приведенной схеме регулирующий диод подклю­чен к выходу эмиттерного повторителя последовательно с резисто­ром R19, с которым он образует переменный делитель напряжения. Пока входное напряжение мало, диод Д1 почти совсем не выпрям-лягт или выпрямляет только немного; через регулирующий диод Д2 ток не проходит и его сопротивление велико При повышении вход­ного напряжения на диоде Д2 появится достаточное напряжение, через диод начнет течь ток, благодаря этому понизится его сопротив­ление, а также понизится напряжение на выходном разъеме. Чем выше смещающее напряжение диода Д2, тем меньше его сопротив­ление.

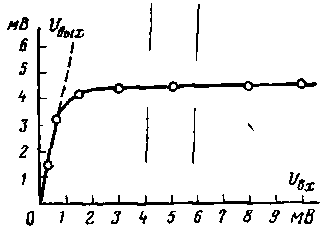

Рис 166 Характеристика работы сжимателя, управляемого диодом.

Зависимость выходного напряжения от входного графически выражена кривой на рис. 166.

Так же, как и в предыдущем случае, нас интересуют постоян­ные времени схемы. Время, необходимое для реакции на скачкооб­разное повышение входного напряжения, задано постоянной време­ни заряда;

t_t =3т₁ = 3R18C9.

Для схемы на рис. 166 t₁ = 12 мс. Постоянная времени разряда задается формулой

t₂ = Зт₂ = ЗR20С9,

т. е. в нашем случае t₂ = 1,5 с. Определенным неудобством этой схе­мы по сравнению с предыдущей является то, что выходное напря­жение ее весьма мало. Сжиматель можно подключать только на вход с чувствительностью, рассчитанной для динамического микро­фона с малым внутренним сопротивлением. Это обусловленно боль­шим делящим отношением резистора R19 и диода Д2.

С диода выходное напряжение выведено на выходной разъем через делитель, образованный резистором R21 и подстроечным ре­зистором R22. С его помощью можно предварительно подстроить выходное напряжение.

Печатная плата сжимателя с диодом приведена на рис. 164, расположение деталей — на рис. 165. В качестве диодов Д1 и Д2 можно использовать и диоды ОА5 или ОАЭ, но ни в коем случае нельзя в этой схеме использовать кремниевые диоды.

При налаживании сжимателя подключим к устройству напряже­ние питания и измерим постоянные напряжения на коллекторах транзисторов Т1 и Т2. Напряжение на коллекторе транзистора Т3, а значит, и на эмиттере транзистора Т4 предварительно установим подстроечным потенциометром R12. Измерим миллиамперметром ток потребления от источника. К входу для микрофона 1 подключим звуковой генератор с установленной частотой 1 кГц, потенциометр R7 установим на максимальное, R8 на минимальное усиление. Уста­новим входное напряжение 10 мВ, а при необходимости установим подстроечным потенциометром R12 минимальные искажения выход­кого напряжения (осциллограф может быть подключен непосред­ственно к эмиттеру транзистора Т4).

Проверим работу сжимателя, изменяя входное напряжение от 0,3 до 10 мВ. Для сравнения результатов воспользуемся табл. 34, а также графиком на рис. !66. В диапазоне входных напряжений от 1 до 10 мб (20 дБ) выходное напряжение, измеренное в точке сое-динения конденсатора СЮ и резистора R21, изменится от 3,8 до 4,6 мВ, т. е. на 1,6 дБ.

При входном напряжении 0,3 мВ (так, чтобы еще не начал функционировать сжиматель) снимем частотную характеристику, которая должна быть прямой в полосе от 50 до 20 кГц. Аналогич­ным образом проверим и работу входа для микрофона 2. Замкнем входы для обоих микрофонов резисторами 220 Ом и измерим на­пряжение помех. Обычным электронным милливольтметром на вы­ходном разъеме измерить ничего на удастся, так как напряжение на нем слишком мало.

В этом случае подключим электронный вольтметр к эмиттеру транзистора Т4. При регуляторах R7 и R8 в положении минимума здесь должно быть около 0,5 мВ, при обоих регуляторах в положе­нии максимума около 1,6 мВ.

Таблица 34

Переменные напряжения в сжимателе, управляемом диодом в диапазоне входных напряжений от 0,3 до 10 мВ

Uвх	Переменное напряжение, мВ
	Т1 (Т2)	Т3		Т4	В точке соединения конденсатора С10 и резистора R2I
	К	Б	К	Э
0,3	12	4,8	90	90	1,65
1	38	15	290	290	3,8
3	110	45	840	840	4,4
10	360	145	2650	2650	4,6

Подключим к входам динамические микрофоны с малым внут­ренним сопротивлением, выход соединим экранированным кабелем с магнитофоном (вход для микрофона). Необходимое выходное на­пряжение установим подстроечным потенциометром R22 в соответст­вии с типом используемого магнитофона.
