Глава десятая пространственное воспроизведение (амбиофония, квадрафония)
Наиболее простой, а сегодня уже можно сказать классический способ воспроизведения звука — это монауральный (монофонический) (рис. 128, а).

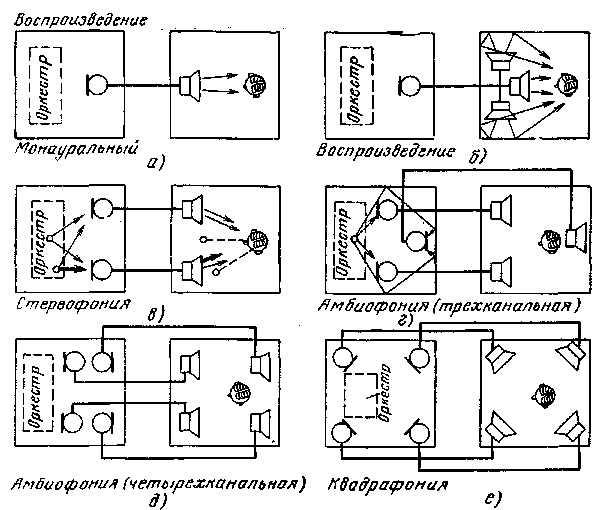

Рис. 128. Схематические изображения систем воспроизведения.
Звук, принимаемый микрофоном в одном пространстве (например, в концертном зале), переносится (с помощью радиовещания, граммофонной или магнитной записи) в другое пространство (например, в помещение слушателя), а в нем воспроизводится одним или несколькими соединенными параллельно громкоговорителями. Монауральный способ передачи и воспроизведения даже при высоком техническом качестве (т. е. при малых искажениях и достаточном диапазоне частот) не передает всей информации о первоначальном источнике звука. Отсутствует, например, информация о размещении источников звука, о расстоянии и направлении от них до слушателя — микрофона). Воспроизводимый звук исходит от одной точки (громкоговорителя), в то время как первоначальный звук в кон-цертном зале исходил с целой площади (глубины и ширины) оркестра.
Около 20 лет тому назад было опробовано так называемое трехмерное воспроизведение, обозначаемое как 3D (рис. 128,6). Передача принимаемого звука была по-прежнему- монауральной (одноканальной), но расположенные по сторонам громкоговорители создавали за счет отраженного звука, который достигал ушей слушателя с определенным запаздыванием, впечатление большого пространства. Боковые громкоговорители подключались через простые переходные устройства (конденсаторы) так, чтобы воспроизводились только средние и высшие частоты. Для большинства музыкальных записей воспроизведение способом 3D было более приятным, чем воспроизведение одним громкоговорителем. При некоторых музыкальных произведениях, особенно сольных, или при монологах воспроизведение способом 3D может звучать неестественно. Поэтому радиовещательные приемники снабжались кнопкой для выключения и включения системы 3D.
В настоящее время двухканальная стереофония сделала возможным передачу и воспроизведение з=ука, при которых слушатель слышит звук, приходящий слева, с середины, справа или с близкого расстояния или издалека. На рис. 128,0 для наглядности приведен простой пример. Звук от источника X приходит к обоим микрофонам с одинаковой громкостью, а следовательно, с одинаковой же громкостью воспроизводится и обоими громкоговорителями, что воспринимается слушателями так, как если бы воображаемый источник звука X' был прямо перед ним. Звук от источника У приходит к микрофону Л с большей громкостью, чем к микрофону В, от которого он больше удален, и воспроизводится с пропорциональными громко-стями громкоговорителями Лий.
Слушатель слышит воображаемый источник звука У слева. Так же воспринимает слушатель и взаимную удаленность отдельных источников звука.
Слушатель, находящийся в концертном зале, слышит не только прямой звук, исходящий от отдельных инструментов оркестра, но прежде всего звук, отраженный от стен и потолка помещения (так называемый диффузный звук), который дорисовывает общее впечатление. Запоздание, с которым диффузный звук достигает ушей слушателя, зависит от размера пространства и отражающих свойств стен. Для приема и передачи диффузного звука или, можно сказать, всего пространства были разработаны многоканальные способы передачи. На рис. 128, д изображена так называемая амбиофония. Два стереофонических канала дополнены третьим. Микрофон, размещенный сзади, развернут таким образом, чтобы не захватывался прямой, а только отраженный звук. Точно так же и громкоговоритель, помещенный за слушателем, не направляет звук прямо на слушателя, а рассеивает его в пространстве. Это может быть достигнуто тем, что громкоговоритель направляется на заднюю стенку или потолок помещения, от которых отражается, или применяется громкоговоритель с круговой характеристикой воспроизведения.
Амбиофоническое воспроизведение может быть расширено с помощью использования двух каналов для передачи диффузного звука сзади, как это изображено на рис. 128, д. Задние громкоговорители и принадлежащие им усилители рассчитаны на меньшую мощность, чем в передних каналах; кроме того, их частотный диапазон может быть ограничен (особенно в области низших частот).
Квадрафоническая передача и воспроизведение звука изображены на рис. 128, е. Все четыре канала оборудованы равноценно, т. е. могут передавать весь диапазон частот и полную мощность. Квадрафоническая система позволяет осуществлять весьма точное воспроизведение размещения отдельных источников звука (слева — справа — спереди — сзади).
Устройство для квадрафонической передачи значительно более сложно, чем используемые сегодня устройства для стереофонической передачи. Для упрощения, а также с целью достижения совместимости стереофонической и квадрафонической техники изготовители разработали несколько способов передачи. Общий принцип одного из этих способов иллюстрирует рис. 129.
Принимаемый квадрафонический . сигнал (четырехканальный) совмещен в кодере в два сигнала, левый и правый, которые могут быть переданы существующим в настоящее время стереофоническим устройством (передатчик — приемник или грампластинка — звукосниматель, магнитная лента — магнитофон), и после обработки в декодере вновь получены четыре первичных сигнала (левый передний, правый передний, левый задний и правый задний).
Кодирование и декодирование производятся так называемыми, матричными схемами, конструкция и принцип работы которых могут быть настолько различными, что записи (например, на грампластинке), выполненные кодером одной системы, не могут быть декодированы другой системой. В настоящее время во всем мире изготавливаются устройства воспроизведения и записи совершенно не взаимозаменяемые.
Западногерманская фирма Elac разработала новый способ воспроизведения стереофонических программ при помощи четырех громкоговорителей (или систем громкоговорителей), размещаемых так же, как и при квадрафоническом воспроизведении. Сигнал для задних громкоговорителей искусственно получен из обычного двухка-нального стереофонического сигнала весьма простым способом. Задние громкоговорители питаются сигналом, который содержит пространственную информацию. Поскольку при таком способе воспроизведения речь идет о псевдоквадрафонии, фирма Elac использовала для своей системы другое название — kvadrosound. Остальные изготовители последовали этому примеру и появилось следующее новое название — система 4D.

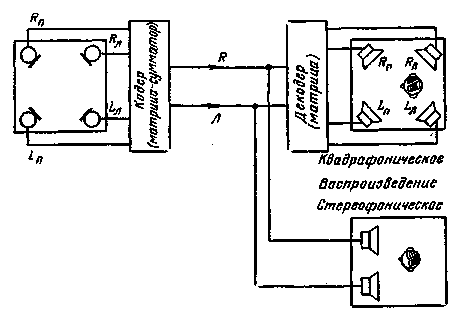

Рис. 129. Совместимая квадрафоническая и стереофоническая передача.
