1.1. Руководство по изготовлению выпрямителей для наиболее распространенных типов магнитофонов с питанием от автономных источников

Одним из удобств магнитофонов с питанием от автономных ис­точников является их независимость от электрической сети, что поз­воляет пользоваться ими в дороге, на загородном отдыхе и т. п. Однако многие пользуются ими и дома, где имеется электрическая сеть. В этом случае удобнее питать магнитофон от сети по следую­щим соображениям: питание от сети дешевле, чем от батарей; ра­бота магнитофона более стабильна, так как стабильно и питающее напряжение; отпадает необходимость частой смены батарей.

Здесь приводится несколько указаний заводов-изготовителей по конструированию выпрямителей для магнитофонов с питанием от батарей производства ЧССР. В схемы этих выпрямителей внесены лишь незначительные изменения относительно заводских рекоменда­ций.

Каждое указание содержит рекомендации по изготовлению уни­версального регулируемого стабилизированного источника питания с электронной защитой, пригодного для питания любого типа батарей­ных магнитофонов при их эксплуатации, измерениям параметров и налаживанию. Каждая из рекомендаций содержит таблицу, в кото­рую сведены необходимые данные для изготовления силового транс­форматора. Если трансформатор требуется наматывать самостоятель­но, следует обращать особое внимание на то, чтобы изоляция между первичной обмоткой и сердечником, а также между первичной и вто­ричной обмотками трансформатора была выполнена весьма тщатель­но. Каркас обмоток не должен иметь повреждений. Бумажные про­кладки, служащие для изоляции между первичной и вторичной об­мотками, должны быть на 5 — 6 мм шире каркаса. Края их следует надрезать ножницами. Витки вторичной обмотки не должны иметь контакты с первичной обмоткой у боковых стенок каркаса.

Выпрямитель для питания магнитофонов ТЁСЛА ANP 402 СТАРТ и ANP 405 БЛЮЗ. Выпрямитель двухполупериодный, собран по схеме, приведенной на рис. 1. Данные для изготовления силового трансформатора сведены в табл. 1.

Для вывода постоянного напряжения применяется концентри­ческий разъем, который позволяет использовать для подключения вы­прямителя к магнитофону соединительный кабель из комплекта маг­нитофона. Концентрический разъем обычно .используется редко, и может случиться, что достать его не представится возможным. В этом случае можно использовать широко применяющийся пятикон­тактный разъем, который следует включить в выпрямитель вместо концентрического. Из магнитофона нужно удалить концентрический разъем и заменить его пятиконтактным разъемом. Его контакты распаяем так же, как и на разъеме выпрямителя, т. е. положительный вывод на контакты 1 и 4, отрицательный — на 5 и 5. Для соедине­ния выпрямителя с магнитофоном следует изготовить соединительный кабель согласно рис. 2. Конец кабеля нужно распаять на пятикон­тактный разъем (вилку).

Таблица 1

Силовой трансформатор для питания магнитофонов ТЕСЛА ANP 402 Старт и ANP 405 Блюз

Вьмод обмот­ки	Числе витков	Диа­метр прелю­да, мм	Изоляция	Напряже­ние, В	Примечание
			2 витка промасленной бумаги 0,1 мм
1 — 2	3700	0,071	Каждый слой проложить одним витком конден­саторной бумаги 0,05 мм	220	Для напряже­ния сети 220 В
1 — 2	2000	0,Н		120	Для напряже­ния сети 120В
			4 витка промасленной бумаги 0,1 мм
3 — 4	270	0,2		14,7
4 — 5	270	0,2		14,7
			2 витка промасленной бумаги 0,1 мм

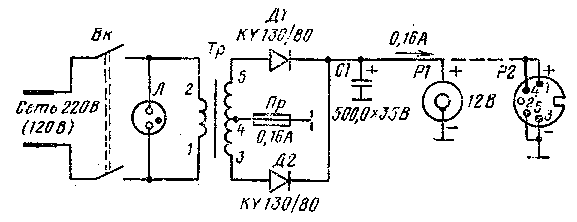

Рис. 1. Принципиальная схема сетевого источника питания для маг­нитофонов Тесла ANP 402 Старт и ANP 405 BLUES.

Для подключения к сети используется двойной провод мини­мального сечения. На холостом ходу на выходе источника должно быть напряжение до 23 В, после подключения к магнитофону 12-В.

Выпрямитель для питания батарейных магнитофонов ТЕСЛА ANP 401 УРАН и ANP 404 Плутон. Выпрямитель нестабилизиро­ванный, в простом двухполупериодном исполнении. Его электричес­кая схема приведена на рис. 3. Конденсаторы С1 и С2 — помехопо-давляющие.

Выпрямитель можно изготовить в двух вариантах.

Вариант первый. Выпрямитель предназначен для размещения внутри магнитофона в отсеке для батареи. Его внешние габариты в этом случае должны быть 120X104X35 мм, а на кожухе выводы постоянного напряжении питания размешаются таким образом, что­бы, поместив выпрямитель в отсек батарей, можно было легко под­ключить напряжение питания к магнитофону. В выпрямителе преду­сматривается выключатель сети Вк и сигнальная неоновая лампоч­ка Л.

Вариант второй. Выпрямитель представляет собой отдельную конструкцию, его собирают в кожухе произвольных размеров, выпрямитель упрощает число манипуляций при подключении магнито­фона, так как батареи можно оставить в магнитофоне. Выпрямитель соединяется с магнитофоном при помощи концентрического разъема, предназначенного для подключения автомобильного аккумулятора. На конце соединительного кабеля, подводящего к магнитофону пи­тание от выпрямителя, имеется концентрический штекер, выключаю­щий батарею магнитофона при подключении его к ответной части разъема. Положительный полюс выпрямителя припаивается к внеш­ней части штекера, отрицательный — к внутренней. На другом конце соединительного кабеля может быть разъем или штекер любого ти­па. Можно применить также пятиконтактные вилки. На выпрями­теле в этом случае устанавливается пятиконтактное гнездо. Чтобы получить надежное соединение, на разъемах включают в параллель по два контакта так, как это изображено на рис. 1 и 2.

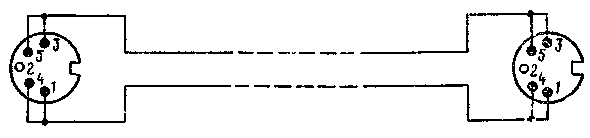

Рис. 2. Схема соединительного кабеля к сетевому источнику пита­ния для магнитофонов ТЕСЛА ANP 402 СТАРТ и ANP 405 Блюз.

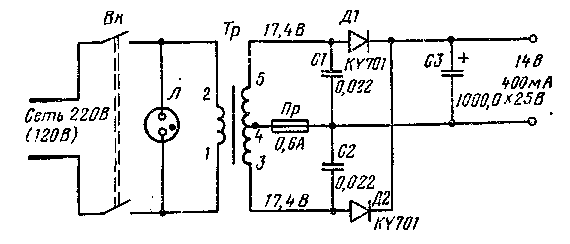

Рис. 3. Принципиальная схема сетевого источника питания для ба­тарейных магнитофонов ТЕСЛА ANP 401 УРАН и ANP 404 ПЛУ­ТОН.

Таблица 2

Силовой трансформатор для питания батарейных магнитофонов ТЕСЛА ANP 401 УРАН и ANP 404 ПЛУТОН

Вывод обмот­ки	Число БИТКОВ	Диа­метр прово­да, мм	Изоляция	Напряже­ние, В	Примечания
			2 витка промасленной бумаги 0,1 мм
1 — 2	2950	0,112	Каждый слой проло­жить конденсаторной бумагой 0,05 мм	220	Для напряже­ния сети 220 В
1 — 2	1600	0,16		120	Для напряже­ния сети 120В
			4 витка промасленной бумаги 0,1 мм
3 — 4	250	0,4		17,4
4-5	250	0,4		17,4

Данные для изготовления силового трансформатора приведены в табл. 2. Деталей в выпрямителе очень мало, поэтому невыгодно применять для монтажа печатную плату.

При изготовлении выпрямителя прежде всего закрепляются вы­воды силового трансформатора, держатель предохранителя, элект­ролитические конденсаторы. Детали можно соединять с помощью монтажных шин с необходимым количеством пистонов. Вместо них можно использовать обыкновенные дутые заклепки.

На выходных зажимах ненагруженного выпрямителя постоян­ное напряжение должно составлять 25 В. При токе нагрузки 400 мА, который соответствует потреблению магнитофона, выходное напря­жение уменьшается до 14 В. Переменное напряжение пульсаций, из­меренное на выходе нагруженного выпрямителя, не должно пре­вышать 0,65 В. В противном случае можно сделать вывод, что мала емкость конденсатора или неисправен диод.
