Постоянные напряжения (в вольтах) в оконечных ступенях усилителя 2x8 Вт

Т107	(Т207)		Т108(Т208)		Т104(Т204)
К	Б	Э	Э	Б	K	Э
22	9,15	9	8,2	8,05	9,7	7,3

В первую очередь будем налаживать усилитель мощности. Меж­ду положительными полюсом конденсатора С124 (С224) и коллек­тором транзистора Т107 (Т207) временно включим резисторы 33 Ом и проверим напряжение на электродах транзистора согласно табл. 18 (напряжения измерены относительно земли вольтметром с Ri>10 кОм/В). Падение напряжения на резисторе 330м должно быть около 2,3 В (это соответствует току покоя оконечной ступени, рав­ному 70 мА). Падение напряжения должно составлять 1,6 — 3,3 В. К обоим выходам (разъемы L_n, R_u) подключим нагрузочные рези­сторы 4 Ом/10 Вт, а параллельно конденсатору СЗ подключим рези­стор 2,7 кОм/0,125 Вт (имитирующий потребление предварительного усилителя). Проверим напряжение на конденсаторах С124 и С224. Оно должно быть 22 В (при напряжении сети 220 В). На конденса­торе С1 должно быть напряжение 18,5 В.

Если напряжения в норме, можно выпаять резисторы 33 Ом и подключить коллекторы транзисторов Т107, Т207 постоянно к источ­никам.

На вход оконечной ступени (отрицательный полюс конденсатора С119 или С219) подключим напряжение с частотой 1 кГц от звуко­вого генератора и на выходе громкоговорителей (L_n или R_a при на­жатой кнопке «Стерео») измерим выходное напряжение.

При выходном напряжении 5 В входное напряжение должно составлять 200 мВ. Обе оконечные ступени должны иметь одинако­вую чувствительносгь (±10%). В усилителях с глубокой отрицатель­ной обратной связью чувствительность определяется прежде всего коэффициентом обратной связи. В данном случае коэффициент об­ратной связи определяется номиналами и допусками резисторов R142, R149, R242, R249).

После того как будет отключен резистор нагрузки 4 Ом, выход­ное напряжение увеличится от 5,3 до 5,6 В. По относительному зна­чению повышения выходного напряжения можно определить внут« реннее сопротивление усилителя;

Например, при увеличении выходного напряжения до 5,4 В внут­реннее сопротивление будет равно:

(9.2)

Это составляет 8% нагрузочного сопротивления.

С помощью осциллографа подключенною к иыхолным зажи­мам, проверим, не имеет ли усилитель склонности к самовозбужде­нию как при нагруженном выходе, так и при работе вхолостую. Са­мовозбуждение не должно возникать и при открытом входе усили­теля (отключенном звуковом генераторе).

Если в нашем распоряжении имеется измеритель нелинейных искажений, измерим искажения выходного напряжения на резисторе нагрузки с сопротивлением 4 Ом. При номинальной мощности 8 Вт (Uвых=5,66 В на 4 Ом) искажения на частоте I к Га должны быть меньше 6%. При выходном напряжении 5 В (соответствующем мощ­ности 6,25 Вт) искажения должны быть меньше 1%.

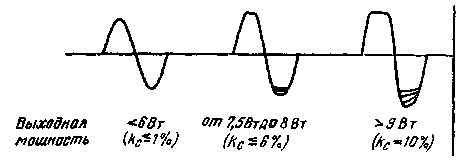

Рис. 127. Формы выходных напряжений усилителя 2X8 Вт.

Искажения, измеренные на макете делителя, приведены на рис. 120 для разных частот и в зависимости от выходной мощности.

На рис. 127 приведены кривые выходного напряжения, наблю­даемые на экране осциллографа. При перегрузке усилителя положи­тельная полуволна выходного напряжения часто срезана (сплющена), отрицательная полуволна срезана в несколько раз больше в соответ­ствии с мгновенным значением напряжения питания (избыточное на­пряжение 50 Гц на конденсаторе С124 или С224). Искажения, вызы­ваемые этим явлением, отражены в графиках, приведенных на рис. 120, и могут при сильных перегрузках усилителя (свыше 9 Вт) вызвать помехи, совершенно неприемлемые при воспроизведении (ис­кажения больше 10%),

При раскачке усилителя на полную мощность (8 Вт соответству­ет 5,66 В на 4 Ом) постоянное напряжение на конденсаторе С124 (С224) уменьшается до 17 В, а потребление от источника составля­ет 0,65 А.

Можно также измерить частотную характеристику усилителя. Напряжение на входе (около 200 мВ) установим так, чтобы на ча­стоте 1 кГц на нагрузке 40 Ом было около 2,5 В. Будем поддерживать постоянным входное напряжение на всех частотах — от 50 Гц до 20 кГц. Выходное напряжение может уменьшиться максимально на 1 дБ на частотах 50 Гц и 20 кГц (т. е. до 2,2 В). Проверку оконеч­ных ступеней закончим контролированием работы кнопок «Стерео», «4D/1» и «4D/2». Все четыре выхода нагрузим резисторами 4 Ом. Входное напряжение с частотой 50 Гц (5 кГц) (около 200 мВ) по­дадим на вход левой оконечной ступени (конденсатор С119). На­жмем кнопку «Стерео» и на выходе громкоговорителя L_n установим (изменяя входное напряжение) напряжение 2,5 В. Затем будем из­мерять напряжение на выходах для громкоговорителей во всех четырех положениях управляющих кнопок. Напряжение следует изме­рять незаземленным электронным милливольтметром или стрелочным вольтметром. Таким же образом измерим выходные напряжения при сигнале только в правом канале и, наконец, при одинаковых сигна­лах в обоих каналах (входы соединены параллельно).

Нормальные значения напряжений приведены в табл. 19, допу­стимые отклонения от 10 до 20%.

Спаянную со всеми потенциометрами печатную плату предвари­тельного усилителя будем налаживать сначала отдельно от усили­телей. От усилителей возьмем только напряжение питания 13 В (с конденсатора СЗ, от которого отключим дополнительный резистор нагрузки 2,7 кОм). Напряжение подключим к выводам 103 и 203 (положительный полюс) и земле 105, 205 (отрицательный полюс). Прежде всего измерим постоянные напряжения согласно табл. 20. (Напряжения измерены относительно земли вольтметром с Ri>10 кОм/В).

Таблица 19

Выходные напряжения на выходах для громкоговорителей усилителя 2X8 Вт

Сигнал на выходе		Частота 50 Гц				Частота 5 кГц
		Выходное напряжение на				Выходное напряжение на
		Lп	Rп	L3	R3	Lп	Rп	L3	R3
L(С119)	Стерео	2,50В*	25 мВ	0	0	2,50В*	25 мВ	0	0
	4D/1	1,75В*	17 мВ	30 мВ	13 мВ	1,75В*	100 мВ	0,3в	0,13В
	4D/2	1,75В*	17 мВ	50 мВ	20 мВ	1,75В*	ЮОмВ	0,6В	0,30В
	4D/1 + 4D/2	1,75В*	17мВ	7, мВ	40 мВ	1,75В*	100 мВ	1,4В	0,85В
R(C219)	Стерео	2,5 мВ	2,50В*	0	0	2,5мВ	2,50В*	0	0
	4D/1	17 мВ	1,75В*	0,11 В	0,20В	100 мВ	1,75В*	0,13В	0,3В
	4D/2	17 мВ	1,75В*	0,16В	0,43В	100 мВ	1,75В*	0,30В	0S6B
	4D/1 + 4D/2	17 мВ	1,75В*	0,16В	0,80В	100 мВ	1,75В*	0,85В	Ь4В
L+R	Стерео	2,50В*	2,50В	и	0	2,50В*	2,50В	0	0
	4D/1	1,75В*	1,75В	0,11В	0,20В	1,75В*	1,75В	1,18В	0,18В
	4D/2	1,75В*	1,75В	0,16В	0,43В	1,75В*	1,75В	0,35В	0,35В
	4D/1 + 4D/2	1,75В*	1,75В	0,16В	0,80В	1,75В*	1,75В	0,55В	0,55В

* При установленном входном напряжении.

Таблица 20

Постоянные напряжения в предварительном усилителе стереофонического усилителя 2X8 Вт

Вывод	Т 101 (Т 201)	T 102(7202)	Т 103 (Т 203)	Напряжение пита­ния, В
к	9,5	7,5	2,5	13
э	3,5	0,9	—	13

Выходы предварительного усилителя (точки 104, 204) нагрузим резисторами 56 кОм (эквивалент входного сопротивления оконечных ступеней), а на вход левого канала (точка 101) подключим звуковой генератор. Выходное напряжение измеряем милливольтметром, а а случае необходимости контролируем осциллографом.

Контроль симметрии фазовращателя (Т101, Т201). На входе ус­тановим напряжение 0,5 В с частотой 1 кГц и электронным милли­вольтметром измерим симметрию выходного напряжения на эмиттере и коллекторе транзистора Т101 (измеряем на отрицательных полюсах конденсаторов С103, С104).

Если оба напряжения не одинаковы, уменьшим большее из них подключением резистора R_A (на рис. 118 изображено пунктиром) сопротивлением, например, 22 кОм. Также поступим и в правом ка­нале (вход 201, выравнивающий резистор R_В).

Контроль стереофонического регулятора. Входное напряжение (0,5 В/1 кГц) подведем одновременно к обоим входам (точки 101, 201). Регуляторы ширины базы R111/R211 и баланса R120/R220 ус­тановим в средние положения, регуляторы громкости R123/R223, низших частот R134/R234 и высших частот R137/R237 на максимум (до отказа вправо). Выходные напряжения 0,4 В в точках 104 и 204 должны быть одинаковыми (максимальный разброс 10%). Боль­шие отклонения исправим с помощью подключения подстроечных резисторов rg(rh) параллельно резистору R121 (R221).

Входное напряжение 0,58/1 кГц оставим только на входе левого канала (101), вход правого канала (201) заземлим. На выходе правого канала измеряем выходное напряжение, вращая потенциометр регулятора ширины базы R111/R211. Примерно в среднем положе­нии этого потенциометра напряжение будет равно 0, в обоих край­них положениях — увеличивается на 0,2 В. Выравнивающим рези­стором rd (от 82 до 150 кОм) достигнем того, что нулевое выходное напряжение меньше 10 мВ будет находиться точно в среднем поло­жении потенциометра. Затем измерим выходное напряжение при потенциометре, установленном в левое и правое крайние положения. Оба напряжения должны быть одинаковыми. Отклонения устраня­ются путем подключения выравнивающего резистора rf параллельно резистору R212 или R213. Затем опять проверим, находится ли ну­левое напряжение в среднем положении потенциометра, в случае отклонения устраним его подбором сопротивления резистора rd.

Таблица 21

Результаты измерений стереофонического регулятора

Напряже­ние на входе	Напряжение на выходе (точка 104) RI11/R211 в положении			Напряжение на выходе (точка 204) R111/R211 в положении
	0(«Моно»)	(«Стерео»)	2 («Стерео»)	М («Моно»)	(«Стерео»)	2 («Стерео»)
0,5 В	0,2 В±	0,4 В1	0,6 В±	0,2 В±	0±10мВ2	0,2 В±
(точка 101)	±10 %		±5%	±10%3		±10%3
0,5 В (точка 201)	0,2 В± ±10 %	0±10мВ4	0,2В± ±10%	0,2 В± ±10%	0,4 bi	0,6В± ±5%

¹ Выходное напряжение установить с помощью входного напряжения (на звуковом генераторе).

² Установить выравнивающим резистором R_D.

⁸ Равенство обоих напряжений установить резистором R _р

⁴ Установить резистором R _C. О

⁶ Равенство обоих напряжений установить резистором R„

На выходе левого канала (104) напряжение в среднем положе­нии потенциометра R111/R211 должно быть 0,4 В, при потенциомет­ре, установленном в левое крайнее положение — 0,2 В, в правое край­нее — 0,6 В (т. е. должно увеличиваться и уменьшаться на примерно одинаковое значение. Разброс на ±20% можно считать нормальным).

Входное напряжение 0,5 В/1 кГц подведем только на вход пра­вого канала (201), вход левого канала заземлим. Измерим, а в слу­чае необходимости с помощью резисторов Re, re, отрегулируем на­пряжение на выходе левого канала в трех основных положениях ре­гулятора ширины базы R111/R211.

Таблица 22

Измерение частотных характеристик предусилителя

Положение регулятора			Входное напряжение на частоте
Громкость	Низкие	Высокие	1 кГц	50 Гц	10 кГц
max	max min	max min	1 В (0 дБ)* 0,72 В (~3 дБ)	1,20 В (+1,6 дБ) 0,16 В (-16 дБ)	1 В (0 дБ) 0,25 В (-12 дБ)
	max	max	100 мВ	240 мВ	!90 мВ
— 20 дБ	min	min	(0 дБ)** 62 мВ	(+7,6 дБ) 29 мВ	(+5,6 дБ) 25 мВ
			(24 дБ)	( — 10,8 дВ)	( — 12 дБ)
	max	max	10 мВ	52 мВ	25 мВ
— 40 дБ	min	min	(0 дБ)*** 5,8 мВ	(+14,3 дБ) 6 мВ	(+8 дБ) 2,4 мВ
			(-4,7 дБ)	(-4,4 дБ)	( — 12,4 дБ)

* Установить входное напряжение и при всех изменениях поддерживать постоянным.

** Установить регулятором громкости (положение — 20 дБ).

*** Установить регулятором громкости (положение — 40 дБ).

Если нет звукового генератора и милливольтметра, стереофони­ческий регулятор можно проверить и отрегулировать с помощью частот-ы 50 Гц (например, взяв напряжение с этой частотой с обмотки для контрольной лампочки силового трансформатора через дели­тель 1 кОм/100 Ом), а выходное напряжение измерить постоянным вольтметром. При тщательной работе можно достигнуть удовлетво­рительной точности регулировки даже в том случае, если вольтметр для контроля нулевого выходного напряжения не обладает доста­точной чувствительностью. В табл. 21 приведены результаты описан­ных измерений.

Контроль физиологического регулятора громкости и частотных корректоров. На вход каждого из каналов поочередно подадим со звукового генератора напряжение с частотой от 50 Гц да 20 кГц и будем измерять выходное напряжение на соответствующем выходе. Регуляторы ширины базы R111/R2H и баланса R120/R220 устано­вим в среднее положение, регуляторы громкости и частотных кор­ректоров — в положение согласно табл. 22. При первом измерении установим входное напряжение с частотой 1 кГц так, чтобы на выхо­де было напряжение 1 В. Полученное входное напряжение (от 0,8 до 1 В) поддерживаем постоянным в течение всего времени измере­ний. В табл. 22 приведены только основные точки характеристик, полностью характеристики приведены на рис. 119. Входное напря­жение при этом постоянно.

После монтажа предварительного усилителя на шасси оконча­тельно подключим соединения и проверим весь усилитель. Нижнюю часть усилителя в месте расположения печатной платы (предварительный усилитель) следует экранировать, например, заземленной алюминевой фольгой, которую приклеивают на дно кожуха.

Силовой трансформатор (хорошо пропитанный) и сетевые соеди­нения, включая выключатели, должны подвергаться испытанию вы­соким напряжением 2500 В/50 Гц. Эти испытания обеспечат безопас­ность устройства с точки зрения возможного поражения электричес­ким током.

При эксплуатации усилителя подключим его вход к входу маг­нитофона обычным экранированным кабелем для соединения стерео­фонического магнитофона с радиовещательным приемником (с че­тырьмя экранированными проводами).

При подключении монофонического магнитофона или другого источника монофонического сигнала (входной сигнал только на кон­такте 3 входного разъема) следует повернуть стереофонический регулятор влево до отказа до положения 0 («Моно»), чтобы сигнал усиливался обоими усилителями мощности (в положении 1 «Стерео» сигнал будет попадать только в левый канал, в положении 2 «Стерео» сигнал будет в левом канале в нормальной фазе, а в правом канале в противофазе). Звук из громкоговорителя будет как бы «выходить» за пределы базы, образованной обоими громкоговорителями.

На оси потенциометра R111/R211 можно укрепить небольшой диск с вырезом, в который будет западать выгнутая соответствую­щим образом плоская пружинка при установке потенциометра в среднее положение. Таким образом, можно будет легко фиксировать положение, в котором достигается нормальное стереофоническое воспроизведение.
