7.2. Транзисторный панорамный регулятор

Принципиальная схема панорамного регулятора приведена на рис. 91. Как и в предыдущем случае, здесь входы снабжены регуля­торами для предварительной установки чувствительности (потенцио­метры R2, R4, R16, RI8). Далее сигнал приходит на базу транзис­тора, усиление которого изменяется с помощью постоянного напря­жения, подводимого к базе с делителя, состоящего из резисторов R12 и R13 (R26, R27), через цепь с постоянной времени, заданной конденсатором С2 (С5) и резисторами Rll (R25) или R9 и RIO (R23 и R24), в зависимости от положения кнопки Кн. Постоянная време­ни может изменяться и определяет время, необходимое для измене­ния сигнала от нуля до максимального значения (резисторы R11 и R25) или наоборот (резисторы R10 и R24).

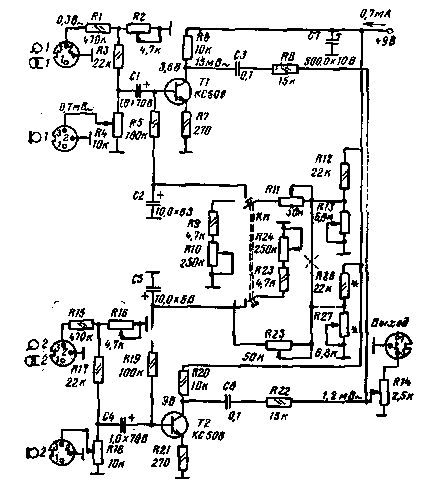

Рис. 91. Принципиальная схема транзисторного панорамного регу­лятора.

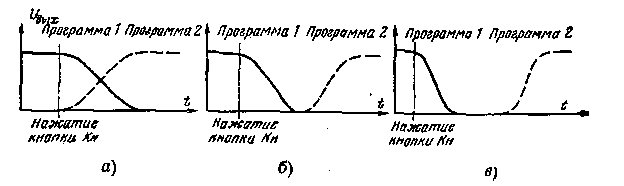

Рис. 92. Кривые выходных уровней панорамного регулятора при различных положениях ручек управления.

а — программы перекрываются; б — одна программа затухает, вторая надви­гается; в — одна программа затухает , а после короткой паузы надвигается вторая.

В положении кнопки Kн, так как это изображено на схеме, усиление транзистора 77 максимально, а транзистор Т2 не усиливает сигнал. При переводе кнопки в другое положение конденсатор С2 соединится с резисторами R9, R10 и разрядится со скоростью, за­данной установкой резистора R10. Это изменит напряжение смеще­ния на базе транзистора 77, и его усиление плавно изменится от максимума до нуля. Конденсатор С5 заряжается через резистор R25 с делителя, состоящего из резисторов R12 и R13 (или R26 и R27), и напряжение на нем медленно растет. При этом увеличивается и ток базы транзистора Т2 и его усиление возрастает от нуля до максимума. Скорость этого процесса определяется положением потен­циометра R25. С коллекторов обоих транзисторов сигнал подводит­ся на общий регулятор уровня R14 и на выходной разъем. Нажимая или отпуская кнопку Kн, произведем переход с одной программы на другую автоматически и плавно. Устанавливая потенциометры R11, RIO, R24 и R25 в различные положения, можно добиться того, что при переходе обе программы будут перекрываться или по окончании звучания одной из них введется вторая программа. Можно сделать и так, что после окончания звучания одной программы наступит короткая пауза, после которой медленно начнет вводиться вторая программа. Это графически изображено на рис. 92.

Печатная плата приведена на рис. 93, расположение деталей на ней — на рис. 94.

Для того чтобы обеспечить доступ к регулировочным винтам установочных резисторов R2, R4, R16 и R18, просверлим в дне ко­жуха против их осей отверстия для отвертки. Потенциометры R10, Rll, R24 и R25 снабдим шкалами, отградуированными в секундах. Если мы располагаем транзисторами с приблизительно одинаковыми коэффициентами передачи тока, отпадает необходимость в резисторе R26 и потенциометре R27, тогда соединения в этой части следуег сделать, как это указано в схеме. Для этого разорвем отмеченную на схеме крестиком цепь между потенциометрами R11 и R25, а потенциометр R25 включим так, как это показано на схеме пунктиром: между резисторами R26 и R27.

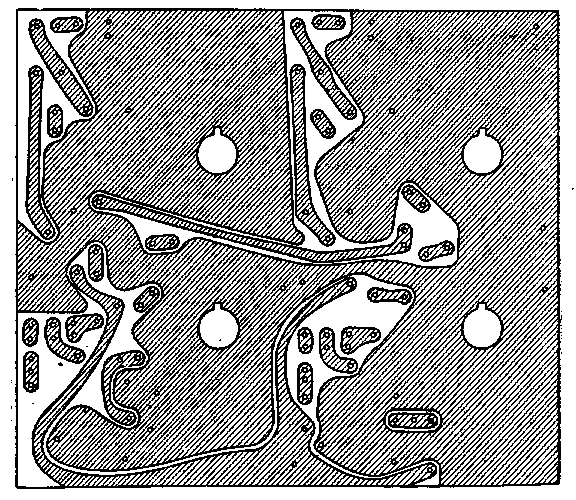

Рис. 93. Печатная плата транзисторного панорамного регу­лятора.

Вместо одной кнопки с фиксированным положением и двумя переключающимися контактами можно использовать две кнопки с фиксирующимся положением и одним переключающимся контактом, а время ввода и вывода программ можно отрегулировать на постоян­ную величину, используя постоянные резисторы вместо потенциометров RIO, Rll, R24 и R25. Такая схема удобна тем, что при одновре­менном нажатии кнопок мы получим одновременное нарастание или уменьшение уровней обеих программ. Благодаря тому, что имеется возможность управлять каждым каналом в любое время независи­мо от изменения положения других кнопок управления, панорамный регулятор может заменить простой смеситель.

Используемые кнопки должны включаться и выключаться бес­шумно, так как во время записи с микрофона шум при включении кнопок будет создавать помехи записи. По этой же причине нельзя использовать вместо кнопок галетные переключатели.

При налаживании схемы после включения напряжения питания прежде всего отрегулируем установочные потенциометры R13 (а в случае необходимости и R27). Установочные потенциометры R4 и R18 установим в положение максимальной чувствительности, по­тенциометры RIO, Rll, R24 и R25 в положение закорачивания, по­тенциометр R14 в положение максимального выходного уровня. На один вход «Микрофон 1» подадим напряжение 10 мВ с частотой 1 кГц и установим потенциометр R13 в такое положение, при ко­тором выходное напряжение будет неискаженным по форме. Затем нажмем кнопку, при этом выходной сигнал должен исчезнуть.

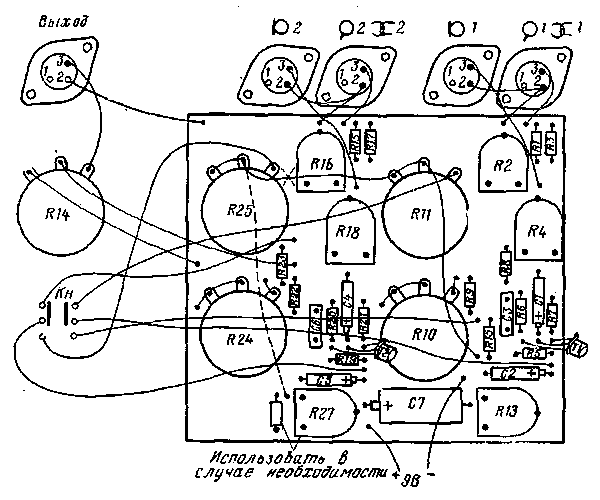

Рис. 94. Монтажная схема транзисторного панорамного регулятора.

Подадим входное напряжение на разъем «Микрофон 2» и про­верим, удовлетворительна ли в этом случае предварительная уста­новка потенциометра R13. Если положение потенциометра R13 не

соответствует упомянутым выше условиям, подключим потенциометр R25 к делителю из резисторов R26 и R27 и установим рабочую точ­ку транзистора Т2 соответствующим образом. Затем измерим ток, потребляемый от батареи, чувствительность всех входов и время на­растания и понижения уровня в крайних положениях регулирующих потенциометров. Это время должно изменяться от 1,5 до 6 с.

Устойчивость входа к перегрузкам 20 дБ, сопротивление микро­фонных входов при потенциометрах R4 и R18, установленных в по­ложение максимальной чувствительности, около 8 кОм, сопротивле­ние входа для электрофона или магнитофона около 0,5 МОм. Час­тотная характеристика затухания в диапазоне от 50 Гц до 20 кГц линейная. Микрофонные входы предназначены для подключения ди­намических микрофонов с малым выходным сопротивлением, выход панорамного регулятора соединяется с микрофонным входом магни­тофона.
