4.3. Микрофонный предварительный усилитель для репортажа (фильтр присутствия)

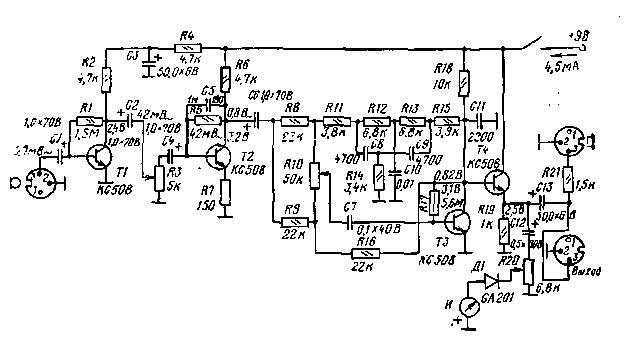

Рис. 53. Принципиаль­ная схема микрофонно­го усилителя для ре­портажа.

Описываемый микрофонный предварительный усилитель имеет плавную регулировку коррекции, особенно удобную для репортажных целей. Во время записи репортажей разборчивости речи мешают окружающие шумы. Подъем высших частот с помощью обычного корректора, когда усиление в области высших частот равномерно растет, хотя и дает определенное улучшение, но не является опти­мальным, так как повышаются и уровни тех частот, которые отри­цательно влияют на разборчивость речи. Кроме того, при этом по­вышается и уровень помех. Гораздо выгоднее поднять лишь опреде­ленную часть частотного спектра. Такая запись хотя и выглядит не­сколько более «острой», зато при умеренном пользовании коррекцией обеспечивает хорошую разборчивость и четкость речи. Важно и то, что на магнитной ленте при такой коррекции уменьшается опасность перегрузок на самых высших частотах.

Принципиальная схема предварительного усилителя приведена на рис. 53.

Сигнал с динамического микрофона с малым входным сопротив­лением усиливается транзистором Т1. За ним включен регулятор уровня записи R3, а следующая ступень усиления собрана на транзисторе Т2. Конденсатор С5 предотвращает проникание сверхзвуко­вых частот и уменьшает склонность к самовозбуждению. Собствен­но корректор образован двойным Т-образным мостом, составленным из резисторов К12 — RI4 и конденсаторов С8 — СЮ. Он включен в ветвь отрицательной обратной связи, соединяющей коллектор и базу транзистора ТЗ. Потенциометр R10 служит для плавного введения коррекции. Если его движок находится в верхней части, двойной Т-образный фильтр включен в цепь обратной связи и подъем опре­деленного, довольно узкого участка частотной характеристики пред­варительного усилителя максимальный. Если установить движок в противоположном направлении, в цепь обратной связи будет вклю­чен только частотно-независимый резистор R16 и усилитель будет работать без коррекции.

Обе граничные частотные характеристики приведены на рис. 54. Транзистор Т4 работает как разделительная ступень — эмиттерный повторитель.

С его эмиттера сигнал подается на выход, на гнезда для голов­ных телефонов и на индикатор уровня.

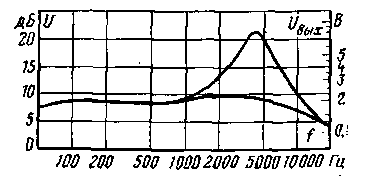

Рис. 54. Частотная ха­рактеристика микрофон­ного усилителя для ре­портажа в крайних по­ложениях потенциомет­ра R10.

Частота, при которой двойной Т-образный фильтр имеет пик, в данном случае выбрана равной 4 кГц.

В студийной технике используются переключающиеся фильтры с диапазоном частот 2 — 5,6 кГц, в некоторых случаях от 0,7 до 3 кГц. Такие фильтры, которые обычно называют «фильтрами при­сутствия», можно использовать не только для повышения разборчи­вости речи, но также и для выравнивания акустических недостатков помещения при проведении концертов. Можно также вместо 4 кГц взять другую частоту (например, сделать корректор переключаю­щимся), сохранив сопротивление резисторов R12, R13 и R14 и подо­брав необходимую емкость конденсаторов С8 и С9 из формулы

C=1/ 2лfR,

где С — емкость конденсаторов С8 и С9 (конденсатор С10 имеет емкость 2С); f — частота, на которой характеристика фильтра имеет максимум; R — сопротивление резистора R12 или R13 (R = 6,8 кОм). Печатная плата микрофонного усилителя приведена на рис. 55, расположение деталей на ней — на рис. 56. (Резистор R21 размещен непосредственно на выводах разъема для головных телефонов и вы­хода). Механическая конструкция усилителя аналогична микрофон­ному предусилителю с коррекцией.

Детали двухзвенного Т-образного фильтра должны быть выбра­ны с максимально возможной точностью, лучше всего с помощью RС-моста. Параметры остальных деталей не обязательно должны точно соответствовать указанным в схеме, отклонение их значений от приводимых не вызовет колебаний крутизны фильтра, а лишь вызо­вет незаметный сдвиг пика его частотной характеристики, что не ухудшит свойств фильтра. Обратим внимание на то, чтобы сопро­тивления резисторов R12 и R13 были равными и резистор R14 имел сопротивление, равное половине сопротивления резистора R12 или R13; емкости конденсато­ров С8 и С9 должны быть рав­ны. Конденсатор СЮ должен иметь удвоенную емкость по сравнению с С8 или С9. Более выгодно использовать конден­саторы с малыми допусками раз­бросов, однако для наших це­лей они были бы слишком ве­лики по габаритам.

Резистор R14 выберем из числа резисторов с сопротивле­нием 3,3 кОм с плюсовым до­пуском, конденсатор С10 из конденсаторов 10 нФ с мину­совым допуском. При этом по­лучим требуемую форму харак­теристики затухания.

По окончании монтажа и подключения напряжения пита­ния измерим постоянные напря­жения. Слишком большие от­клонения напряжений от ука­занных в схеме могут быть вы­званы разбросом параметров деталей, главным образом тран­зисторов. Исправить это можно подбором сопротивления рези­стора, включенного между кол­лектором и базой соответству­ющего транзистора. Затем под­ключим ко входу устройства генератор низкой частоты, ус­тановив на его выходе напря­жение 0,8 мВ с частотой 1 кГц. Регулятором R3 нужно уста­новить напряжение на выходе устройства 0,8 В, для этого мож­но подбирать сопротивление резистора R7 (уменьшать его).

При этом напряжении потенциометром R20 установим стрелку индикатора уровня на начало красного сектора. Затем измерим ход частотной характеристики в крайних положениях потенциометра R10, Ход характеристики должен соответствовать приведенному на рис. 54. На частоте 1 кГц проверим перегрузочную способность уси­лителя, которая должна составлять минимально 15 дБ. Измерим значение шума на выходе при разомкнутом входе. Оно должно быть меньше 2 мВ, при закорачивании входа — меньше 1 мВ. Предварительный усилитель соединим с магнитофоном таким же спо­собом, как это было описано для микрофонного усилителя с кор­рекцией.

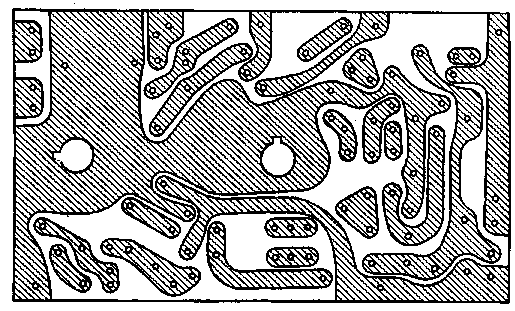

Рис. 55. Печатная плата микро­фонного усилителя для репор­тажа.

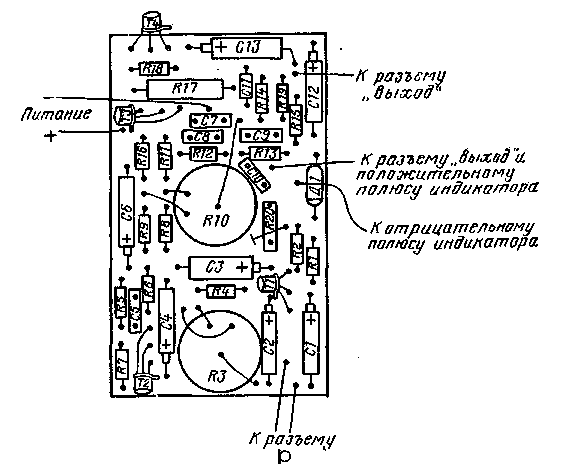

Рис. 56. Монтажная схема микрофонного усилителя для репортажа.
