4.2. Микрофонный предварительный усилитель с индикатором и коррекцией

При записи программы с помощью микрофона часто в ходе за­писи приходится двигаться с микрофоном, удаляясь от магнитофона. В этом случае утрачивается возможность контроля за уровнем запи­си по индикатору уровня и может случиться, что уровень будет малым, что приведет к уменьшению отношения сигнал/шум, или наобо­рот, уровень записи будет слишком большим, в результате чего воз­никнут большие искажения из-за перегрузки и перемагничивания магнитной ленты. В обоих случаях запись будет испорчена.

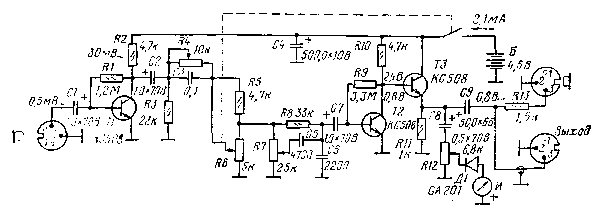

Рис. 45. Принципиальная схема микрофонного усилителя с индика­тором и плавно регулируемой коррекцией.

Для того чтобы не допустить этого, можно или воспользоваться услугами помощника, который будет следить за показаниями инди­катора уровня и в случае необходимости изменять положение регу­лятора уровня записи на магнитофоне, или перенести индикатор уровня к микрофону, чтобы иметь возможность постоянно следить за его показаниями. Последний способ требует применения предвари­тельного усилителя с регулятором уровня, который усилит сигнал с микрофона до такого уровня, чтобы его можно было проконтроли­ровать с помощью обычного стрелочного индикатора. Чтобы повысить эксплуатационные возможности устройства, его можно допол­нить еще и регуляторами тембра. Для записи речи, например, выгод­но подавить низшие, а в других случаях подавить или подчеркнуть высшие частоты. Хорошие зарубежные образцы микрофонов име­ют аналогичные переключатели коррекции, вмонтированные непо­средственно в корпус микрофона.

На рис. 45 приведена принципиальная схема микрофонного пред­варительного усилителя с плавно регулируемой коррекцией, индика­тором уровня и возможностью подключения головных телефонов. Усилитель предназначен для работы с динамическим микрофоном с малым внутренним сопротивлением, который при акустическом дав­лении 0,1 Па имеет напряжение на выходе 0,8 мВ. Входной сигнал усиливается транзистором 77. За ним следует корректор низших частот, образованный конденсатором СЗ и переменным резисто­ром R4.

При замкнутом накоротко конденсаторе частотная характеристи­ка в области низших частот прямолинейна, если же сопротивление резистора R4 максимально, то в цепи будет действовать только ре­активное сопротивление конденсатора СЗ и низшие частоты будут подавлены. Потенциометр R6 представляет собой регулятор уровня в обычном включении, за ним следует корректор высших частот, со­стоящий из потенциометра R7, резистора R8 и конденсаторов С5 и С6. Если движок потенциометра R7 находится в верхнем по схеме положении, конденсатор С5 будет включен параллельно резистору R8, который вместе с входным сопротивлением транзистора Т2 определяет основное затухание корректирующего звена; высшие частоты будут подниматься. В противоположном положении движка потен­циометра конденсатор С5 оказывается включенным между базой транзистора Т2 и землей и высшие частоты будут завалены.

Конденсатор С6 вспомогательный и выравнивает ход частотной характеристики на высших частотах. Форма частотной характеристи­ки при крайних положениях корректирующих .потенциометров при­ведена на рис. 46. Равномерную форму частотной характеристики получим, поставив регулятор R7 примерно в среднее положение.

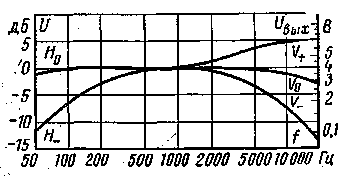

Рис. 46. Частотная ха­рактеристика предвари­тельного усилителя со­гласно рис. 45.

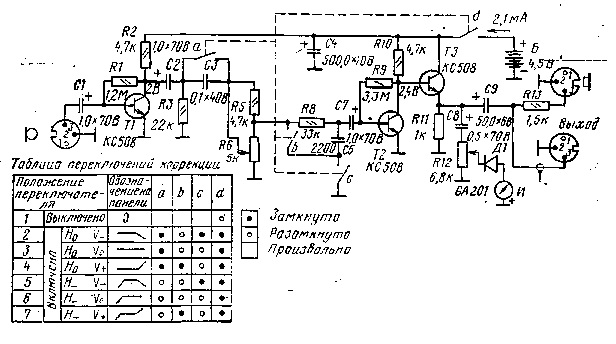

Рис. 47. Принципиаль­ная схема микрофонного предварительного усили­теля с переключающейся коррекцией.

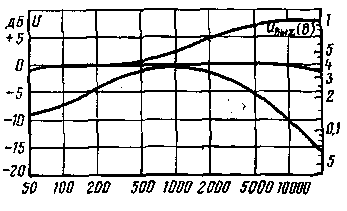

Рис. 48. Частотные ха­рактеристики предвари­тельного усилителя со­гласно рис. 47.

Удобством такой схемы является возможность плавного регулиро­вания частотной характеристики, неудобством — то, что при работе с предварительным усилителем можно непроизвольно изменить поло­жение ручек регуляторов. Транзистор ТЗ включен по схеме эмит-терного повторителя, который уменьшает выходное сопротивление усилителя до весьма малого значения (около 20 Ом). Это дает воз­можность использовать длинный экранированный кабель для соеди­нения усилителя с. магнитофоном, не опасаясь шунтирующего дейст­вия его емкости.

Принципиальная схема аналогичного усилителя приведена на рис. 47. Он отличается от предыдущего тем, что вместо плавного из­менения хода частотной характеристики здесь применено ступенчатое регулирование при помощи переключателя. По сравнению с преды­дущей схемой это представляет удобство, например потому, что при случайном прикосновении к ручке переключателя регулировка не на­рушится, кроме того, однажды отрегулированную частотную харак­теристику в случае необходимости повторения записи можно вос­становить, поставив ручки переключателей в то же положение.

Неудобство заключается в том, что мы ограничены в регулиро­вании частотной характеристики шестью положениями переключате­ля. Частотные характеристики, приведенные на рис. 48, вполне удовлетворительны в большинстве практических случаев. Работа усили­теля аналогична предыдущему, поэтому нет необходимости описывать ее снова. Соединение контактов переключателя коррекции в его отдельных положениях видно из табл. на рис. 47.

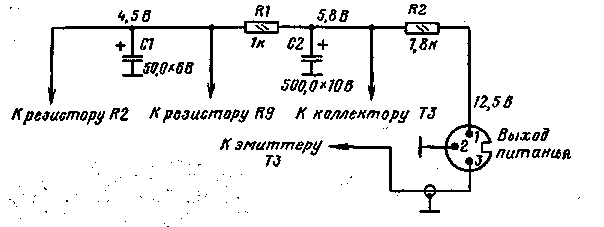

Рис. 49. Принципиальная схема фильтра; для питания микрофонно­го предусилителя от магнитофона.

На приведенных принципиальных схемах усилителей предпола­гается в качестве источника питания батарея или аккумулятор с на­пряжением 4,5 В, чтобы можно было использовать предварительный усилитель в сочетании с усилителем и т. п. Если предварительный усилитель будет использоваться только в соединении с магнитофо­ном, можно удалить батареи и питать усилитель непосредственно от магнитофона. Дополнения и изменения, которые при этом следует внести в схему, изображены на рис. 49.

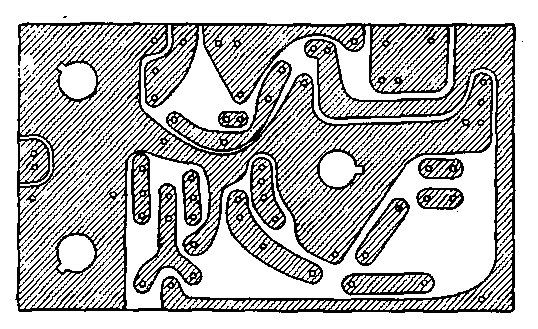

Рис. 50. Печатная плата микрофонного предусилителя.

На рис. 50 приведена печатная плата, которую можно использо­вать для обоих типов предварительных усилителей. Расположение деталей на плате приведено на ряс, 51. (Резистор R13 размещен не-

посредственно на выводах разъемов для головных телефонов и выхо­да.) Это расположение пригодно для схем с плавной и ступенчатой регулировкой частотной характеристики. Для схемы, приведенной на рис. 47, отпадает только необходимость в потенциометрах R4 и R7 и конденсаторе Сб. Вместо потенциометра R4 используем переключатель. В соответствии с этим изменим и отверстие на передней па­нели. Переключатель припаяем в соответствии со схемой. На плате не размещены детали фильтра, приведенного на рис. 49.

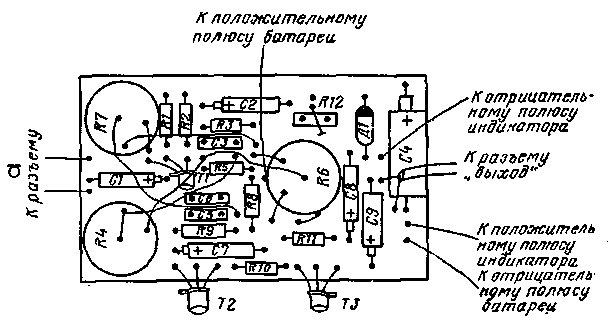

Рис. 51. Монтажная схема микрофонного предусилителя.

Пример конструкции панели и размещения разъемов для обоих вариантов схемы приведен на рис. 52. Размеры кожуха здесь не приводятся, так как при его изготовлении следует учесть, будет ли питание осуществляться от батарей или от другого источника, а так­же с микрофоном какого типа будет работать этот усилитель.

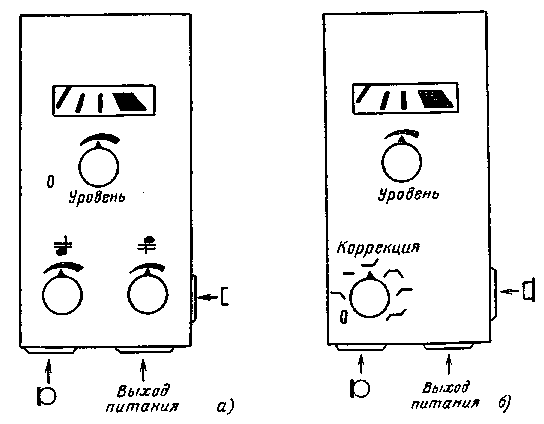

Рис. 52. Эскиз панели управления микрофонного предуси­лителя.

с — с плавно регулируемой коррекцией; б — с переключающейся коррекцией.

При налаживании схемы прежде всего измерим постоянные на­пряжения.

При больших отклонениях изменим сопротивления резисторов R1 или R9. На эмиттере транзистора ТЗ напряжение должно быть на 0,5 В меньшим, чем измеренное на коллекторе транзистора Т2. Подключим ко входу усилителя генератор низкой частоты и устано­вим его выходное напряжение равным 0,8 мВ при частоте 1 кГц. Регулятором R6 установим напряжение на выходе 0,8 В. При этом напряжении потенциометром R12 установим стрелку индикатора уров­ня на начало красного сектора. Затем проверим частотную харак­теристику во всех положениях регуляторов тембра в соответствии с изображенными на рисунке.

При равномерной частотной характеристике измерим напряжение помех на выходе усилителя при открытом входе. Оно должно быть меньше 2 мВ, т. е. лучше чем 52 дБ.

Устойчивость к перегрузкам усилителя составляет 20 дБ. Выход усилителя подключим к разъему для электрофона в магнитофоне. Перед началом записи следует согласовать показания индикаторов магнитофона при работе от электрофона и предварительного усили­теля. Оба индикатора должны иметь одинаковые отклонения.

Это делаем так. На вход предварительного усилителя подведем от генератора низкой частоты такое напряжение с частотой 1 кГц, чтобы стрелка индикатора усилителя отклонилась до самого начала красного сектора (0,8 В на выходе). Затем регулятором уровня на магнитофоне установим такое усиление, чтобы стрелка его индика­тора уровня также отклонилась до начала красного сектора. Поло­жение ручки регулятора уровня отметим цветной точкой, или риской, и при работе магнитофона с предварительным усилителем будем устанавливать ее всегда в это положение.
