Глава третья запись звукового сопровождения с телевизионного приемника
Современные телевизионные приемники обычно имеют разъем для подключения магнитофона. Он позволяет осуществлять запись звукового сопровождения телевизионных программ на магнитную ленту, а в случае необходимости и воспроизводить программы с магнитной ленты через низкочастотную оконечную ступень телевизора, так же как это делается, например, в радиовещательных приемниках. Телевизоры старых типов такого разъема не имеют, и тогда в случае необходимости его можно вмонтировать, расширив таким образом возможности телевизора.
Телевизионные, приемники ЧССР конструируют, как правило, без силового трансформатора с отдельными первичной и вторичной обмотками. Все части телевизионных приемников таким образом соединены с электрической сетью, и прикосновение к ним опасно для жизни. Поэтому осуществить встраивание разъема для магнитофона в телевизионный приемник значительно сложнее, чем в приемник радиовещательный. Бытовые телевизионные приемники ЧССР оборудованы миниатюрными разделительными трансформаторами, дополненными простыми корректирующими цепями и служащими для гальванической развязки цепей телевизора от разъема для магнитофона и одновременно для получения необходимого напряжения низкой частоты для входа магнитофона. Удобнее всего использовать промышленные трансформаторы, главным образом потому, что в них обеспечена надежная изоляция первичной и вторичной обмоток. Но в случае крайней необходимости, если нет возможности приобрести готовый трансформатор, его можно намотать сомостоятельно. Данные для намотки приведены в табл. 12. Особое внимание следует уделить прокладкам между первичной и вторичной обмотками. Витки вторичной обмотки, особенно у щечек каркаса, не должны иметь контакта с витками первичной обмотки. В любом случае трансформатор следует проверить (отдать на испытание) на электрическую прочность. Безопасность при эксплуатации повысится, если пропитать трансформатор электроизоляционным лаком.
Таблица 12
Трансформатор для записи с телевизионного приемника
Вывод обмотки |
Число ВИТКОВ |
Диаметр провода, мм |
Изоляция |
|
|
|
1 виток промасленной бумаги 0,1 мм |
1 — 2 |
5200 |
0,08 |
Каждые 1000 витков проложить одним витком конденсаторной бумаги 0,03 мм |
|
|
|
4 витка промасленной бумаги 0,1 мм; бумага должна быть на 2 мм шире, чем ширина каркаса обмоток, и иметь нарезанные края |
3 — 4 |
1200 |
0,08 |
1 виток промасленной бумаги 0,1 мм |
Принципиальная схема включения телевизора на запись приведена на рис. 41.

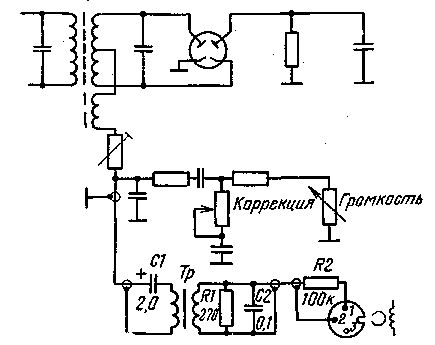

Рис. 41. Принципиальная схема присоединения для записи с дробного детектора телевизионного приемника на магнитофон.
На стягивающей алюминиевой обойме трансформатора укрепим пластинку из упрочненной бумаги, на которой установим резисторы и конденсаторы. Экранирующую оплетку провода, соединяющего вторичную обмотку трансформатора с разъемом магнитофона, припаяем к одному из выводов вторичной обмотки трансформатора. Нельзя соединять обмотку трансформатора с каркасом или шасси телевизора. Трансформатор не должен быть экранированным. Чтобы в трансформатор не проникали сигналы помех со строчного (свисты) или кадрового (рокот) трансформатора или с катушек отклоняющей системы, следует найти наиболее выгодное с этой точки зрения место для его размещения. Трансформаторы обычно помещают в одном из углов ящика и телевизора и укрепляют двумя шурупами.
Удобство схемы включения (рис. 41) состоит в том, что уровень и качество сигнала на выходе для подключения магнитофона не зависит от положения регулятора громкости и регулятора тона телевизионного приемника. Уровень выходного сигнала телевизионного приемника постоянный, а полоса частот максимальна. Выходное сопротивление определяется резистором 100 кОм, включенным последовательно со вторичной обмоткой трансформатора. Этим обеспечивается нормальный уровень напряжения на входе магнитофона.
К телевизору можно подключать ламповые магнитофоны старых типов и современные транзисторные магнитофоны. Так как чувствительность и входные сопротивления магнитофонов обоих типов различны, при такой схеме включения магнитофонов на их входах всегда будет сигнал с нормальным уровнем. Разъем на телевизионном приемнике соединим со входом магнитофона для подключения радиовещательного приемника соединительным кабелем из комплекта магнитофона.
Если вам не удалось приобрести разделительный трансформатор заводского изготовления и нет возможности изготовить такой трансформатор самостоятельно, можно воспользоваться схемой, изображенной на рис. 42. Ко вторичной обмотке выходного трансформатора оконечной ступени усилителя низкой частоты телевизионного приемника подключается отвод от первичной обмотки 120 В трансформатора накала Тр для ламповых приемников (вторичное напряжение 6,3 В). Вместо такого трансформатора можно использовать, например, и обычный звонковый трансформатор, который имеет в первичной обмотке отвод для 120 В. Разъем для магнитофона включим так, как показано на рис. 42, на всю вторичную обмотку (8 В). Можно применить и другой трансформатор с аналогичным коэффициентом передачи. Площадь сечения сердечника его не имеет значения. Она может быть и малой, например равной 2 см2, так как трансформатор не передает никакой мощности. В любом случае следует отдать трансформатор для электрических испытаний прочности изоляции первичной обмотки относительно вторичной обмотки и сердечника напряжением 2500 В с частотой 50 Гц. Такие испытания имеют очень большое значение, например, в том случае, если мы решим использовать трансформатор накала от старого лампового приемника, который длительное время не был в эксплуатации и может быть отсырел.

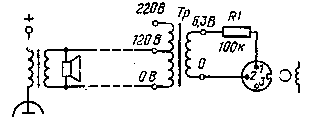

Рис. 42. Принципиальная схема присоединения для записи с выходного трансформатора телевизионного приемника на магнитофон.
Трансформатор поместим в коробку из изоляционного материала, в которую вмонтирован и трехконтактный приборный разъем. Первичную обмотку трансформатора соединим с вторичной обмоткой выходного трансформатора низкочастотной части телевизионного приемника сетевым двухжильным проводом длиной около 1,5 м. Такая длина позволяет поместить трансформатор на таком удалении от телевизора, чтобы в нем не могли индуктироваться напряжения помех от цепей телевизора. Резистор R1 рассчитан на наименьшую мощность нагрузки. Для соединения с магнитофоном также используем кабель из комплекта магнитофона.
Неудобством при таком способе записи является то, что на сигнал, подаваемый на вход магнитофона, оказывают влияние как регулятор громкости, так и регуляторы тона телевизионного приемника. Во время записи нельзя регулировать громкость телевизионного приемника. Регуляторами тона устанавливается максимальная ширина передаваемой полосы частот. Кроме того, качество записи могут ухудшить искажения, возникающие в оконечной ступени телевизора, а также шумы паузы, вызванные недостаточно хорошей фильтрацией напряжения питания оконечной ступени телевизора.
