5. Стабилизаторы с защитой

Коллекторный стабилизатор. В этом стабилизаторе (рис. 16.33, а) реализуются высокая стабильность выходного напря­жения и защита схемы от короткого замыкания. Опорное напря­жение устанавливается с помощью стабилитрона VD1 через рези­стор R1. Это напряжение подается на базу транзистора VT2, через который протекает ток, определяемый резистором R2. Коллекторный ток транзистора VT2 открывает транзистор VT1. На выходе уста­навливается напряжение, равное напряжению на эмиттере транзи­стора VT2. Короткое замыкание на выходе схемы (резкое умень­шение выходного напряжения) повлечет за собой увеличение кол­лекторного тока транзистора VT1. Максимально возможный ток нагрузки будет определяться h_21Э транзистора VT1 и максимальным током транзистора VT2, зависящим от сопротивления резистора Д2. При коротком замыкании через транзистор VT1 протекает большой коллекторный ток. Для ограничения рассеиваемой мощности этим транзистором выбирается соответствующее сопротивление резистора R2. Работа стабилизатора отражена на графиках рис 16 33 б в

Рис. 16.33

Стабилизатор с параллельной схемой защиты от перегрузки В стабилизаторе (рис. 16.34, а) выходное напряжение устанавлива­ется в коллекторе транзистора VT1. Составной эмиттерный повто­ритель образован транзисторами VT2 и VT3. Подбором резистора R4 можно добиться коэффициента стабилизации более 10³.

Для защиты стабилизатора от перегрузок на выходе включен резистор R6. Ток нагрузки создает падение напряжения на этом резисторе. Это напряжение открывает транзистор VT5. Для увели­чения порога открывания транзистора VT5 включен диод VD2 Коллекторный ток транзистора VT5 открывает транзистор VT4, который уменьшает напряжение в базовой цепи составного эмиттер­ного повторителя. В результате напряжение на выходе уменьшает­ся. На рис. 16.34, б представлена зависимость выходного напряже­ния от тока нагрузки.

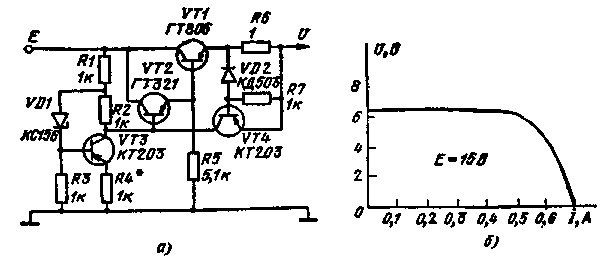

Стабилизатор с последовательной схемой защиты от пере­грузки. Для защиты стабилизатора (рис. 16.35, а) от перегрузок в нее введен транзистор VT4, который открывается, когда напря­жение на резисторе R6 превышает 0,4 В. Протекающий коллектор­ный ток транзистора VT4 уменьшает напряжение на базе составно­го эмиттерного повторителя. Выходное напряжение стабилизатора определяется напряжением на коллекторе транзистора VT3. Изменение выходного напряжения от тока нагрузки показано на рис. 16.35, б.

Рис. 16.34

Рис. 16.35

Стабилизатор с отрицательным коэффициентом стабилизации. Стабилизатор напряжения (рис. 16.36, а) построен по схеме состав­ного эмиттерного повторителя. Опорное напряжение устанавливает­ся на коллекторе транзистора VT3. Это напряжение имеет отрица­тельный коэффициент стабилизации: с увеличением входного на­пряжения опорное напряжение уменьшается. С помощью резистора R4 можно менять коэффициент стабилизации. При некоторых со­противлениях резистора R4 зависимость ДU=f(E) может иметь го­ризонтальный участок для E=14 В (рис. 16.36, б). Для стабилиза­тора с фиксированным выходным напряжением 12,6 В горизонталь­ный участок начинается при напряжении E=19 В. На рис. 16.36, в представлена зависимость ДU от тока нагрузки.

Стабилизатор с динамическим опорным напряжением. В схему стабилизатора (рис. 16.37, а) введен ограничивающий резистор R6. Падение напряжения на этом резисторе через транзистор VT2 передается в каскад формирования опорного напряжения. Эта ОС позволяет увеличивать выходное напряжение стабилитрона с уве­личением тока нагрузки или поддерживать это напряжение посто­янным со сколь угодно высокой точностью. При больших токах нагрузки на резисторе R5 падает значительная часть входного на­пряжения. Транзистор VT3 входит в насыщение. Напряжение на выходе уменьшается с уменьшением сопротивления нагрузки (рис. 16.37, б).

Рис. 16.36

Рис. 16.37

Стабилизатор с управляемым опорным напряжением. В стаби­лизаторе (рис. 1(5.38, а) опорное напряжение устанавливается на коллекторе транзистора УТ1. В зависимости от сопротивления ре­зистора R4 опорное напряжение может иметь положительный или отрицательный коэффициент стабилизации. Опорное напряжение че­рез составной повторитель подается на выход стабилизатора. При увеличении тока в нагрузке выходное напряжение уменьшается из-за падения напряжения на переходах база — эмиттер. Включение на выходе, стабилизатора резистора R6 и транзистора VT4 изменяет зависимость выходного напряжения от тока нагрузки. Выходное напряжение будет увеличиваться с увеличением тока нагрузки, по­скольку с увеличением падения напряжения на резисторе R6 от­крывается транзистор VT4, который своим коллекторным током за­крывает транзистор VТ1. Напряжение в коллекторе этого транзи­стора увеличиваемся (рис. 16.38, б).

Рис. 16.38 Рис. 16.39

Уменьшение пульсаций опор­ного напряжения. Стабилизатор (рис. 16.39) имеет дополнитель­ный выпрямитель для уменьшения пульсаций в коллекторе усили­тельного транзистора VT3. Пуль­сирующее входное напряжение заряжает конденсатор С1 через диод VD1 до максимального зна­чения. На выходе выпрямителя включен стабилизатор напряже­ния на стабилитроне VD2 с на­пряжением стабилизации 8 В.

Стабилизатор обеспечивает коэффициент стабилизации около 100 при токе нагрузки до 0,8 А.

Ослабитель переменной составляющей. Стабилизатор (рис. 16.40) уменьшает переменную составляющую на фильтрующем конденсаторе С1. Пульсирующее напряжение в т. 1 ограничивается на ста­билитроне VD1. Ограничение напряжения через составной эмиттер-ный повторитель передается на конденсатор С1.

Рис. 16.40
