6. Счетчики импульсов

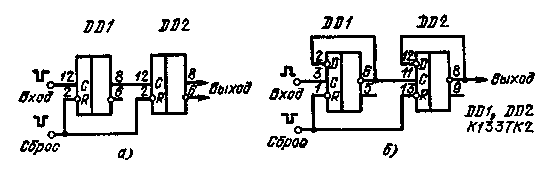

Двоичный счетчик. Счетчик на рис. 12.26, а построен a JK-триггерах. Запуск и сброс триггеров осуществляется отрицатель­ным перепадом сигналов. На рис. 12.36,6 показан счетчик на D-триггерах. Запуск триггеров осуществляется положительным перепадом напряжения. Сброс счетчика происходит при отрицатель­ном перепаде напряжения.

При построении многоразрядных счетчиков необходимо обра­щать внимание на время задержки выходного сигнала последнего триггера. Это время определяется временем срабатывания одного триггера, и приблизительно равно 100 не.

Рис. 12.36

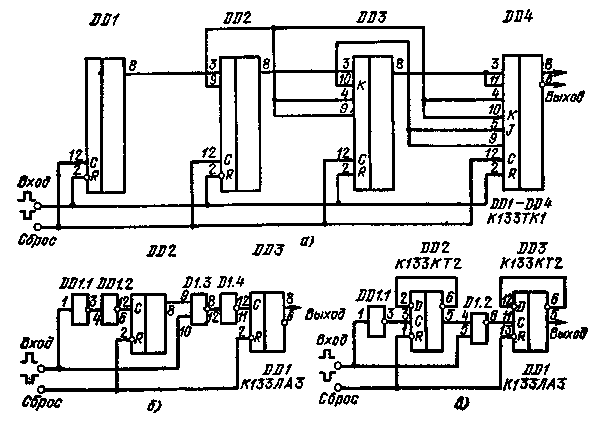

Синхронный счетчик. Счетчик (рис. 12.37, а) построен на триг­герах типа JK. Входные импульсы подаются одновременно на все входы триггеров. Прохождение входных импульсов через триггер управляется сигналами от предыдущих триггеров. Существующее количество управляющих сигналов в интегральной микросхеме К155ТК1 позволяет создать четырехразрядный счетчик. Для увели­чения числа разрядов в счетчике необходимо применить дополни­тельные микросхемы, как показано на рис. 12.37,6, в. В этих счет­чиках триггеры срабатывают от положительного перепада входно­го сигнала. В синхронных счетчиках не происходит накопления за­держки выходных сигналов от разряда к разряду.

Рис. 12.37

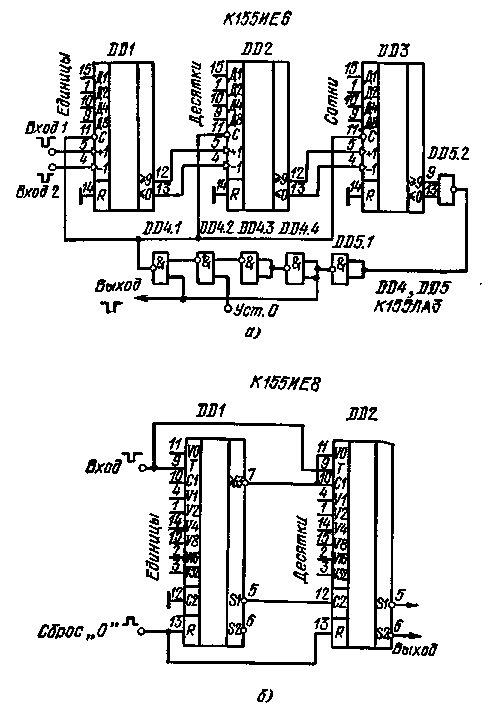

Управляемый счетчик импульсов. Делитель частоты (рис. 12.38, а) построен на трех микросхемах DD1 — DD3. Тактовые импульсы по­даются на Вход 1 (контакт 5). Коэффициент деления счетчика мо­жет быть произвольным. В счетчике устанавливается произвольный код, с которого начинается счет. Внешний код записывается в счет­чик при подаче импульса на вход Уст. «О». Этот импульс проходит через микросхемы DD4.1 и DD4.2 и поступает на входы С микро­схем DD1 — DD3. С приходом этого импульса в микросхемах DD1 — DD3 записывается код, который в этот момент существует на входах VI, V2, V4, V8. С данного кода начинается счет импуль­сов. После того как счетчик достигнет состояния переполнения, на выходе «>9» микросхемы DD3 произойдет спад отрицательного импульса, который проходит через микросхемы DD4 и DD5. Корот­кий импульс отрицательной полярности с выхода микросхемы DD4.I поступает на входы С микросхем DD1 — DD3. В счетчик вдовь за­пишется внешний код.

Если тактовые импульсы подавать на Вход 2, счет будет осу­ществляться в обратном порядке. Входные импульсы будут умень­шать код, записанный в счетчике. Когда в счетчике будет число О, на выходе «<0» микросхемы DD3 возникнет отрицательный пере­пад, который пройдет через микросхемы DD4, DD5 и запишет в счетчик код, установленный на входах VI, V2, V4, V8. С установ­кой кода в счетчике формируется спад выходного импульса.

Установка внешнего кода осуществляется с переключателя или выходными сигналами логических схем. При постоянном коэффи­циенте деления входы внешнего кода можно подключить к «0» или +5 В через резистор 1 кОм. Неподключенные выходы микросхе­мы ограничивают быстродействие счетчика.

Максимальный коэффициент деления счетчика с использовани­ем микросхем К133ИЦ6 составляет 10ⁿ, а с микросхемами К133ИЕ7 — 16ⁿ, где n — число микросхем. Интегральная микросхе­ма К133ИЕ8 позволяет создать счетчик на число 64ⁿ. Схема вклю­чения последней приведена на рис. 12.38,6. Счетчик позволяет по­лучить на выходе импульсы от 1 до 4095 при подаче на вход 4096 импульсов. Входные тактовые импульсы поступают на кон­такт 9. Счет происходит по фронту. В нулевое состояние схемы устанавливаются при подаче на контакт 13 положительного импуль­са. Если на контакт 11 подать высокий логический уровень, то произойдет запрет счета. При подаче на входы VI — V32 положи­тельных потенциалов происходит управление выдачей «отрица­тельных» импульсов на выходе S1 (контакт 5), которые совпадают по времени с входными импульсами. При одновременной подаче потенциалов на входы V8 и V32 на выходе S1 появляется 40 им­пульсов, неравномерно расположенных по времени. На выходе «>63» появляется импульсный сигнал, фронт которого совпадает со спадом 63-го входного импульса, а спад — со спадом 64-го им­пульса.

Рис. 12.38

Рис. 12.39

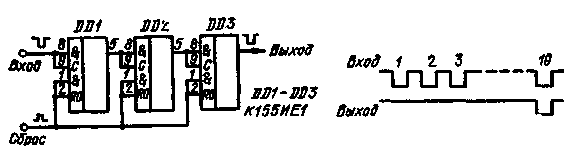

Декадный счетчик. На рис. 12.39 изображен декадный счетчик, построенный на интегральных микросхемах К155ИЕ1. Каждая мик­росхема делит входную последовательность импульсов на 10. По­лярность входных импульсов отрицательная. На выходе формирует­ся импульсный сигнал отрицательной полярности с длительностью, равной длительности входных импульсов.

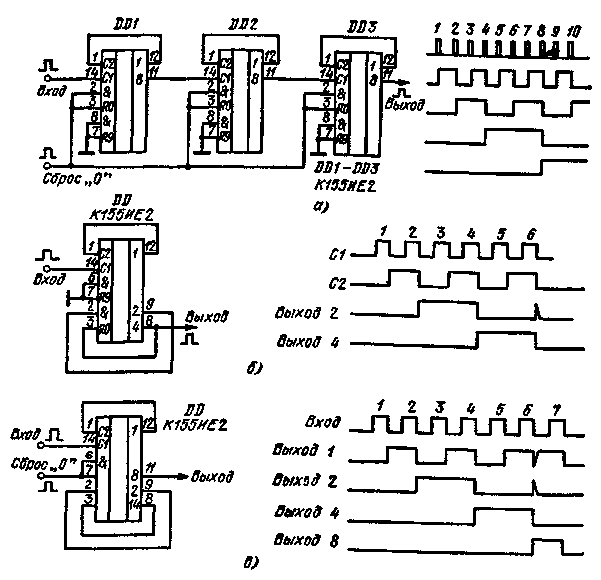

Делители на интегральной микросхеме К155ИЕ2. Микросхема К155ИЕ2 состоит из триггера со счетным входом и счетчика с ко­эффициентом деления 5. При соединении этих элементов между собой можно получить двоично-десятичный счетчик, работающий в коде 1 — 2 — 4 — 8 (рис. 12.40, а). Полярность входных импульсов по­ложительная. Состояние счетчика переключается в момент заднего фронта импульса.

С помощью этой микросхемы можно построить счетчик с коэф­фициентом деления на 6 (рис. 12.40,6) и на 7 (рис. 12.40, в). В пер­вой схеме после прихода шестого входного импульса к контактам 2 и 3 будет подано положительное напряжение (высокий логический уровень), которое установит в счетчике нуль. Во второй схеме после суммирования шести импульсов счетчик переходит в состоя­ние «9». Очередной входной импульс установит в счетчике состоя­ние «10» или «О».

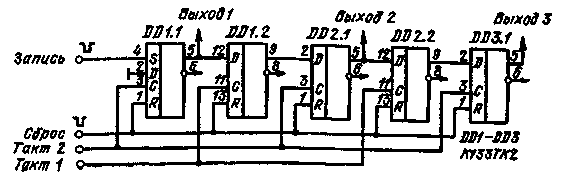

Двухтактный регистр сдвига. Один триггер в разряде является основным, другой — триггер памяти. Между собой тактовые им­пульсы имеют задержку. Тактовые импульсы, которые идут с за­держкой, должны поступать на основные триггеры. Информацион­ный сигнал переписывается в триггер памяти, а затем списывается с основного (рис. 12.41).

Рис. 12.40

Рис. 12.41
