4. Генераторы на оу

Управляемый генератор сигнала пилообразной формы. Ге­нератор (рис. 11.16) состоит из порогового устройства и интегра­тора. Выходное напряжение отрицательной полярности порогового устройства, построенного на ОУ DA1, подается на вход интегратора. Конденсатор С, включенный в цепь ООС, постепенно заряжается. На выходе ОУ DA2 формируется линейно нарастающий сигнал. Когда на неинвертирующем входе ОУ DA1 будет нулевой потенци­ал, произойдет ее переключение. Выходной сигнал положительной полярности проходит через диод и разряжает конденсатор. Когда конденсатор полностью разрядится, ОУ DA1 вновь вернется в ис­ходное состояние и начнется новый цикл формирования выходного сигнала. Частота следования выходного сигнала определяется вы­ражением f = 3/C(R₃ + R₄).

Генератор на ОУ К153УД1. Генератор треугольных импульсов (рис. 11.17, а) построен на двух ОУ. Первый ОУ выполняет функции интегратора, а второй является пороговым элементом. Напряжение на выходе ОУ DA1 линейно возрастает (убывает). Когда оно срав­няется по абсолютному значению с выходным напряжением ОУ DA2, переключится второй ОУ и на делителе R5, R6 изменится полярность напряжения. В этом случае выходной сигнал ОУ DA1 будет линейно убывать (возрастать). В последующий момент про­изойдет сравнение выходного сигнала ОУ DA1 с порогом закрыва­ния ОУ DA2. Произойдет вторичное переключение ОУ DA2. Зави­симость периода сигнала треугольной формы от коэффициента передачи ОУ DA2 показана на рис. 11.17,6.

Генератор на однопереходном транзисторе с усилителем. Гене­ратор пилообразного сигнала (рис. 11.18, а) построен на ОУ, кото­рый выполняет функции интегратора. Скорость нарастания выход­ного сигнала зависит от входного напряжения. Когда напряжение на выходе ОУ достигнет 8 В, открывается однопереходный транзи­стор. Положительный импульс на резисторе R2 проходит через диод, и разряжается интегрирующий конденсатор. Зависимость ча­стоты выходного сигнала от на­пряжения на входе показана на рис. 11.18, б.

Рис. 11.16 Рис. 11.17

Генератор с двойной ПОС. Ге­нератор (рис. 11.19, а) состоит из интегратора, выполненного на ОУ DA2. Когда ОУ DA2 переключа­ется, на его неинвертирующий вход подается напряжение ПОС, которое определяет порог срабатывания схемы. С потенциометра R4 на неинвертирующий вход ОУ DA1 действует вторая ПОС. Если величина этой связи меньше порога открывания ОУ DA2, то передний фронт импульсного сигнала на выходе ОУ DA1 пройдет через конденсатор С1 на инвертирующий его вход. С этого момента начинается про­цесс заряда конденсатора С1. Напряжение на выходе ОУ DA1 мед­ленно увеличивается. Когда оно достигнет порога открывания ОУ DA2, происходит переключение ОУ DA2. Начинается процесс разряда конденсатора С1. Частота следования импульсов выходно­го сигнала определяется выражением f=K₂/4RC(K₁-K₂);

Рис. 11.18

Рис. 11.19

Рис. 11.20

K₁ = R₂/(R₂+R₃); K₂ = R'₄/(R'₄+R"₄). В зависимости от уровня сиг­нала ПОС в ОУ DA1 можно регулировать ступеньку выходного сигнала. Максимальное значение, ДE определяется напряжением на делителе R2, R3. На рис. 11.19,6 приведены эпюры напряжения в гонках схемы.

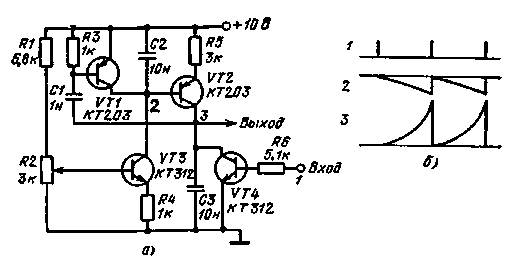

Запускаемый генератор сигнала. Выходное напряжение (рис. 11.20, а), формируемое на конденсаторе СЗ, равно U₃ = = (t/C₃)I₂. Конденсатор заряжается линейно возрастающим током I₂ = U₂/R₅ транзистора VT2. Управление коллекторным током тран­зистора VT2 осуществляется напряжением на конденсаторе С2 (U₂= (t/С₂)I₃). Это напряжение зависит от тока транзистора VT3 (l₃=U_Б/R₄). В результате U₃ = U_б t²/C₂C₃R₄R₅. Для указанных на схеме номиналов элементов частота выходного сигнала равна 5 кГц. Сброс конденсаторов С2 и СЗ осуществляется внешним сиг­налом через транзисторы VT4 и VT1. На рис. 11.20,6 приведены эпюры напряжения в разных точках схемы.

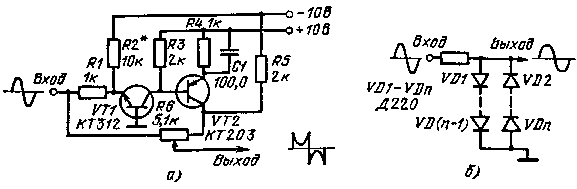

Формирователь сигнала вида sec x. Формирование функции secx осуществляется от входного гармонического сигнала. Схема (рис. 11.21, а) может работать от единиц герц до сотен килогерц. В первом транзисторе происходит ограничение входного сигнала с амплитудой 2,5 В. Второй транзистор увеличивает крутизну фронтов прямоугольного сигнала и меняет его фазу. Сигнал на коллекторе транзистора VT2 суммируется с входным сигналом на резисторе R6. Выходной сигнал выбирается в определенной точке потенциометра так, чтобы можно было установить определенное значение глубины впадины функции sec я. Следует заметить, что эта схема формирования может давать погрешность в некоторых точках до 10%. При увеличении амплитуд меандрового и гармонического сиг­налов погрешность уменьшается. Для увеличения точности форми­рования функции sec а; можно поставить на входе схему диодного ограничения (рис. 11.21,6). Роль этой схемы заключается в том, чтобы сгладить вершины гармонического сигнала. С пом-ощью до­полнительной схемы точность моделирования может быть повыше­на до 5%.

Рис. 11.21
