2. Генераторы сигнала пилообразной формы

Кадровая развертка. Задающий генератор пилообразного напряжения (рис. 11.4) собран на транзисторах VT1 и VT2. При включения питающего напряжения конденсаторы С1 и С2 заряжа­ются. Через базовые цепи транзисторов протекают токи, которые выводят транзисторы в режим насыщения. Спустя некоторое время зарядный ток конденсаторов уменьшится и достигнет такого значе­ния, при котором один из транзисторов выйдет из насыщения. Изменение напряжения в цепи коллектора транзистора VT1 закроет транзистор VT2. В результате конденсатор С1, включенный в цепь ООС, будет медленно разряжаться через коллекторную цепь тран­зистора VT1. Так как отрицательно заряженная обкладка конден­сатора С1 подключена к базе транзистора VT1, при разряде конденсатора уменьшается ток базы и в результате автоматически уста­навливается такое соотношение между токами коллектора и базы, которое точно равно коэффициенту передачи тока транзистора. За все время разряда конденсатора ток базы и напряжение на базе меняются незначительно. Ток через резисторы R1 и R2 остается постоянным и не зависит от процессов, протекающих в устройстве. Таким образом, во время прямого хода в генераторе имеется глубо­кая ООС, поддерживающая постоянным ток разряда конденсатора С1, а следовательно, и высокую линейность пилообразного напря­жения. Поскольку коэффициент передачи тока транзистора меняет­ся в зависимости от приложенного напряжения (в первоначальный момент на 1 — 2%), то и нелинейность сигнала будет характеризо­ваться таким же значением. Процесс разряда конденсатора прекра­щается при таких напряжениях на коллекторе, которые требуют для управления током коллектора значительного увеличения тока базы. Коэффициент передачи тока транзистора резко падает. В этом слу­чае на базе транзистора VT2 значительно уменьшается закрываю­щий сигнал. Транзистор VT2 открывается. В его коллекторе появ­ляется положительное напряжение, открывающее транзистор. Воз­никает лавинообразный процесс. Оба транзистора открыты. Цикл работы повторяется.

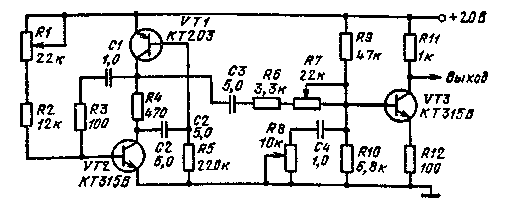

Рис. 11.4

Приведенные на схеме номиналы элементов формируют на вы­ходе сигнал с амплитудой больше 10 В и с частотой 50 Гц. Для регулирования амплитуды выходного сигнала и его линейности служат резисторы R7 и R8 соответственно. Резистор R1 меняет ча­стоту задающего генератора.

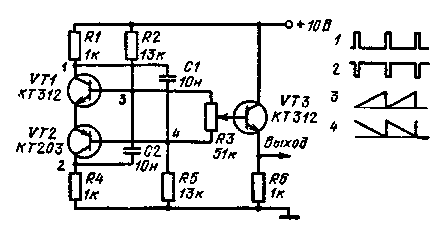

Генератор двухполярного пилообразного сигнала. Генератор пилообразного сигнала с регулируемым наклоном (рис. 11.5) состо­ит из двух интегрирующих цепочек R5, С1 и R2, С2 и порогового элемента, построенного на транзисторах VT1 и VT2. При включении питания на базе транзистора VT2 возникает сигнал 10 В. По мере заряда конденсатора С1 напряжение уменьшается. В это время на­пряжение на базе транзистора VT1 увеличивается. На разных кон­цах потенциометра существуют сигналы с различными фронтами. Когда напряжение на базах транзисторов VT1 и VT2 сравняется, они откроются и произойдет разряд конденсаторов. После этого начнется новый цикл работы генератора. Наклон выходного пило­образного сигнала можно регулировать с помощью потенциометра в широких пределах.

Рис. 11.5

Рис. 11.6

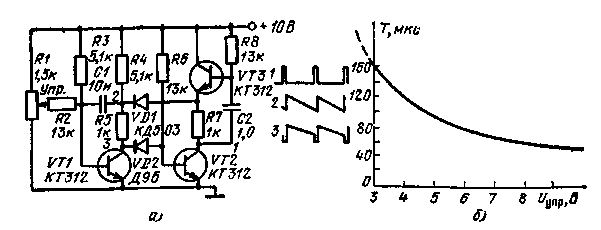

Управляемый генератор. Генератор пилообразного сигнала (рис. 11.6, а) построен по схеме интегратора с большой постоянной времени, которая определяется выражением т = h_21ЭC₁R₄ где h_21э — коэффициент передачи тока транзистора VT1. Транзистор VT1 медленно открывается: конденсатор С1 включен в цепь ООС. Напряжение в цепи коллектора уменьшается. В некоторый момент открывается диод VD2 и шунтирует вход транзистора VT2. Тран­зистор VT2 закрывается. Для ускорения процесса закрывания в его коллектор включена динамическая нагрузка — транзистор VT3. Через эмиттер транзистора VT3 конденсатор С1 быстро заряжается. В ре­зультате обратный ход пилообразного сигнала сведен к минимуму. Его длительность составляет менее 5 икс. Длительность пилообраз­ного сигнала можно регулировать с помощью базового тока тран­зистора VT1 (рис. 11.6,6).

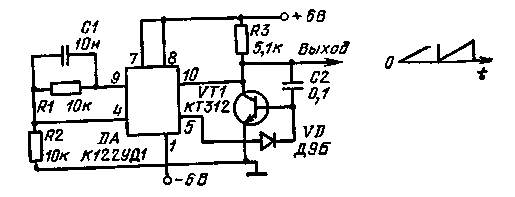

Генератор пилообразного сигнала на интеграторе. В основу ге­нератора (рис. 11.7) положен интегратор на транзисторе. В качест­ве порогового и усилительного элементов используется интегральная микросхема К122УД1. Порог срабатывания микросхемы, равный 3 В, устанавливается делителем Rl, R2. При включении питания в коллекторе транзистора напряжение не может измениться скач­ком. Отрицательная обратная связь через конденсатор формирует на выходе линейно нарастающий сигнал. Постоянная времени равна т=h_21ЭR₃С₂, где h_21Э — коэффициент передачи тока транзистора. Когда напряжение на коллекторе достигнет 3 В, интегральная мик­росхема переключится. Положительное напряжение на выводе 5 пройдет через диод и откроет транзистор. Произойдет разряд кон­денсатора С2. На коллекторе вновь появится нулевой потенциал.

Рис. 11.7

Схема начнет новый цикл работы. Схема с указанными номиналами элементов формирует выходной сигнал с амплитудой 3 В, частотой следования 100 Гц и длительностью заднего фронта 0,1 мс.

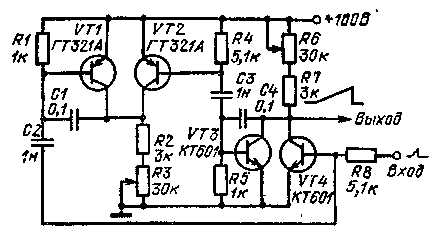

Запускаемый генератор двухполярного сигнала. Для получения высоковольтного сигнала пилообразной формы в генераторе (рис. 11.8) применяют два каскада, на выходах которых формиру­ются падающий и нарастающий сигналы. Каждый каскад состоит из двух транзисторов. Транзисторы VT2 и VT4 являются сбрасыва­ющими, a VT1 и VT3 — активными элементами, в коллекторах ко­торых формируются выходные сигналы. После включения питания напряжение на коллекторе транзистора VT3 не может скачком из­мениться. Этому препятствует ООС через конденсатор С2. Напря­жение на коллекторе будет медленно нарастать. Скорость увеличе­ния напряжения определяется постоянной времени т=Л₂1Э Cz(Ru-{-+Rт), где hzi Э — коэффициент передачи тока транзистора. Рези­стор R7 является ограничивающим. В другом каскаде в первый мо­мент появляется напряжение 100 В. Далее напряжение уменьшается и стремится к нулю. Сброс напряжения в коллекторе транзистора VT1 происходит в тот момент, когда приходит входной импульс. В это время открывается транзистор VT4. Импульсный сигнал с конденсатора С4 проходит на базу транзистора VT2 и открывает его. Происходит одновременный сброс конденсаторов С1 и С2.

Рис. 11.8

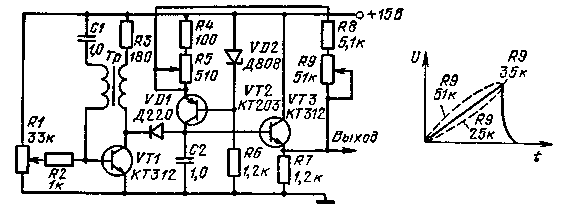

Генератор пилообразного сигнала с регулируемой линейностью. В основу генератора (рис. 11.9) положен принцип заряда конденсатора С2 стабилизированным током. Стабилизатор тока построен на транзисторе VT2. Сигнал с конденсатора С2 поступает на вход эмиттерного повторителя. При формировании пилообразного сигнала напряжение на конденсаторе увеличивается. Одновременно с повы­шением напряжения на конденсаторе увеличивается ток базы тран­зистора VT3. В результате конденсатор заряжается не постоянным током, как того требует линейное нарастание напряжения, а током, уменьшающимся во времени. На заряд конденсатора влияет входное сопротивление эмиттерного повторителя. Для получения пилообраз­ного напряжения необходимо скомпенсировать ток базы транзисто­ра. Этого можно достигнуть цепью ОС, связывающей эмиттеры тран­зисторов VT2 и VT3. С увеличением выходного сигнала эмиттерного повторителя увеличивается эмнттерный ток транзистора VT2. Меняя сопротивление резистора R9 в цепи ОС, мы можем добиться возра­стающей или убывающей формы выходного сигнала.

Рис. 11.9

Для разряда конденсатора в схеме применяется блокинг-генера-тор. Во время заряда конденсатора диод закрыт питающим напря­жением. Когда транзистор VT1 открыт, конденсатор С2 разряжает­ся через диод VD1. Амплитуда выходного сигнала регулируется ре­зистором R5, а частота — резистором R1. Максимальная амплитуда равна 15 В.
