1. Однокаскадные генераторы

Однокаскадный генератор. Генератор (рис 0 !) собран на одном транзисторе, в цег ОС которого включен дпойной Т-образ­ный мост Режим транзистора по постоянному току устанавливается с помощью тех же резисторов, что и RC-фильтр моста. В зависимости от парамет­ров моста схема генерирует колебания с частотами от 20 Гц до 20 кГц. При ука­занных на, схеме номиналах элементов ча­стота генерации равна 1 кГц. В небольших пределах (меньше 20%) частоту колеба­ний можно регулировать с помощью рези­стора R4. Для подавления колебаний бо­лее высокой частоты, которые возникают совместно с колебаниями основной, следу­ет включить резистор R5. Вспомогательные колебания возникают в основном в крем­ниевых транзисторах с большим коэффи­циентом передачи по току. Частота выход­ного сигнала определяется выражением fo=16*10⁴/RC, где f — в герцах, R — в омах, С — в микрофарадах. Двухкаскадный генератор. Параметры схемы (рис. 9.2) можно рассчитать по формулам. Определяется минимально возможное со­противление резистора R4 из выражения R₄>U_u/I, где U_a — напря­жение питания, I — максимально допустимый ток транзистора VT2. Для выполнения условий возбуждения необходимо положить коэф­фициент Y=0,05 (входит в выражение для определения R₃<YR₄/(l — Y)). При определении сопротивления резистора R2 не­обходимо руководствоваться неравенством R2>R4, а для опреде­ления емкостей конденсаторов С1 и С2 — формулами C₂ =1/w₀R₂ и C₁>2C₂/h_21ЭY. где h_21э — коэффициент передачи тока транзи­стора VT1. Сопротивление резистора R1 определяется формулой R₁>2h₂₁₃R₂. Для тех номиналов элементов, которые указаны на схеме, частота генерации равна 2 кГц. Для уменьшения нелинейных искажений необходимо подобрать сопротивление резистора R4 или R3.

Рис. 9.1 Рис. 9.2 Рис. 9.3

Генератор на полевом транзисторе. Генератор инфранизкой ча­стоты (рис. 9.3) имеет амплитуду выходного сигнала 12 В. Частота колебания равна 1 Гц. В генераторе применена ООС (резисторы R2 и R3), которая стабилизирует параметры выходного сигнала. Применение в мосте Вина резисторов больших сопротивлений зна­чительно сократило габариты конденсаторов и тем самым уменьши­ло отклонение частоты от расчетного значения.

Рис. 9.4

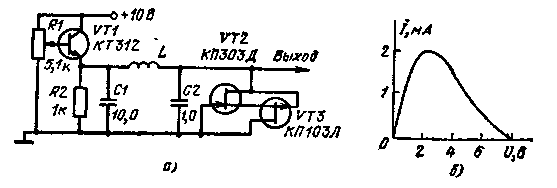

Генератор с отрицательным сопротивлением. Низкочастотный LC-генератор (рис. 9.4, а) собран на двух полевых транзисторах, ко­торые образуют устройство с отрицательным дифференциальным сопротивлением (рис. 94,6). Для установки рабочей точки яа базе транзистора VT1 меняется напряжение. С помощью этого напряже­ния меняется амплитуда выходного сигнала. Частота сигнала 1 кГц, амплитуда сигнала около 1 В.

Низкочастотный RC-генератор. Генератор (рис. 9.5) собран на четырехзвенной фазосдвигающей цепочке. Частоту выходного сиг­нала можно рассчитать по формуле

где R — в кило-омах, С — в микрофарадах. Коэффи­циент нелинейных искажений менее 1%. Для надежного возбуждения генератора необходимо применять транзисторы с коэффициентом пере­дачи тока более 50.

Рис. 9.5 Рис. 9.6

Генератор с автоматической ре­гулировкой амплитуды сигнала. Ге­нератор (рис. 9 6) собран на поле­вом транзисторе VT1 с двойным Т-образным мостом в цепи ОС. Для стабилизации амплитуды выходного сигнала в коллекторах транзисторов VT2 и VT3 колебания выпрямляют­ся детектором, собранным на элементах С6, С7, VD1, VD2. На выходе детектора формируется постоянное напряжение положи­тельной полярности. Когда колебания в генераторе отсутст­вуют, через резистор R11 протекает ток, открывающий транзистор VT4. В цепь истока полевого транзистора включен резистор R8. Сопротивление этого резистора устанавливает такой ток через тран­зистор VT1, при котором крутизна его максимальна. При генера­ции напряжение с детектора подзапирает VT4, уменьшая крутизну VT1 и тем самым стабилизируя амплитуду генератора. Частота ге­нерируемых колебаний 1 кГц. Для увеличения или уменьшения ча­стоты выходного сигнала необходимо пропорционально изменить номиналы элементов R1 — R3, С2 — С4. Меняя соотношение резисто­ров R10 и R11, можно менять амплитуду выходного сигнала.
