2. Многозвенные фильтры

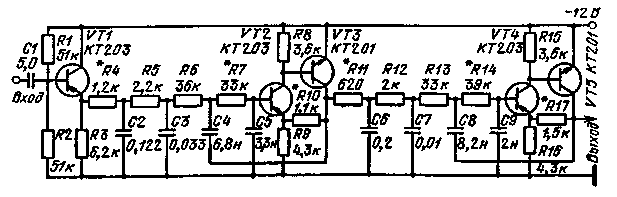

Фильтр низких частот восьмого порядка. Активный ФНЧ (рис. 5.7) имеет частоту среза 1 кГц. Неравномерность частотной характеристики в полосе пропускания не более 3 дБ. Затухание вне полосы пропускания при расстройке на октаву равно более 40 дБ. Входное сопротивление фильтра более 20 кОм, а выходное — менее 500 Ом. Максимальный входной сигнал, при котором отсут­ствуют нелинейные искажения, равен 1 В. Диапазон рабочей тем­пературы от — 40 до +40° С. При использовании схемы для постро­ения фильтра с частотой среза выше (ниже) 1 кГц необходимо пропорционально увеличить (уменьшить) емкости конденсаторов С2 —С9.

Рис. 5.7

Рис. 5.8

Фильтр настраивается следующим образом. С помощью рези­сторов R7 и R10 устанавливаются коэффициенты передачи (равны­ми 0,9 на частоте среза f_ep и 0,27 на частоте 2 f_ср). Настройка второго звена осуществляется резисторами R14 и R17, которые устанавливают коэффициенты передачи равным 2,56 на частоте среза и 0,324 на двойной частоте среза. На частоте среза звено R4, С2 должно иметь коэффициент передачи 0,66- звено R5 СЗ — 0,92; Rll, C6-OM и R12. С7-0.95. Общая настройка фильтра осуществляется с помощью резисторов R11 и R4. Общий коэффици­ент передачи должен быть равен на частоте среза 0,71, а на двой­ной частоте 0,0071.

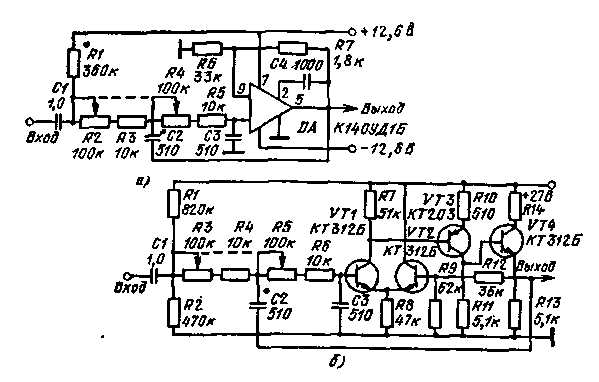

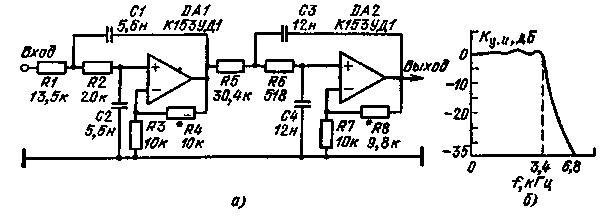

Фильтр с регулируемой частотой среза. Активный ФНЧ (рис. 5.8,с) имеет крутизну спада АЧХ вне полосы пропускания 12 дБ/октава. Регулировка крутизны cuaia осуществляется подбо­ром емкости конденсатора С2. Частота среза устанавливается ре­зисторами R2 и R4 (спаренные). Она может плавно меняться от 3 до 34 кГц. Режим ОУ устанавливается резистором R1. Коэффи­циент передачи фильтра равен единице. В диапазоне температур от -20 до +55° С уход частоты среза составляет примерно 4%. Аналогичный фильтр на транзисторах приведен на схеме рис. 5.8,6. Фильтр низкой частоты четвертого порядка. Двухкаскадный ФНЧ (рис. 5.9, и) имеет частоту среза 3,5 кГц. Для настройки фильтра и устранения самовозбуждения схемы необходимо устано­вить коэффициенты передачи ОУ с помощью резисторов R4 и R8.

Элементы фазосдвигающих цепей должны иметь точность 1%. На рис. 5.9, б приведен вид АЧХ фильтра.

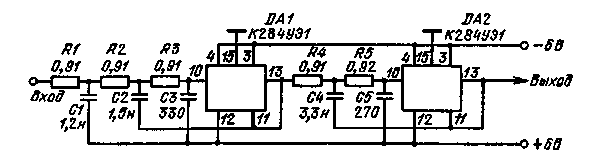

Активный ФНЧ с частотой среза 180 Гц. Фильтр построен на основе интегральной микросхемы типа К284УЭ1 (рис. 5.10). Часто­та среза на уровне 3 дБ равна 180 Гц. Крутизна спада АЧХ вне полосы пропускания равна 24 дБ/октава. Коэффициент передачи 0,98. При изменении температуры от — 60 до +70° С коэффициент передачи меняется на 2%. Максимальная амплитуда входного сиг­нала 2 В. Коэффициент нелинейных искажений составляет 0,8% при амплитуде входного сигнала, равной 2 В, и R_н = 8 кОм. Дина­мический диапазон 90 дБ при отношении сигнал-шум, равен 3.

Рис. 5.9

Рис. 5.10

Рис. 5.11

Рис. 5.12

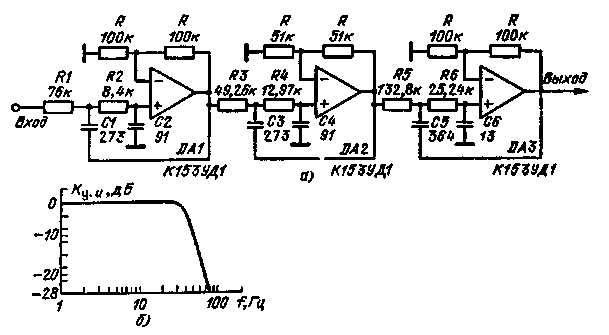

Фильтр низкой частоты с частотой среза 40 Гц. Фильтр низкой частоты шестого порядка (рис. 5.11, а) построен на трех ОУ и име­ет спад АЧХ 36 дБ/октава вне полосы пропускания. Применение элементов с 5%-ным разбросом вызывает отклонение частоты среза на 3%. Подстройка фильтра осуществляется с помощью резисторов Rl. R3 и R5. Форма АЧХ проиллюстрирована на рис. 5.11,6.

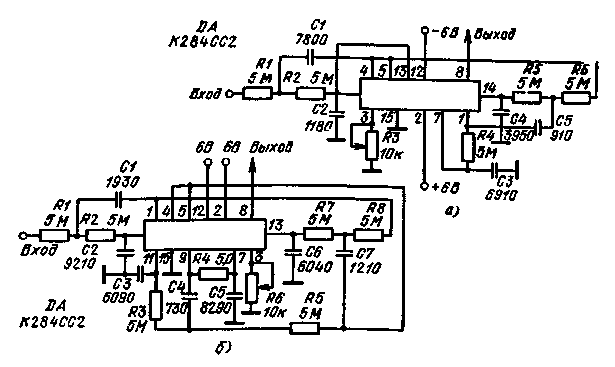

Фильтры на микросхеме К284СС2. Фильтр нижних частот (рис. 5.12, а) имеет частоту среза 10 Гц. Крутизна спада АЧХ вне полосы не менее 30 дБ/октава. Неравномерность частотной харак­теристики в полосе пропускания не более 0,2 дБ. Для схемы рис. Ь.12, б частота среза фильтра равна 15 Гц. Крутизна спада АЧХ не менее 42 дБ/октава. Неравномерность частотной характери­стики не более 0,5 дБ.
