16. Усилители с ару

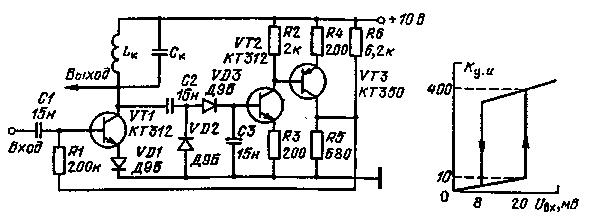

Усилитель с гистерезисной характеристикой. В основу этой схемы (рис. 4.95) положена схема логарифмического усилителя. От­личительной особенностью схемы является дополнительный каскад на VT3, осуществляющий ПОС по постоянному току.

При отсутствии входного сигнала базовый ток транзистора VT1 определяется резисторами Rl, R6 и напряжением питания. Коэффи­циент усиления каскада около 10. Когда амплитуда входного сиг­нала достигнет 20 мВ, на выходе детектора появится постоянное напряжение, открывающее транзистор VT2. Уменьшение напряже­ния на коллекторе этого транзистора откроет транзистор VT3. В его коллекторной цепи появится постоянное напряжение, которое смес­тит рабочую точку транзистора VT1 в область с большим усилени­ем. В результате амплитуда переменного сигнала в коллекторе тран­зистора VT1 увеличится. Это в свою очередь приведет к дальнейше­му увеличению усиления транзистора VT1. Коэффициент усиления схемы увеличится до 400. Транзистор VT3 полностью откроется. При уменьшении амплитуды входного сигнала в режиме максималь­ного усиления схема вернется в исходное состояние. Переход про­изойдет при амплитуде 8 мВ.

Составной каскад. Резонансный усилитель, схема которого пред­ставлена на рис. 4.96, а, настроен на частоту 465 кГц. Полоса про­пускания контура 2,5 кГц. Коэффициент усиления на резонансной частоте определяется K_у._и = 1 + (RoefRa) = 100, где R_oe — резонансное сопротивление контура. Коэффициент усиления практически не зави­сит от сопротивления нагрузки при R_н>5 кОм (рис. 4.96,6). В уси­лителе предусмотрено управление коэффициентом передачи при изме­нении смещения транзистора VT1. Зависимость коэффициента усиле­ния от управляющего напряжения представлена на рис. 4.96, в. При включении последовательно двух каскадов необходимо введение рези­стора сопротивлением R=l кОм между этими каскадами.

Рис. 4.95

Рис. 4.96

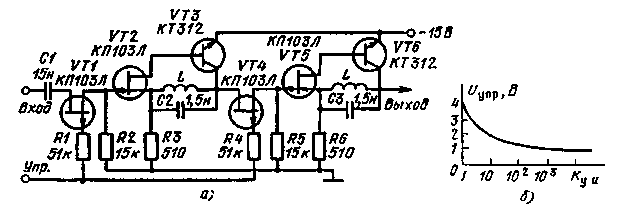

Усилитель с управляемым коэффициентом усиления. Усилитель (рнс. 4.97, а) содержит два одинаковых резонансных каскада на составных транзисторах VT2, VT3 и VT5, VT6. На входе каждого каскада включен управляемый Т-образный аттенюатор, в качестве горизонтального плеча которого использованы полевые транзисторы VTI и VT4. Зависимость коэффициента усиления от управляющего напряжения представлена на графике (рис. 4.97,6). Общий диапа­зон регулировки около 80 дБ.

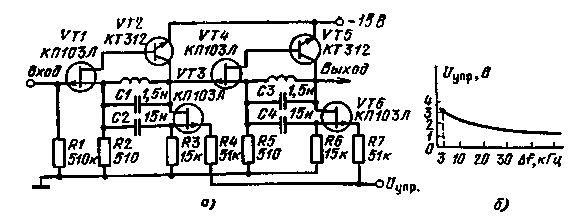

Усилитель с регулируемой полосой пропускания. Двухкаскад-ный усилитель (рис. 4.98, а) предназначен для работы на частоте 465 кГц и содержит два резонансных каскада на составных транзи­сторах VTI, VT2 и VT4, VT6. Регулировка полосы пропускания осу­ществляется подключением сопротивления полевого транзистора па­раллельно контуру. В первом каскаде роль регулирующего элемелта выполняет транзистор VT3, а во втором — VT6. Начальная полоса пропускания каждого контура составляет около 2 кГц. Зависимость общей полосы пропускания от управляющего напряжения представ­лена на графике (рис. 4.98,6).

Два усилителя на микросхемах. В основу схем усилителей (рис. 4.99) положена интегральная микросхема К122УД1, содержа­щая усилительный дифференциальный каскад на биполярных тран­зисторах, режим которых по току задан генератором стабильного тока на биполярном транзисторе. Схемы представляют собой одно каскадный резонансный усилитель с подачей входного сигнала (рис. 4.99, а) на базу транзистора дифференциальной пары и на базу токозадающего транзистора (рис. 4.99,6). В обеих схемах уп­равляющее напряжение подается на базу второго транзистора диф­ференциальной пары. За счет перераспределения токов транзисторов дифференциальной пары в зависимости от U_уПр получено изменение коэффициента усиления каскада. Ввиду использования различных выводов микросхемы для подачи входного сигнала получены раз­ные зависимости Kу.и от U_ynp, что проиллюстрировано на графиках. Частота настройки усилителей 100 кГц. Начальный коэффициент усиления (при U_упр = 0) равен примерно 20.

Рис. 4.97

Рис. 4.98

Рис. 4.99

Рис. 4.100

Регулируемый усилитель с ОБ. Резонансный усилитель на ча­стоту 465 кГц (рис. 4.100, а) собран на транзисторе VT2, который работает в схеме с ОБ. В его эмиттерной цепи включен полевой транзистор, выполняющий функции переменного сопротивления. Управляющее напряжение положительной полярности подается на затвор транзистора VT1 через резистор R2. Зависимость K_у._и уси­лителя от U_упр представлена на графике (рис. 4.100,6). Амплитуда входного сигнала не должна превышать 10 мВ.
