14. Чувствительные упч

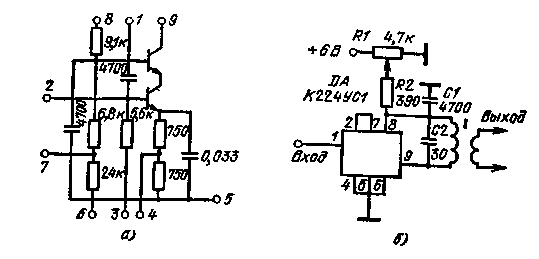

Каскодный резонансный усилитель. В основу усилителя положена интегральная микросхема К224УС1 (рис. 4.86, а). Схема УВЧ приведена на рис. 4.86,6. Потенциометр R1 позволяет изменять коэффициент усиления каскада до 100. Параметры микросхемы позволяют создать усилитель на частоты до 100 МГц. Входное сопротивление равно 150 Ом.

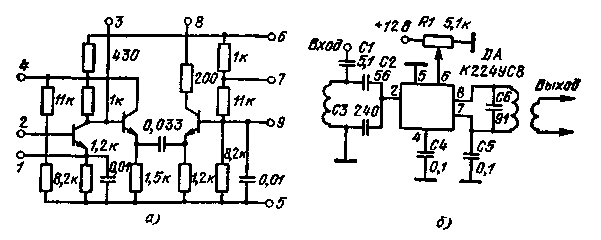

Усилитель промежуточной частоты звука. Усилитель (рис. 487,6) выполнен на микросхеме К224УС8 (рис. 4.87, а), специально рассчитанной для работы в усилителе промежуточной частоты (УПЧ) звукового сопровождения. На вход схемы подастся сигнал с частотой 6,5 МГц. Микросхема усиливает и одновременно ограничивает сигнал. Полоса пропускания не менее 250 кГц Коэффициент усиления более 100. С помощью потенциометра R1 можо регулировать усиление каскада более чем в 100 раз.
Приемник с прямым преобразованием в диапазоне 80 м. Схема приемника (рис. 4.88) построена на базе двух микросхем cepии К237. Микросхема DAI выполняет функции УВЧ с входным контуром L1C2C3 гетеродина, частота настройки которого определяется контуром L2T9C10, и балансного смесителя, нагрузкой которого является контур L3, С8, настроенный на промежуточную частоту.
Сигнал промежуточной частоты проходит ФСС и поступает на вход микросхемы DA2, где он детектируется и усиливается. Нагрузкой является телефон с сопротивлением 200 Ом.
Настройка приемника осуществляется блоком конденсаторов СЗ, С9. Коэффициент усиления по высокой частоте регулируется переменным резистором R2 путем изменения напряжения на коллекторе транзистора УВЧ. Усиление по промежуточной частоте определяется резистором R4.
Рис. 4.86
Рис. 4.87
Рис. 4.88
Рис. 4.89

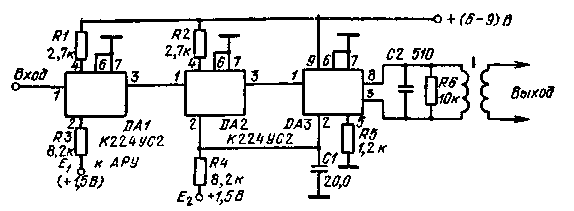

Усилитель промежуточной частоты на микросхемах К224УС2. Усилитель промежуточной частоты на 465 кГц построен на трех микросхемах (рис. 4.89). Первые две микросхемы работают в каскадах, выполненных по апериодической схеме. Последний каскад выполнен по схеме резонансного усилителя. Резистор R6 определяет полосу пропускания усилителя. В первом каскаде на вывод 2 микросхемы подводится напряжение АРУ, которое при отсутствии сигнала должно быть равно 1,5 В, при этом усиление УПЧ максимально и равно 103. При использовании в схеме детектора микросхемы К224ЖАГ можно обеспечить изменение выходного сигнала УПЧ на 1 дБ при изменении напряжения на входе более 40 дБ. Входной сигнал УПЧ может меняться в пределах от 102 до 104 мкВ. Резистором R5 устанавливается эмиттерный ток транзистора последнего каскада.
15. Полосовые усилители
Линейный полосовой усилитель. Усилитель построен на двух ОУ типа К140УД1Б (рис. 4.90). На DAI выполнен усилитель с переменным коэффициентом усиления. Для уменьшения сдвигов постоянной составляющей на выходе DA1 изменение коэффициента усиления производится одновременным изменением резисторов как в цепи ОС, так и в неинвертирующем входе (переключатель П2). Нижняя граничная частота усиления определяется положением переключателя П1: 0,1; 6; 16; 160; 1600; 16000 Гц. Верхняя граничная частота определяется положением переключателя П3: 10; 100 Гц; 1; 10; 100 кГц и 1 МГц.
Следует учесть, что ОУ типа К140УД1Б имеет спад АЧХ с крутизной 6 дБ/октава, начиная с частоты 10 кГц, так что при коэффициенте усиления 500 верхняя граничная частота усилителя будет равна 5 кГц.
Рис. 4.90
Рис. 4.91

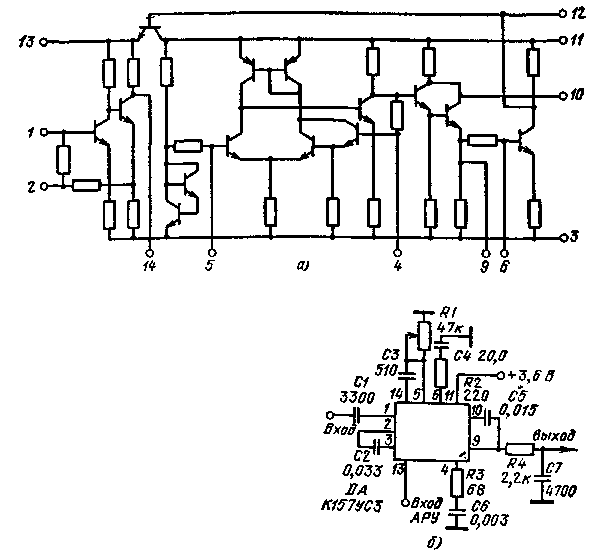

Усилитель промежуточной частоты с АРУ на микросхеме К157УСЗ. Принципиальная схема К157УСЗ приведена на рис. 4.91, а, а периодический УПЧ на ней на рис. 4.91,6. В усилителе интегральная микросхема выполняет несколько функций. В ней происходит усиление сигнала с частотой 465 кГц, детектирование этого сигнала и усиление постоянной составляющей в цепи АРУ. Для входного сигнала, имеющего глубину модуляции 30% для сигналов от 50 мкВ до 3 мВ, выходной сигнал меняется не более чем на 6 дБ. Для входного сигнала 0,3 мВ коэффициент гармоник по модулирующему сигналу не более 3 %. Коэффициент усиления схемы более 103. Напряжение сигнала АРУ должно находиться в пределах 3 — 4,5 В.
Рис. 4.92

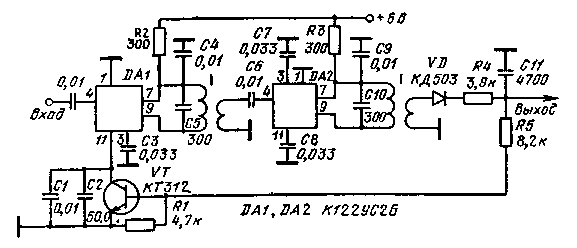

Усилитель промежуточной частоты на микросхемах К122УС2Б. Схема УПЧ (рис. 4.92) содержит два резонансных каскада усиления, детектор и УПТ цепи АРУ. Чувствительность схемы 10 мкВ. Напряжение шума, приведенное ко входу, 1 мкВ. Полоса пропускания 15 кГц. Схема АРУ обеспечивает изменение выходного сигнала на 6 дБ при изменении входного сигнала на 46 дБ.
Усилитель с регулируемой полосой пропускания. Усилитель построен на ОУ типа К140УД1Б (рис. 4.93), в цепь ООС которого включен контур. Часть выходного сигнала с делителя R2, R3 подается на неинвертирующий вход ОУ. На резонансной частоте контура без ПОС усиление каскада будет определяться выражением Kу u = wL/R1 — l/wCR1. При введении ПОС усиление каскада увеличивается, а полоса пропускания усилителя сужается, т. е. увеличивается эквивалентная добротность контура. Усилитель имеет низкое полное выходное сопротивление, что упрощает согласование его с последующими устройствами. Верхняя граничная частота использования схемы определяется частотными свойствами ОУ.

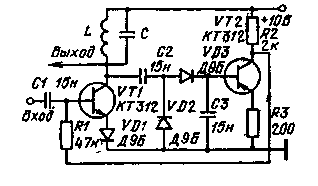

Логарифмический усилитель. Усилитель (рис. 4.94) состоит из транзистора VT1, колебательного контура, настроенного на частоту 100 кГц, схемы детектирования, включающей конденсаторы С2, СЗ, диоды VD2, VD3 и УПТ на транзисторе VT2. Последний управляет базовым током транзистора VT1, что приводит к изменению коэффициента усиления каскада. При увеличении амплитуды входного сигнала, когда напряжение на конденсаторе СЗ оказывается достаточным для открывания транзистора VT2, напряжение на его коллекторе будет уменьшаться, что приведет к уменьшению коэффициента передачи транзистора VT1. В результате амплитудная характеристика близка к логарифмической. Максимальный коэффициент усиления схемы около 100.
Рис. 4.93 Рис. 4.94
