Конструкция выносного широкополосного аттенюатора и его регулировка

Выносной широкополосный аттенюатор состоит из трех звеньев. Каж­дое звено представляет собой отрезок коаксиальной линии, в разрыв централь­ного проводника которой включен ослабляющий резистор, замкнутый на одном конце на корпус резистором сопротивлением 75 Ом. Звенья аттенюатора имеют нормализованные высокочастотные разъемы — гнездо-штырь. для включения его в высокочастотный тракт. В качестве сопротивлений делителей напряже­ния в данном аттенюаторе использованы резисторы типа БЛП, которые сохраняют свои параметры в широком диапазоне частот, что позволяет получить малую зависимость ослабления аттенюатора от частоты (табл. 2).

Таблица 2

Ослабление аттенюатора, ДБ	Ослабление на частоте 100 кГц, дБ	Ослабление на частоте 25 МГц, дБ	Ослабление аттенюатора, дБ	Ослабление на частоте 100 кГц, дБ	Ослабление на частоте 25 МГц, дБ
20 40	20,7 40,8	22 42,5	20 + 40 20+40+60	60,5 120,9	65 124
60	61,2	62,6

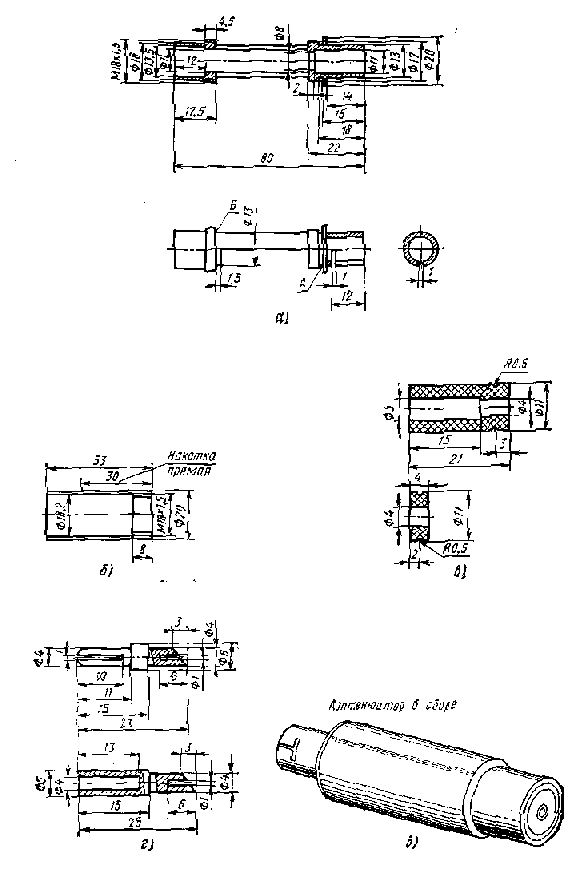

Чтобы не увеличить частотную погрешность аттенюатора, необходимо его изготовить в соответствии с приведенными размерами на рис. 3 и собрать в определенной последовательности. Вначале вклеивают клеем БФ-2 в текстоли товые втулки подходящих размеров (рис. 3,в) гнездо и штырь. Далее со­бираются сами разъемы, для чего собранные узлы втулок помещают в кор­пус аттенюатора (рис. 3, а) и, используя выточки на корпусах втулок, закреп­ляют в нем. Втулку штыря с большой осторожностью равномерно кернят в трех, четырех точках по окружности, отмеченной буквой А, а втулку гнезда закрепляют в двух точках, отмеченных буквой Б легкой просечкой зубилом кромки корпуса аттенюатора. Как показала практика, вместо плотной посад­ки или вклеивания клеем штыря и гнезда в текстолитовые втулки, можно бы­стрее и проще их закрепить, используя один виток луженого медного провода диаметром около 0,4 мм, который надевается после их сборки с противопо­ложной стороны и аккуратно опаивается. При дальнейшем монтаже каждой ячейки аттенюатора следует обратить особое внимание на минимальность дли-ны соединительных проводов и выводов радиоэлементов, а также на аккурат­ность выполнения самого монтажа и тщательность пайки. После окончатель­ной сборки аттенюатора его контакты (рис. 3. г) следует промыть этиловым спиртом и на каждую ячейку плотно навинтить предохранительный корпус-экран (рис. 3,6).

Рис. 3

Регулировку аттенюатора проводят только на постоянном токе. Если все же у радиоконструктора есть возможность воспользоваться промышленной установкой для поверки аттенюаторов типа Д1-1 или Д1-9, то, используя ме­тодику по работе с ними, можно заметно улучшить частотную характеристику подобного аттенюатора перемещением резисторов делителей по отношению к корпусу. При этом после каждого перемещения резисторов следует не забы­вать туго навинчивать экраны на корпуса ячеек и только после этого снова проверять их. Как отмечалось, небольшая частотная погрешность аттенюатора проявляется в самой высокочастотной части его диапазона, поэтому его про­верять можно лишь на двух частотах: 0,1 и 25 МГц.
