Счетчики

Двоичный четырехразрядный счетчик типа К133ИЕ5. Счетчик импульсов (делитель частоты) - это устройство, предназначенное для счета числа импульсов, поступающих на его вход. Счетчик (рис. 13) состоит из отдельного триггера со счетным входом и трех последовательно соединенных таких же триггеров, образующих счетчик с коэффициентом пересчета 8. Если соединить выводы 12 и 1, то получим счетчик с коэффициентом пересчета 16, работающий в коде 1-2-4-8. Триггеры счетчика устанавли­ваются в состояние нуль при подаче положительных сигналов на входы RO счетчика (выводы 2, 3). Полярность входных счетных импульсов, подаваемых на входы С1 и С2 - положительная. Триггеры счетчика переключаются по срезу входных счетных им­пульсов.

Рис. 14. Условное изображение двоично-десятичного счетчика и временная диаграмма его работы

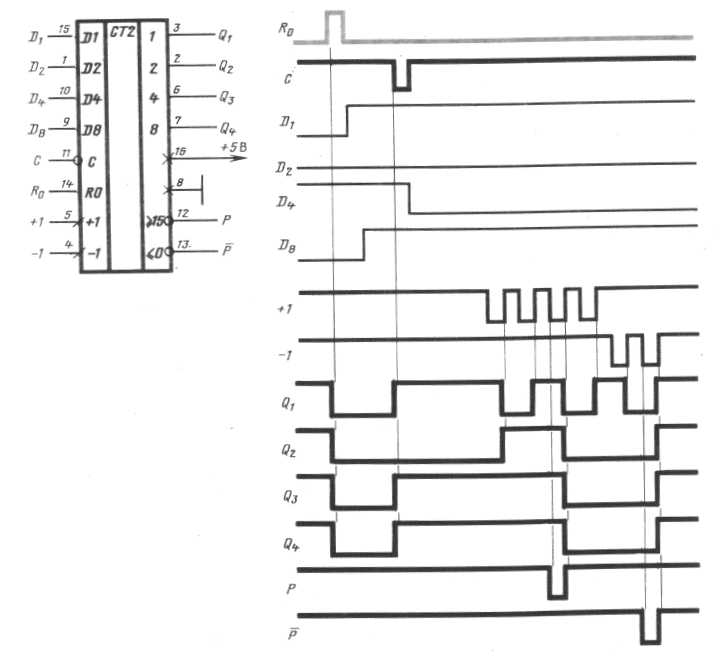

Рис. 15. Условное изображение и временная диаграмма работы двоичного реверсивного счетчика

Двоично-десятичный четырехразрядный счетчик типа К133ИЕ2 (рис. 14). Счетчик состоит из отдельного счетного триггера и трех последовательно соединенных таких же триггеров с обратными связями, образующих счетчик с коэффициентом пересчета 5. При объединении выводов 12 к 1 счетчик обеспечивает коэффициент пересчета 10. Счетчик устанавливается в состояние нуль при подаче на вход RO напряжения высокого уровня (логической единицы) (выводы 2,3). Установка счетчика в состояние 1001 в телевизионных играх не используется. Полярность входных импульсов на входах С1 и С2 - положительная. Счетчик работает в коде 1-2-4-8.

Четырехразрядный двоичный реверсивный счетчик типа К133ИЕ7 (рис, 15). Счет­чик работает в коде 1-2-4-8 с коэффициентом деления на 16. В отличие от рассмотрен­ных ранее счетчиков, данная микросхема имеет большое число входов и выходов. Вход RO служит для установки счетчика в исходное (нулевое) состояние. На вход С при этом должно быть подано напряжение высокого уровня. Установка счетчика в нуль производится при подаче положительного сигнала на вход RO. В остальное время рабо­ты на входе RO должно быть напряжение низкого уровня. Предварительная запись в счетчик любого числа от 0 до 15 по входам Dl, D2, D4, D8 (D8 - старший разряд) возможна при подаче на вход С отрицательного импульса.

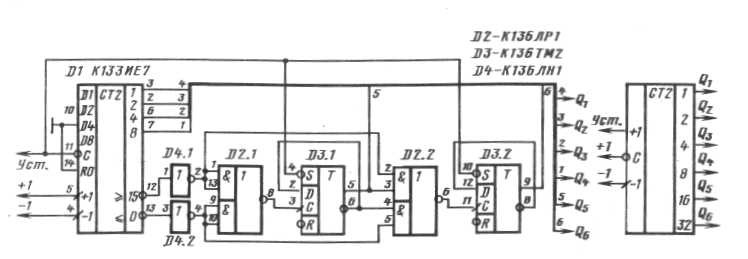

Рис. 16. Принципиальная схема и условное изображение шестнразрядного реверсивного счетчика

Режим предварительной записи используется в игровой приставке "Скачки" для установки изображений лошадей на линию старта. Прямой счет происходит при подаче отрицательных импульсов на вход +7. На входах -1 и С при этом должныбьпъсда-ничные сигналы. Триггеры счетчика переключаются по срезам входных импульсов Одновременно с каждым 16-м импульсом на выходе > 15 формируется отрицательный импульс, который может подаваться на вход +1 следующего счетчика. При обратном счете входные импульсы подают на вход -1 (при единичных уровнях на входах +10, С, а выходные импульсы снимают с выхода < О.

В телевизионной приставке "Скачки" используются шестиразрядные реверсивные счетчики (рис. 16). Функционирование шестиразрядного счетчика ничем не отличается от рассмотренного ранее счетчика К133ИЕ7.
