Счетчик зон и формирователь дорожек

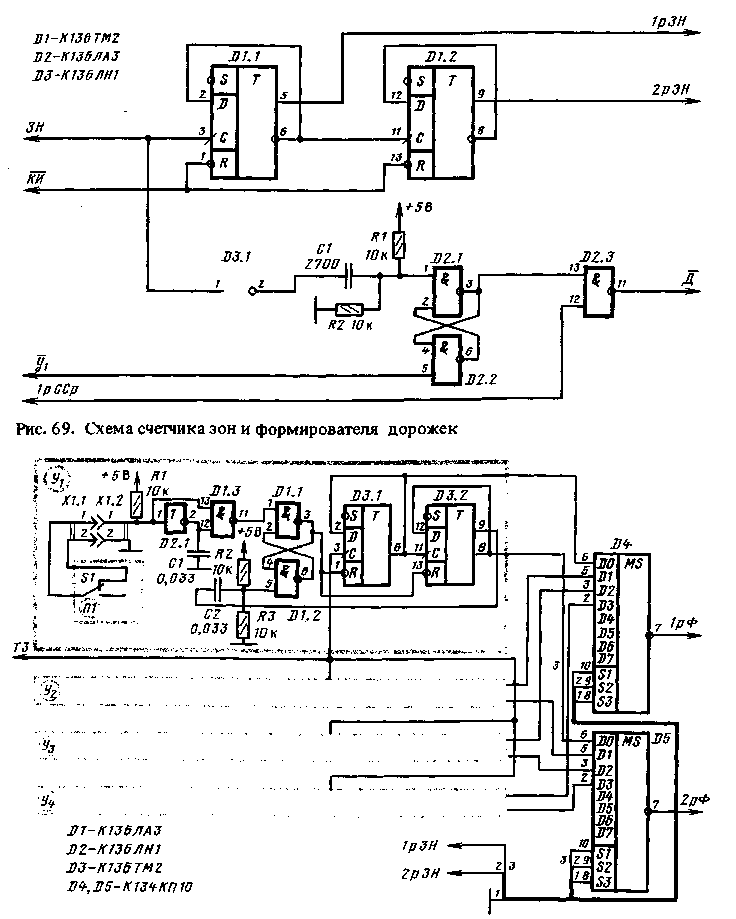

Принципиальная схема устройства приведена на рис. 69. Счетчик зон состоит из двух D-триггеров, выполненных на микросхеме D1, работающих в счетном режиме. Исходное состояние на его выходах устанавливается кадровыми синхроимпульсами. На вход счетчика подаются импульсы коммутации зон ЗН с узла тактирования. Счетчик в течение кадра формирует четыре двухразрядных кода номера зоны (см. рис. 66).

Формирователь дорожек (рис. 69) выполнен на RS-триггере на элементах D2. 1, D2.2 и D3.1, D2.3. Запускается триггер положительным импульсом коммутации зоны и возвращается в исходное состояние импульсом y_t. На элементе D2.3 импульсы, сформированные триггером D2.1, D2.2, стробируются сигналом с формирователя препятствий, создавая иллюзию движения дорожек вместе с препятствиями.

Узел управления лошадью

Принципиальная схема узла управления "лошадью" приведена на рис. 70. Узел состоит из четырех однотипных устройств управления прыжком и двух мульти­плексоров, который передают код прыжка с каждого из устройств на дешифратор прыжка. Рассмотрим работу одного из устройств управления прыжком. Он оформлен в виде выносного пульта П1 с контактным переключателем S1. Пульт соединяется с прис­тавкой посредством кабеля. В исходном состоянии триггеры на микросхеме D3 закры­ты по входам R напряжением низкого уровня с выхода RS-триггера на элементах D1₀ I, D1₀ 2. При нажатии кнопки S1 (режим прыжка) .КЗ¹-триггер устанавливается в единицу, и на вход триггеров на микросхеме D3 воздействуют импульсы с формировате­ля препятствий. D-трштеры последовательно принимают состояния от 00 до 11. Четвер­тым импульсом оба D-тригтера устанавливаются в 00. Перепад напряжения с прямого выхода триггера D3, 2 дифференцируется цепью R2, R3, С2 и устанавливает RS-трттер также в нулевое состояние. С выхода элемента D1. 1 напряжение низкого уровня вновь закрывает микросхему D3 до следующего нажатия кнопки S1.

Инверсные сигналы с выходов микросхемы D3, а также с остальных устройств уп­равления прыжком подаются на мультиплексоры D4, D5. На адресные входы мульти­плексоров подан двоичный код со счетчика зоны (см..рис. 69). Таким образом мульти­плексоры поочередно в соответствии с кодом зоны выводят код прыжка каждого из устройств управления прыжком на дешифратор прыжка (см. рис. 68).

Если играющий удерживает кнопку S1 в нажатом состоянии некоторое время, большее чем время возврата RS-трттера в исходное состояние, то при отпускании кнопки из-за дребезга контактов возможен повторный запуск D-триггеров, т. с. пов­торный прыжок лошади. Это дополнительный фактор занимательности игры.

Рис. 70. Принципиальная схема узла управления лошадью

Формирователь финиша

Схема формирователя показана на рис. 71. На элементе D1 выделяется сигнал изображения финиша, который, пройдя инвертор D2. 1, поступает на устройство совпа⁴-дения D3. 1. На второй вход устройства совпадения подаются импульсы с графогенера-тора. При совпадении импульсов финиша с импульсами изображения лошади и наездни­ка отрицательный импульс с выхода D3. 1 опрокидывает триггер на элементах D3. 2, ПЗ. 3. С выхода триггера напряжение низкого уровня поступает в формирователь пре­пятствий.
