Электронные устройства для гитары

Электрогитары стали неотъемлемой частью досуга молодежи. Занимаясь самостоятельно или в коллективе, электрогитаристы доставляют удовольствие своей игрой на концертах как на клубной сцене, так и на открытой эстраде, танцплощадке или импровизированной сцене полевого стана. В нашей стране много профессиональных и любительских вокально-инструментальных ансамблей, объединяющих любителей электромузыкальных инструментов (ЭМИ), самым массовым и популярным из которых является электрогитара.

О том, как выбрать или самому сделать электрогитару, подробно рассмат­ривается в специальных книгах и брошюрах, некоторые из них указаны в спис­ке литературы. Здесь речь пойдет в основном об «электронном вооружении» гитары. Говоря об ЭМИ, в том числе и об электрогитаре, следует всегда иметь в виду, что каким бы дорогим и сложным не был тот или иной инструмент, качество звучания его во многом зависит от характеристик усилителя НЧ и громкоговорителя, совместно с которыми он будет работать.

Существует мнение, что электрогитары появились недавно, всего около двух десятилетий назад. Но это не так. Электрогитары появились в нашей стране еще в начале 30-х годов и пользовались большим успехом. Уже на первых выстав­ках радиолюбительского творчества демонстрировались вполне совершенные электрогитары и усилители к ним. Но, конечно, усилители были ламповыми, громоздкими, со значительным уровнем искажений сигнала. Бурное развитие транзисторной техники позволило создавать легкие, малогабаритные и эконо­мичные усилители НЧ большой мощности, с малыми искажениями. Все это и предопределило большую полупроводность электрогитары.

Не менее важно и то, что одновременно с развитием транзисторной электро­ники были найдены и реализованы возможности по управлению звучанием элек­трогитары электрическим путем, разработан целый ряд электронных устройств, расширяющих ее звуковые и исполнительские возможности.

В этой главе речь пойдет о подключении звукоснимателей электрогитары к усилителю, а также о различных дополнительных приставках и устройствах для электрогитары и электроакустических установках для совместной работы с ней.

Звукосниматель электрогитары

Электрогитары как отечественные, так и зарубежного производства обычно оснащают одним или несколькими звукоснимателями. Кроме того, на электрогитаре нередко имеются регуляторы тембра и громкости, а также ком­мутаторы звукоснимателей и другие устройства. Звукосниматель должен обес­печивать выходное напряжение при щипке одной струны около 10 — 30 мВ. Это напряжение подается на вход усилителя НЧ по экранированному кабелю, снаб­женному разъемом.

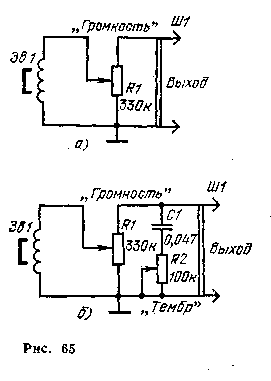

Если на гитаре один звукосниматель, можно обойтись только регулятором громкости (рис. 65,а) или регуляторами громкости и тембра (рис. 65,6). В на­стоящее время промышленность выпускает несколько разновидностей звукосни­мателей для электрогитар. Самостоятельное изготовление высококачественных звукоснимателей является делом, требующим определенного слесарного навыка, а также станочного оборудования. Регулятор тембра ослабляет средние и в еще большей степени высшие звуковые частоты по мере перемещения движка ре­зистора R2 вверх (по схеме). Конденсатор С1 — МБМ, БМ-2 или КЛС. Пере­менные резисторы — СПЗ-4. Следует отметить, что для плавного регулирования громкости и тембра необходимо, чтобы резистор R1 был группы В, a R2 — группы А.

На рис. 66 приведены варианты схемы включения двух звукоснимателей ги­тары. В первом варианте (рис. 66,а) предусмотрено раздельное регулирование громкости (R1 и R2) и общий плавный регулятор тембра. Второй вариант (рис. 66,6) содержит индивидуальные частотные корректирующие цепи для каждого звукоснимателя. К звукоснимателю Зв1 подключена интегрирующая цепь R1C1, уменьшающая уровень высокочастотных составляющих спектра сигнала, а к звукоснимателю Зв2 — дифференцирующая цепь C2R4, которая ослабляет низ­шие частоты. Переключателем В1 можно быстро менять тембр звучания элект­рогитары. Для того чтобы входные цепи усилителя НЧ не оказывали замет­ного воздействия на частотные характеристики звукоснимателей, введены раз­вязывающие резисторы R3 и R5.

Современные концертные электрогитары могут иметь и большее число зву­коснимателей, чем позволяет в широких пределах изменять окраску звучания. Сигналы со звукоснимателей подают на вход усилителя НЧ через сложное усилительно-коммутационное устройство, которое по существу является даль­нейшим развитием рассмотренных устройств.

Для других электрических щипковых инструментов (домбра, мандолина, ба­лалайка) блоки регулирования и коммутации могут быть аналогичными. В тех случаях, когда нет возможности приобрести специальный звукосниматель для каждого из этих инструментов, можно использовать гитарные звукосниматели без каких-либо переделок. Возможно, потребуется только подобрать наилучшее положение звукоснимателя на деке инструмента.

Следует иметь в виду, что регуляторы громкости и тембра заметно ослаб­ляют сигнал звукоснимателя. Это требует тщательного экранирования всех входных цепей и предъявляет повышенные требования к усилителю.

Рис. 66
