Групповой излучатель с четырьмя головками

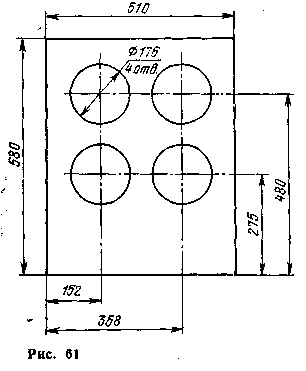

На рис. 61 изображена разметка передней панели громкоговорителя, в котором установлены четыре однотипных четырехваттных головки (4ГД-4, 4ГД-35, 4ГД-36). Его номинальная мощность — 16 Вт (паспортная — до 30 Вт), сопротивление зависит от выбранного типа головок и способа соединения их звуковых катушек (оно может быть равно 8 или 32 Ом для 4ГД-4 и 4 или 16 Ом для остальных). Громкоговоритель эффективно воспроизводит частоты от 45 — 50 Гц до 12 — 14 кГц.

Задняя стенка у ящика отсутствует. Глубина его — 150 мм. На дне ящи­ка изнутри можно разместить усилитель НЧ и автономный источник питания (или выпрямитель), причем каких-либо перегородок для них не требуется.

Динамические головки громкоговорителя могут быть соединены последова­тельно или смешанно (параллельно-последовательно), как показано на рис. 62,а и б соответственно. Во всех случаях обязательно синфазное включение головок, что обеспечивается правильным подключе­нием начала и конца звуковых катушек. У современных головок на диффузородержа-теле есть цветные метки, обозначающие начало катушки (на рис. 62 обозначено точками).

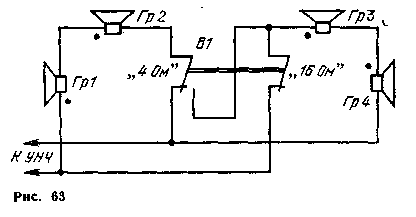

При описании усилителей НЧ было ука­зано, что их выходная мощность зависит от сопротивления нагрузки. Поэтому, исполь­зуя различные варианты включения голо­вок, можно подбирать желаемые характе­ристики усилителя. Например, в том случае, когда усилитель питается от батарей элемен­тов, целесообразно увеличить сопротивление нагрузки и тем самым снизить потребляе­мый ток. Для этого головки включают по­следовательно. Если каждая головка име­ет сопротивление 4 Ом, то громкоговори­тель будет иметь 16 Ом. Параллельно-по­следовательное соединение головок предпо­чтительно при питании усилителя от мощного выпрямителя. В этом случае сопротивление громкоговорителя будет равно сопротивлению одной головки. Описанные в этой книге усилители НЧ могут работать как с автономным (батарейным), так и с сетевым питанием. Путем несложной коммутации зву­ковых катушек головок переключателем В1, как это показано на схеме рис. 63, можно обеспечить более полное использование источников питания. Тумблер устанавливают внутри ящика громкоговорителя рядом с головками.

Групповой излучатель с шестью головками

Для вокально-инструментальных ансамблей, при проведении танце­вальных вечеров в большом зале нужны громкоговорители с номинальной мощ­ностью не менее 20 Вт. Очевидно, что располагая четырехваттными головками, такой громкоговоритель можно собрать только при наличии пяти или шести го­ловок. При пяти головках трудно обеспечить одинаковый ток через них в па­раллельно-последовательном соединении, а последовательное соединение дает чрезмерно большое сопротивление громкоговорителя. Поэтому удобнее устано­вить в громкоговоритель шесть головок, включив их по три последовательно и обе группы параллельно. При сопро­тивлении каждой головки 4 Ом со­противление громкоговорителя бу­дет равно 6 Ом, что хорошо согла­суется с большинством усилителей НЧ. Фазировка головок в громко­говорителе обязательна.

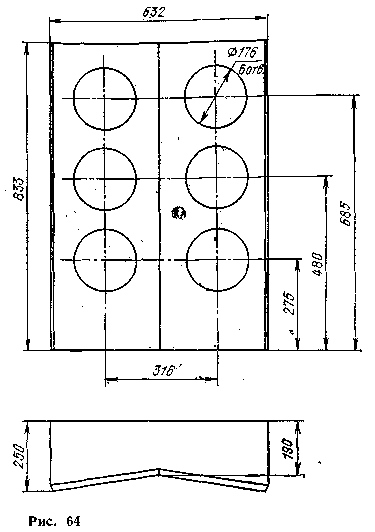

На рис. 64 приведен эскиз ящика громкоговорителя с шестью четырех­ваттными головками 4ГД-4, 4ГД-35 или 4ГД-36. Передняя панель состав­лена из двух одинаковых частей, из­готовленных из древесностружечной ллиты. На каждую полупанель уста-яавливают по три головки и соединя­ют их между собой последовательно. Такая конструкция передней панели выбрана для улучшения ее жесткости и достижения более равномерного из­лучения в пространстве. Последнее особенно желательно потому, что с увеличением числа головок в громко­говорителе излучение концентрирует­ся в направлении, перпендикулярном плоскости передней панели, а боковое излучение значительно ослабляется.

Следует отметить, что громкого­ворители вида групповой излучатель несмотря на простоту конструкции обладают высокой номинальной мощ­ностью и широким интервалом вос­производимых частот, а недостаток, присущий всем громкоговорителям без зад-яей стенки — влияние стены помещения, у которой установлен громкоговори­тель — практически не проявляется, если звукоусилительная установка работа­ет на клубной сцене или открытом воздухе.

Нередко приходится слышать вопрос: целесообразно ли строить громкого­воритель на базе менее мощных головок, например, одноваттных или двухватт­ных? Такие вопросы возникают у радиолюбителей и при отсутствии требуемых головок. Нужно сказать, что громкоговоритель с одной головкой мощностью 1 или 2 Вт малоэффективен. Удовлетворительные результаты можно получить от группового излучателя из четырех или шести маломощных головок с круглым или овальным диффузором. Подойдут головки 2ГД-3, 1ГД-40 и 1ГД-36 или еще лучше — современные головки 2ГД-40 с катушкой сопротивлением 4 Ом.
