Приемник 3-V-0 на биполярных транзисторах
Простота устройства и налаживания, хорошее качество работы приемника с полевым транзистором делают его весьма привлекательным для повторения начинающими радиолюбителями. Но как быть при отсутствии полевого транзистора? Можно ли его заменить одним или двумя биполярными транзисторами? Такие вопросы часто можно слышать от начинающих радиолюбителей. Оказывается, можно, хотя для замены одного полевого транзистора потребуются два маломощных кремниевых биполярных высокочастотных транзистора, несколько постоянных резисторов и конденсаторов.

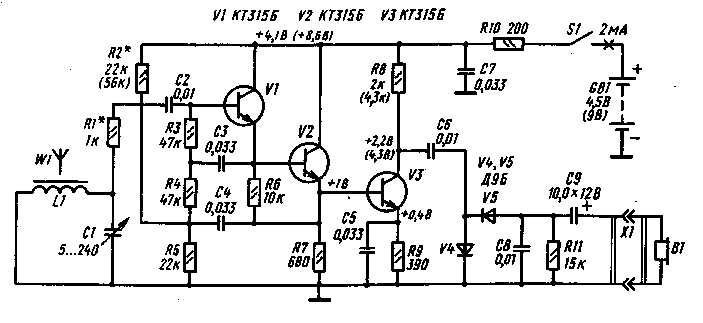

На рис. 22 представлена схема приемника 3-V-0, который можно рассматривать как вариант приемника по схеме на рис. 9. Для получения такого же высокого входного сопротивления, как у ступени на полевом транзисторе, здесь включены два биполярных кремниевых транзистора VI и V2 по схеме двойного эмиттер-ного повторителя с компенсацией входного тока. Такой сложный эмиттерный повторитель, подобно истоковому повторителю, обладает очень высоким входным сопротивлением (несколько сотен килоом), низким выходным сопротивлением и кот эффициентом усиления, близким к единице. В силу этого характеристики усилителей ВЧ по схемам на рис. 22 и 9 практически одинаковы. Различие лишь в построении цепей питания транзисторов, обеспечивающих компенсацию значительной части входного тока ступени за счет отбора части выходного тока.
Рис. 22
Поскольку все три транзистора связаны последовательно цепью эмиттера, то установка режима транзистора VI приводит к автоматической установке режима остальных. Делают это подборкой резистора R2. К выводам резистора R4 через конденсаторы СЗ и С4 поступает часть эмиттерного тока транзисторов VI и V2, компенсируя в основном потери тока ВЧ в цепях смещения. Этим и достигается высокое входное сопротивление усилителя. При установке режима работы транзисторов контролируют напряжение на коллекторе транзистора V3 относительно общего провода авометром, включенным как вольтметр постоянного тока.
По своим характеристикам этот приемник не уступает ранее описанному, хотя и проигрывает ему в увеличении числа используемых деталей. Вновь вводимые конденсаторы С2 — С4 могут быть типов КЛС-1 или КМ-4, КМ-5, КМ-6, МБМ.
В случае необходимости кремниевые транзисторы n-р-n могут быть заменены кремниевыми транзисторами р-n-р серии КТ361 или другими в соответствии с табл. 3. При этом необходимо изменить на обратную полярность включения источника питания GB1, диодов V3 и V4, а также оксидного конденсатора СР. Режим работы транзисторов остается прежним, изменяется только полярность напряжения. В большинстве случаев никакой коррекции режима не требуется. Если же качество работы приемника окажется неудовлетворительным, следует подобрать резистор R2 до соответствия режима, указанному на схеме.

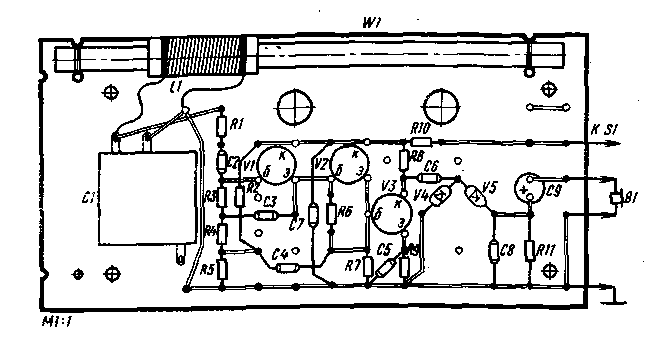

Размещение деталей приемника на монтажной плате показано на рис. 23.
Эксплуатация приемника показала, что качество его работы улучшается при повышении напряжения питания до 6... 9 В, хотя он может удовлетворительно работать и при малом напряжении питания не менее 3 В.
Рис. 23
