Усилитель нч на трех транзисторах

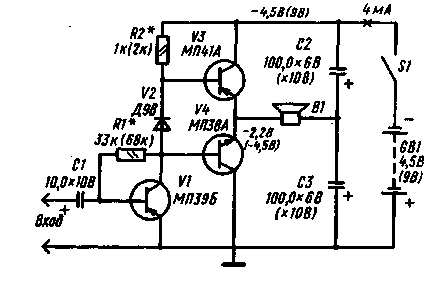

На рис, 34 показана схема простейшего усилителя НЧ, в котором можно использовать источник питания напряжением 4,5 или 9 В. При сопротивлении на­грузки 10 Ом и напряжении питания 4,5 В номинальная выходная мощность рав­на 70...80 мВт, а при повышении напряжения до 9 В 120... 150 мВт. В усилителе применены германиевые маломощные низкочастотные транзисторы.

Рис. 34

Ступень на транзисторе VI — предварительный усилитель тока и напряжения сигнала, а транзисторы V3 и V4 являются взаимно симметричными эмиттерными повторителями и усиливающими ток сигнала. Начальное смещение на базе тран­зисторов V3 и V4 формируется из падения напряжения на диоде V2, включен­ном в коллекторную цепь транзистора VI последовательно с нагрузочным резистором R2. Начальное смещение на базу транзистора VI поступает через рези­стор R1. Такой способ смещения самый простой, но требует весьма точного выбо­ра резистора RL Сопротивление этого резистора определяется напряжением пита­ния и коэффициентом передачи тока базы транзистора VI. На схеме напряжение смещения и номинал резистора R1 и других элементов для источника напряже­нием 4,5 В указаны без скобок, а для девятивольтового — в скобках.

Динамическая головка В1 включена между точкой соединения эмиттеров транзисторов V3 и V4 и общей точкой оксидных конденсаторов С2, СЗ. Такое включение головки и конденсаторов называется мостовым, его главным достоин­ством является отсутствие токовых перегрузок транзисторов при включении пи­тания. При нормальной работе усилителя постоянное напряжение на эмиттерах транзисторов V3 и V4 (напряжение «средней точки») должно быть равно поло­вине напряжения питания. Такого распределения напряжения питания добивают­ся подборкой резистора R1. Ток покоя при отсутствии сигнала на входе усилите­ля указан на схеме. При значительном отклонении (в 3 — 4 раза) тока покоя от указанного значения необходимо его скорректировать подборкой резистора R2 и снова, если необходимо, резистора R1.

Используемые в усилителе транзисторы должны иметь коэффициент пе­редачи тока базы более 40... 50. Можно использовать и транзисторы с меньшим значением коэффициента передачи, но при этом снизится чувствительность и уменьшится номинальная выходная мощность усилителя.

Для питания усилителя можно использовать три или шесть элементов 316 или 343, 377, в зависимости от наличия свободного места в выбранном корпусе. При напряжении питания 4,5 В удобно пользоваться батареей 3336Л, для малогаба­ритных конструкций с напряжением питания 9 В — батареей «Крона-ВЦэ.

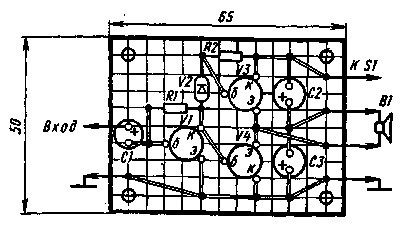

Монтажную плату усилителя можно выполнить печатной или навесной. На рве. 35 показан вид монтажной платы из гетинакса или текстолита толщиной 1...1.5 мм. Оксидные конденсаторы использованы типа К50-6. При выборе конден­саторов надо следить за тем, чтобы номинальное напряжение их не было менее начального напряжения ис­точника питания. Желатель­но для увеличения выходной мощности на низших часто­тах выбрать конденсаторы С2 и СЗ с емкостью, вдвое большей, чем указано на схе­ме. Компоновка монтажной платы допускает также при­менение конденсатора С1 типов К50-3, К50-12 с торце­выми выводами, для чего на ней предусмотрены две до­полнительные точки.

При монтаже деталей усилителя необходимо следить за правильной поляр­ностью включения оксидных конденсаторов, диода и источника питания. Жела­тельно несколько раз проверить правильность монтажа, прежде чем будет вклю­чено питание.

Рис. 35

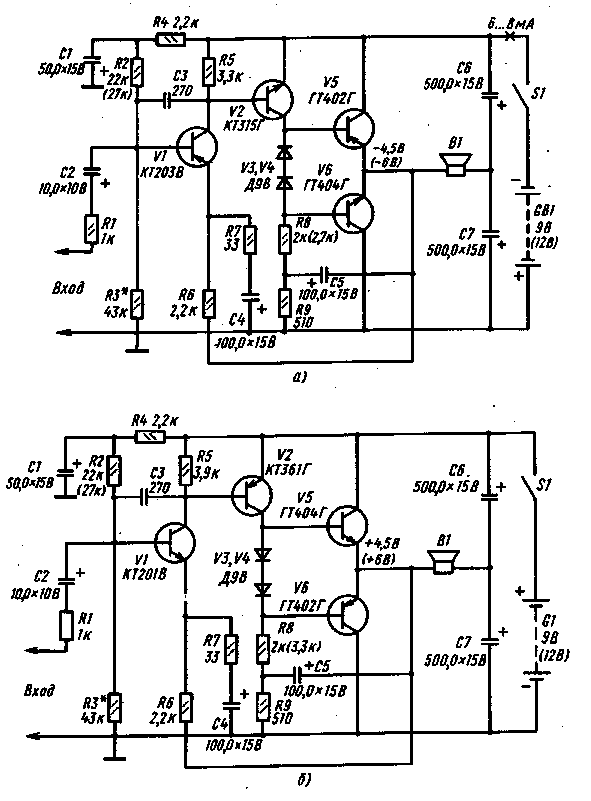

Рис. 36

Если полярность включения оксидных конденсаторов, диода и батареи пита­ния изменить на обратную, усилитель можно собрать на транзисторах МП38Б (VI), МП38А (V3) и МП41А (V4). Режим и номиналы в этом случае остаются без изменения, кроме резистора R1 — он должен быть 68 кОм (150 кОм). Пара­метры усилителя остаются практически без изменения.
