3. Устройства контроля различных параметров процессов промышленного производства

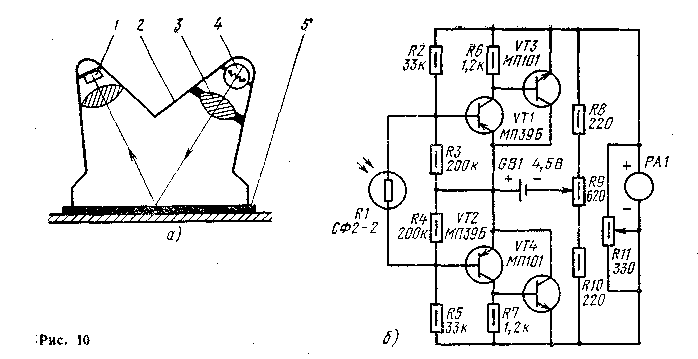

На рис. 10 изображена принципиальная схема устройства для измере­ния контрастности отпечатка, полученного через копировальную бумагу на бе­лой мелованной бумаге. Автор конструкции А. Бурыгин.

Прибор состоит из выносного блока фотоприемника с осветителем и изме­рительного электронного блока.

Выносной блок (рис. 10,а) представляет собой светонепроницаемый кожух 2 с двумя наклоненными под некоторым углом один к другому тубусами, в одном из которых размещен осветитель 4, а в другом — фотоприемник 1. Приемник и осветитель оснащены светофокусирующими линзами 3. Выносной блок устанав­ливают на расположенный на столе лист 5 бумаги с отпечатком. Чем конт­растней отпечаток на бумаге, тем меньше света отражается от его поверхно­сти, тем больше сопротивление фоторезистора 1 фотоприемника.

Фоторезистор подключен к сбалансированному мосту Rl — RIO, VT1 — VT4 измерительного блока. Большему сопротивлению фоторезистора R1 соответству­ет больший разбаланс моста и большее отклонение стрелки индикатора РА1. Резистором R9 балансируют мост — устанавливают на нулевую отметку стрелку прибора РА1 — при установке выносного блока на лист с отпечатком нормаль­ной контрастности, а резистором R11 выбирают требуемую чувствительность ярибора (рис. 10,6).

Естественно предположить, что возможности использования прибора ши­ре, чем указано автором в описании. При соответствующей градуировке прибор можно использовать для оценки качества окрашиваемых поверхностей и дру­гих подобных целей.

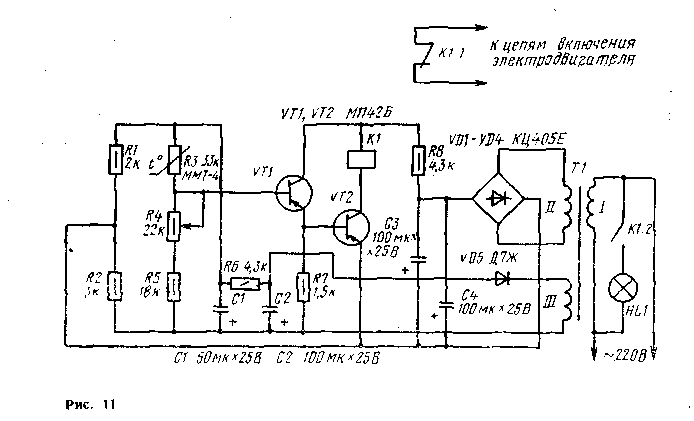

На рис. 11 изображена принципиальная схема устройства для контроля тем­пературы статора электродвигателя при налаживании тринисторных возбуди­телей. Авторы конструкции В. Май и В. Каржавин из г. Караганды.

Прибор состоит из измерительного термочувствительного моста и включен­ного в его диагональ транзисторного реле. Мост выполнен на транзисторах Rl — R5. Резистором R4 устанавливают температурный порог срабатывания при­бора. Транзисторное реле выполнено на транзисторах VT1, VT2 и реле К1. Контакты этого реле К.1.1 отключают электродвигатель от сети при перегреве, а контактами реле К.1.2 включается лампа HL1 аварийной сигнализации. Термо­датчик R3 размещен в обмотке статора так, чтобы был обеспечен его надеж­ный тепловой контакт с витками обмотки.

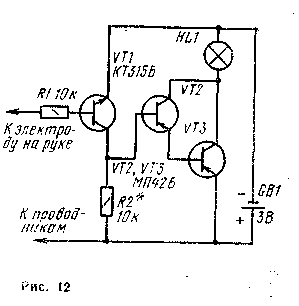

При монтаже многопроводных кабелей, контроле правильности распайки жгу­тов проводов, контроле электропроводки требуется быстро отыскать среди прочих концы, принадлежащие тому или иному проводнику кабеля или жгута. Для этой цели очень удобен «Индикатор-браслет», разрабо­танный Н. Аржановским. Индикатор (его схе­ма изображена на рис. 12) представляет со­бой электронный ключ-двухполюсник, подклю­ченный одним выводом через медный элек­трод к руке оператора, а другим — к одному из свободных концов искомого провода жгута. Касаясь пальцем концов проводников на вто­рой стороне жгута по загоранию сигнальной лампы HL1 определяют второй конец искомого проводника.
