Высокочастотный блок особенности конструирования высокочастотных блоков

В малогабаритных телевизорах могут быть использованы различные конструкции высокочастотных блоков. Несмотря на множество вариантов этих блоков, их объединяют общие принципы построения, определяемые теми задачами, которые они должны выполнять. Основная задача состоит в том, чтобы преобразовать высокочастотные телевизионные сигналы в сигналы про­межуточных частот. В настоящее время передача программ телевизионного вещания ведется на метровых (MB) и дециметровых (ДМВ) волнах.

Отечественный стандарт телевизионного вещания устанавливает все необ­ходимые параметры принимаемых сигналов по каждому каналу. В соответст­вии с этим стандартом должен быть построен ВЧ блок телевизора. Амплитуд­но-частотная характеристика (АЧХ) ВЧ блока определяется свойствами ча­стотного спектра полного телевизионного сигнала, в котором передается инфор­мация об изображении и звуке. Низкочастотные сигналы изображения и звуко­вого сопровождения передаются путем модуляции сигналов несущих частот соответственно f_н.и и f_H.₃. При этом f_н.и модулируется по амплитуде (AM), a fn.a — по частоте (ЧМ). В процессе передачи сигнала изображения частично подавляется нижняя боковая полоса AM сигнала, что позволяет сузить по­лосу телевизионного канала без ущерба для качества приема.

Частотные параметры полного телевизионного сигнала иллюстрируются рис. 6,а. На нем обозначены: Af _K — ширина полосы одного телевизионного канала; f_p = f_H.3 — f_H.H — разностная частота; Аf_и — ширина полосы канала изо­бражения; Аfз — половина ширины полосы сигнала звукового сопровождения; Af — промежуток между сигналами изображения и звукового сопровождения. В приложении 3 приведены значения частот f_H.n и f_H.₃ для всех канало-в те­левизионного вещания. Весь диапазон частот от 48,5 до 958 МГц, отведенный

для телевизионного вещания, разделен на четыре диапазона: I — 48,5 — 100 МГц; III — 174 — 230 МГц (MB); IV — 470 — 622 МГц; V — 622 — 958 МГц (ДМВ). Телевизионные каналы распределены по диапазонам следующим обра­зом: I — каналы с 1 по 5; III — каналы с 6 по 12; IV — каналы с 21 по 39; V — каналы с 40 по 81. В настоящее время в нашей стране телевизионное ве­щание ведется по трем первым диапазонам.

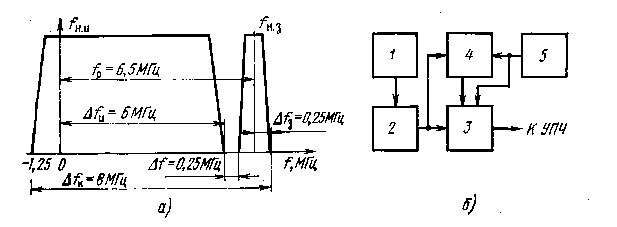

Рис. 6. Амплитудно-частотная характеристика одного телевизионного канала (а) и структурная схема ВЧ блока (б)

Чтобы обеспечить прием телевизионных программ в указанных диапазонах, обычно ВЧ блок телевизора строится в соответствии с обобщенной структур­ной схемой, приведенной на рис. 6,6. В ее состав входят следующие функцио­нальные элементы: антенное устройство 1, входной фильтр 2, селекторы кана­лов метрового (СКМ) и дециметрового (СКД) 4 диапазонов, переключатель диапазонов 5.

Высокочастотный блок малогабаритного телевизора является одним из на­иболее сложных по сравнению с остальными, и выполнить его самостоятельно под силу не каждому радиолюбителю. Поэтому широкому кругу радиолюби­телей уместно рекомендовать готовые компоненты ВЧ блоков, выпускаемые промышленностью. Нет необходимости также конструировать ВЧ блок в пол­ном соответствии со структурной схемой на рис. 6,6. Можно его выполнить по упрощенной схеме, отказавшись, например, от приема в дециметровом диа­пазоне (тем более, что вещание в диапазоне ДМВ ведется далеко не во всех городах нашей страны). В этом случае отпадает необходимость в СКД и пе­реключателе диапазонов.

В настоящее время в промышленных моделях портативных телевизоров широко применяются селекторы каналов типов СКМ-20 и СКД-20 [6].
