Частотомеры, приборы для проверки транзисторов, специальные приборы
Испытатель конденсаторов. М. Машков.
Позволяет измерять емкости конденсаторов (неэлектролитических) до 30 мкФ и сопротивления утечки до 2000 МОм. Состоит из измерителя емкости и мегаомметра.
Схема выполнена на 2 лампах типа 6Н2П.
«Радио», 1974, № 4, с. 37, 38.
Измеритель RCL. В. М а к е д о н.
Пределы измерений сопротивлений от 10 Ом до 100 МОм, емкости 10 пФ до 100 мкФ и индуктивности от 10 мкГ до 100 Г.

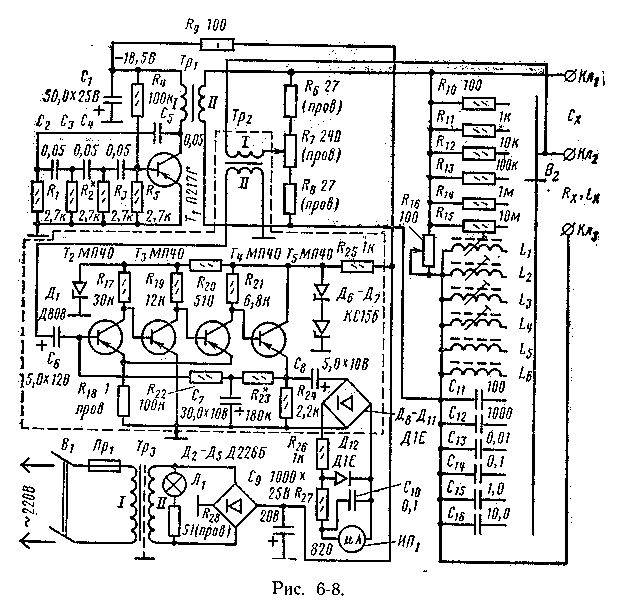

Метод измерения мостовой. Индикатором баланса моста служит стрелочный измерительный прибор. При всех измерениях используется одна шкала, что облегчает градуировку прибора и пользование им. Схема на рис. 6-8.
Питание от сети переменного тока 220 В.
«Радио», 1973, № 10, с. 46 — 48 и с. 3 вкладки.
Применение мультивибраторов для измерения емкости. В. Т и т о в.
Предложены три практические схемы измерителей емкости: в пределах от 0 до 50 пФ — по изменению скважиниости импульсов от 0 до 1 мкФ путем сравнения с магазином емкостей и от 0 до 0,1 — по изменению длительности генерируемых импульсов. Схемы выполнены на транзисторах.
В помощь радиолюбителю. М., Изд-во ДОСААФ, 1973, Л» 43, с. 32 — 37.
Измеритель емкости. Ю. Забродин.
Прибор для измерения больших емкостей от 10 до 10 000 мкФ в двух поддиапазонах. Выполнен на трех транзисторах по схеме ждущего мультивибратора, управляющего работой реверсивного асинхронного двигателя, на валу которого закреплена стрелка, служащая для индикации емкости. Угол поворота стрелки пропорционален времени перезаряда испытуемого конденсатора.
«Радио», 1975, № 3, с. 45.
Измеритель емкости. В. Ч е т в е р и к.
Малогабаритный прибор для измерения емкости конденсаторов от 0 до 100 пФ и от 0 до 10 000 пФ. Основной элемент прибора — генератор ВЧ, собранный на транзисторе КТ301Е, В схему входит диодный вольтметр, который состоит из диода Д9Д и микроамперметра.
«Радио» — радиолюбителям. М., «Энергия», 1974, МРБ, с. 263 — 271.
Измеритель емкости с прямым отсчетом. В. Титов.
Состоит из мультивибратора, работающего в автоколебательном режиме, и измерителя скважинностн импульсов.
Диапазон измерений от 0 до 1 мкФ. Схема выполнена на четырех транзисторах типа МП42.
«Радио», 1974, № 5, с. 57.
Частотомер с линейной шкалой. Б. М а к е д о н.
Предназначен для измерения частоты сигналов от 10 Гц до 100 кГц напряжением от 0,1 до 100 В в цепях, где постоянная составляющая не превышает 400 В.
Схема выполнена на четырех транзисторах, один из которых — полевой.
«Радио», 1974, № 9, с. 53.
Электронный частотомер. Н. Дробница.
Предназначен для измерения частоты сигнала любой формы в диапазоне от 10 Гц до 500 кГц,, амплитуда которого 5 — 50 В. В приборе пять поддиапазонов. Входное сопротивление не менее 2,7 кОм. Схема выполнена на семи транзисторах типа П416. Напряжение питания 1,5 В.
«Радио», 1974, № 6, с. 49 и с. 4 вкладки, 1975, Л5 8, с. 63 (консультация).
Тиристорный частотомер. В. Н е д е л ь к и н.
Выполнен на тиристоре КУ101Е по схеме измерения тока разряда измерительного конденсатора, протекающего через стрелочный индикатор и открытый тиристор (рис. 6-9).
«Радио», 1974, М 2, с. 28, 29.
Транзисторный частотомер. Ю. Баранов.
Диапазон измерений 20 Гц — 20 кГц, разделен на три поддиапазона. Измеряется частота синусоидальных и импульсных сигналов. В схеме использовано девять транзисторов. Приведена монтажная схема.
«Радио» — радиолюбителям. М., «Энергия», 1974, МРБ, с. 275 — 280.
Испытатель полупроводниковых приборов. И. Машков.
Позволяет проверять выпрямительные диоды, кремниевые стабилитроны малой мощности и транзисторы малой и большой мощности. Содержит четыре отдельных выпрямителя с различными напряжениями на выходе и два измерительных прибора, один из которых служит для измерения падений напряжений на р-n переходах испытуемых полупроводниковых приборов, а другой — для измерения токов через них. Описание полное.
Лучшие конструкции 24-й выставки творчества радиолюбителей. М., Изд-во ДОСААФ, 1973, с. 145 — 150.
Испытатель транзисторов. В. Степанов, В. Фролов.
Выполнен на интегральных схемах. Позволяет измерять коэффициент передачи тока при фиксированных токах эмиттера всех транзисторов малой мощности.
«Радио», 1975, № 1, с. 49 — 51 и с. 4 вкладки.
Испытатель транзисторов. В. Ковальков.
Состоит из стабилизатора напряжения с ограничителем тока, генератора синусоидальных колебаний и усилителя с выпрямителем.
Схема выполнена па транзисторах типов МП42Б (5 шт.) и МП37Б (1 шт.).
«Радио», 1975, № 3, с. 42, 43.
Испытатель полупроводниковых приборов. С. Б и р ю к о в.
Позволяет измерять статические параметры дродов, биполярных и полевых транзисторов, тиристоров, логических интегральных схем и т. д.
«Радио», 1975, № 6, с. 43 — 45 и с. 2 вкладки.
Приставка для проверки транзисторов к прибору Ц4323. Я. Г о л ь т м а н.
Расширяет возможности применения авометра, позволяя измерять параметры маломощных транзисторов.
«Радио», 1974, № 4, с. 47.
Мост постоянного тока. В. М а к е д о н.
Содержит магазин резисторов из трех декад. В первой можно получить сопротивления от 100 Ом до 1кОм через каждые 100 Ом; во второй от 10 до 100 Ом через 10 Ом и в третьей от .1 до 10 Ом через 1 Ом и может быть применен как магазин резисторов для градуировки омметров.
В помощь радиолюбителю. М., Изд-во ДОСААФ, 1974, № 45, с. 36 — 42.
Прибор для отбора герконов. Г. Резниченко.
Позволяет определить коэффициент возврата герконов, тренировать их и намагничивать постоянные магниты, управляющие ими.
«Радио», 1974, № 4, с. 30.
Электрометр. И. П р о к о п е ц.
Позволяет измерять статические заряды и определять их полярность. Состоит из УНЧ, генератора НЧ, выпрямителя и индикатора.
«Радио», 1974, № 11, с. 53.
Счетная декада с индикацией светодиодами. Э. В о л к о в.
Содержит десятичный счетчик на девяти транзисторах, дешифратор на 39 диодах и ключевые каскады на 10 транзисторах.
В качестве индикаторов состояний применено десять светодио-дов АЛ102Б.
«Радио», 1974, № 1, с. 46.
Магазин сопротивлений. А. Л о г и н о в.
Автор рекомендует при изготовлении магазина сопротивлений использовать тумблеры для переключения резисторов.
«Радио», 1973, № 4, с. 40.
Низкочастотный синхронный фильтр. В. Морозов.
Дано описание практической схемы фильтра, содержащего четыре коммутируемых конденсатора. Фильтр легко перестраивается по частоте и полосе пропускания от 500 до 1000 Гц и от 5 до 50 Гц, Соответственно.
Схема выполнена на 11 транзисторах типов МП115 (4 шт.), МП40 (7 шт.).
«Радио», 1973, № 5, с. 37, 38 и 40.
Микрорентгенометр. С. Воробьев.
Позволяет измерять мощности дозы гамма-излучения на открытой местности и в помещениях до 500 мкР/с.
Состоит из ионизационной камеры, катодного повторителя на электрометрической лампе 1ЭЗП, вольтметра постоянного тока, собранного на двух транзисторах МП40 по балансной схеме преобразователя напряжения на транзисторе П213А.
«Радио», 1973, М 8, с. 39.
Пробник для определения состояния логических элементов. Ю. Швабский.
В заметке предложена несложная схема. Для индикации в пробнике служит светодиод.
«Радио», 1973, № 12, с. 51.
Прибор для обнаружения короткозамкнутых витков. Г. Д а й н еко.
Содержит блокинг-генератор на транзисторе МП40 и вольтметр.
«Радио», 1975, № 4, с. 56.
Эквивалент нагрузки. В.Соколов.
Предназначен для измерения выходной мощности УНЧ, снятия нагрузочных характеристик и представляет собой магазин сопротивлений (2 — 30 Ом). Мощность рассеяния 6 Вт.
«Радио», 1973, № 12, с. 64 и с. 3 обложки.
Пробники для проверки радиоаппаратуры. К. Яковлев.
Пробник-генератор с контуром ударного возбуждения предназначен для быстрого обнаружения неисправных каскадов в радиоаппаратуре.
Описание подробное.
«Радио», 1973, № 10, с. 15, 16 и с. 1 вкладки.
Измеритель уровня фона. А. Л е з и н.
Позволяет раздельно измерять уровень фона частотой 50 и 100 Гц. Построен на базе избирательного усилителя и рассчитан на совместную работу с авометром. В устройстве использованы три транзистора.
«Радио», 1975, № 8, с. 45.
