Можно ли применить транзисторы других типов вместо кт315а
(консультация).
«Радио», 1973, № 9, с. 63.
Генератор пилообразного напряжения. А. Калюжный.
Предназначен для использования в осциллографах. Собран на пяти транзисторах типов П416Б (4 шт.) и МП37А (1 шт.). Позволяет получать импульсы пилообразного напряжения длительностью от 0,4 икс до 10 с с амплитудой до 10 В.
«Радио», 1973, № 3, с. 45, 46, 1974, № 6, с. 62 (консультация), № 7, с. 63.
Универсальный генератор импульсов. О. К а р у л и н.
Создает импульсы пилообразного напряжения с амплитудой 30 — 40 В, импульсы положительной и отрицательной полярности с амплитудой 30 — 40 В длительностью 4 — 5 икс и длительностью фронта около 1 не. Частоту следования всех импульсов можно плавно изменять от 4 до 20 кГц.

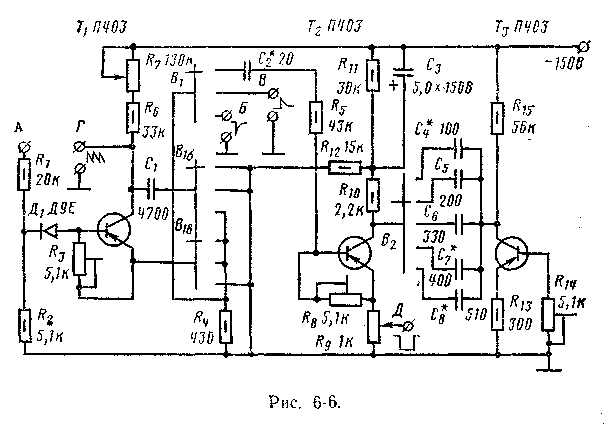

Схема генератора показана на рис. 6-6.
«Радио», 1973, № 4, с. 44.
Генератор «качающейся» частоты. В. Сидоренко.
Предназначен для визуальной настройки фильтров промежуточной частоты приемников совместно с низкочастотным осциллографом. Дано описание схемы, конструкции и приемов налаживания семилампового ГКЧ с выходным напряжением 700 мВ при «качании» частоты в диапазоне 320 — 590 кГц. Для осуществления «качания» частоты предусмотрена подача внешнего пилообразного напряжения около 100 В.
В приборе имеются два генератора меток: кварцевый генератор с фиксированной частотой 465 кГц и генератор «плавающей» метки, работающий в двух диапазонах с частотами перекрытия 300 — 600 кГц и 465±20 кГц. Последний создает большие удобства при налаживании трактов ПЧ радиовещательных приемников.
«Радио», 1973, № 6, с. 36 — 38 и с. 3 обложки.
Генератор прямоугольных импульсов. Н. Дробиица.
Вырабатывает прямоугольные импульсы длительностью от 10 до 250 мкс с частотой следования от 0,6 до 50 кГц и амплитудой 0 — 1,2 В. Схема выполнена на транзисторах МП42А (2 шт.) и МП37Б (1 шт.). Питание от батареи.
«Радио», 1973, N 12, с. 45.
ГКЧ на транзисторах. Е. Кондратьев.
Выполнен в виде приставки к осциллографу. Для изменения частоты используется пилообразное напряжение генератора развертки осциллографа.
Генератор имеет большой рабочий диапазон (0,15 — 100 МГц), девиацию частоты 10 МГц, сетку меток через 1 МГц, большой диапазон регулировки выходного напряжения (до 60 дБ).
В схеме ГКЧ использовано 18 транзисторов.
«Радио», 1973, № 12, с. 49 — 51 и с. 4 вкладки.
Генератор спиральной развертки. В. Р и н с к и й.
Дано описание принципа действия, практической схемы и конструкции однолампового (6П15П) генератора спиральной развертки к обычной электронно-лучевой трубке.
Рассматриваются возможные варианты его использования.
В помощь радиолюбителю. Ы... Изд-во ДОСААФ, 1973, № 43, с 7-19.
ГКЧ-приставка к JTO-70. В. С и г у т и н.
Приставка состоит из генератора «качающейся» частоты, кварцевого генератора, обеспечивающего калибрационную метку на экране осциллографа, детектора и фильтра НЧ.
«Радио», 1975, № 8, с. 47.
Низкочастотный генератор на микросхеме К1УС181А М. О в е ч к и н.
Прибор для налаживания различной радиолюбительской аппаратуры. Диапазон генерируемых частот 35 Гц — 1,5 МГц разбит на пять поддиапазонов.
Питание от батарей или сети.
«Радио», 1975, М 8, с. 48.
Генератор низкой частоты. Э. П а р в.
Предназначен для налаживания различной радиоэлектронной аппаратуры. Его диапазон от 20 Гц до 180 кГц разбит на пять поддиапазонов. Аттенюатор уменьшает выходное напряжение в 10 и 100 раз. Диапазон изменения напряжения от 0 до 10 В.
Выполнен на лампах 6Н1П (двухкаскадный усилитель) и 6П14П (катодный повторитель). Уровень выходного напряжения изменяют переменным резистором, а контролируют электронным вольтметром, собранным на двух транзисторах МП42Б.
Питание от сети.
В помощь радиолюбителю. М., Изд-во ДОСААФ, 1975, № 49, с. 14 — 16.
Налаживание ГКЧ на транзисторах. Е. Кондратьев.
Даны подробные рекомендации по налаживанию генератора «качающейся» частоты и его конструктивному выполнению (см, «Радио», 1973, № 12).
Приведены режимы транзисторов по постоянному току и уровни ВЧ сигнала в характерных точках.
«Радио», 1974, Л« 9, с. 30, 31.
ГИР — волномер — кварцевый калибратор. И. К р ы л о в.
Комбинированный прибор (рис. 6-7). Встроенный кварцевый калибратор значительно расширяет возможности применения прибора и повышает точность измерений. Наличие чувствительного индикатоpa дает возможность измерять напряженность поля при настройке антенн.
«Радио», 1973, № 7, с. 14.
Генератор на туннельном диоде. А. Лапин.
Релаксационный автогенератор пилообразного напряжения используется в транзисторном осциллографе 6ЛО1И. В схеме его три транзистора П416Б.
«Радио», 1975, № 2, с. 59.
Широкодиапазонный сигнал — генератор «ШГС-1С». К. Самойликов.
Состоит из двух генераторов — на частоту от 100 кГц до 50 МГц и на частоту от 50 до 230 МГц. Выполнен на 11 радиолампах и одной микросхеме 1ММ6,0
Лучшие конструкции 24-й выставки творчества радиолюбителей. М., Изд-во ДОСААФ, 1973, с. 157 — 161 и схема на вкладке.
6-4. ОСЦИЛЛОГРАФЫ И ПРИСТАВКИ К НИМ
Малогабаритный осциллограф. А. Кузнецов.
Выполнен на электронно-лучевой трубке типа 6ЛО1И, транзисторах и микросхемах. Полоса пропускания усилителей по частоте от 10 Гц до 5 МГц. Диапазон частот непрерывной развертки от 20 Гц до 20 кГц разбит на 5 поддиапазонов. Входное сопротивление 1 МОм. Потребляемый ток не более 1,5 А. Осциллограф снабжен калибратором амплитуды. Питание от аккумулятора напряжением 12 В.
В помощь радиолюбителю. М., Изд-во ДОСААФ, 1974, № 46, с. 37 — 46.
Малогабаритный осциллограф. В. Тарасов.
Схема выполнена на 29 транзисторах, двух сверхминиатюрных радиолампах и электронно-лучевой трубке 5ЛО38И. Может быть использован как индикаторный прибор. Масса 4,9 кг. Питание от сети. «Радио», 1974, № 8, с. 59 — 61.
Увеличение чувствительности осциллографа ЛО-70.
Публикуются под общим заголовком две заметки, в которых авторы делятся опытом по увеличению чувствительности усилителя вертикального отклонения луча осциллографа ЛО-70.
«Радио», 1974, № 7, с. 43.
Электронный коммутатор к осциллографу. А. Попов.
В заметке предложена схема простого коммутатора для получения на экране любого осциллографа одновременно осциллограмм двух сигналов. В схеме использованы четыре транзистора МП41.
«Радио», 1974, № 6, с. 55.
Портативный осциллограф. Ч. Вальксис.
Выполнен на базе осциллографа, рассмотренного в журнале «Радио», 1958, № 9, и снабжен дополнительным каскадом усиления в канале вертикального отклонения, частотно-компенсированным входным делителем, калибратором амплитуды и стабилизатором напряжения питания.
«Радио», 1974, № 1, с. 43, 44.
Приставка к осциллографу. Ю. Шепетько.
Позволяет увеличить чувствительность осциллографа в 10 — 15 раз при полосе пропускания 10 МГц и входном сопротивлении 0,3 МОм.
В ней использованы три транзистора ГТЗО8В.
«Радио», 1973, № 2, с. 40, 41.
Миниатюрный осциллограф. В. Мальцев.
Выполнен на шести сверхминиатюрных лампах серии Б на электронно-лучевой трубке ЗЛО1И.
Генератор развертки перекрывает диапазон частот от 20 Гц до 130 кГц (разбит на шесть поддиапазонов).
Потребляемая мощность 50 В-А.
«Радио», 1973, № 8, с. 45, 46 и с. 3 обложки.
Электронный коммутатор на полевых транзисторах к осциллографу. А. М и л е х и н.
Осуществляет переключение каналов с частотой, которая либо ниже наименьшей частоты исследуемых сигналов, либо выше наивысшей частоты исследуемых сигналов. В первом случае на экране воспроизводится несколько периодов исследуемого сигнала, во втором — один или доли периода. Выполнен по схеме двухтранзистор-ного мультивибратора с разделительными диодами в цепях коллекторов.
Питание от сети. Потребление тока около 10 мА.
«Радио», 1973, № 9, с. 52, 1974, № 7, с. 64.
Электронно-лучевой осциллограф. Б. Т а т а р к о.
Выполнен на девяти лампах и ЭЛТ типа 5ЛО38.
Частотный диапазон генератора развертки 10 Гц — 50 кГц (разбит на четыре поддиапазона). Генератор меток выдает калибраци-онные метки с длительностью 1, 10, 100 икс и 1 мс. Питание от сети.
В помощь радиолюбителю. М., Изд-во ДОСААФ, 1973, № 43, с. 19 — 32.
Электронный коммутатор. В. М а к е д о н.
Выполнен на четырех лампах и позволяет просматривать на экране однолучевого осциллографа одновременно две осциллограммы.
«Радио», 1975, № 3, с. 52.
Осциллографические измерения.
В книге, рассчитанной на широкий круг радиолюбителей, излагаются основные вопросы методики осциллографических измерений. Описаны практические способы использования электронно-лучевых осциллографов для измерения параметров электрических сигналов и характеристик узлов и элементов радиосхем.
Подробно даны методы измерения частоты, сдвига фаз, приведены схемы различных вспомогательных узлов приставки к осциллографу, которая позволяет просматривать на экране различные характеристики транзисторов.
В. Я. Соловое. Осциллографические измерения. Изд. 2-е. М., «Энергия», 1975, МРБ, с. 72.
Блочный осциллограф. Б. Портной.
Состоит из трех блоков: горизонтальной развертки, электроннолучевой трубки (8ЛО29И) и питания, собранных на отдельных шасси, соединяемых с помощью разъемов. Блок развертки включает в себя генератор пилообразного напряжения (лампа ТГЗ-0,1/1,3) и парафразный усилитель (6Н6П). Питание от выпрямителя.
Может использоваться как пособие на уроках физики или занятиях радиокружка.
Моделист-конструктор, 1975, № 2, с. 22, 23.
Входные делители осциллографов. Б. Ш а п у р о в.
Рассматриваются два варианта делителей, их расчет, практические схемы входных частей усилителей вертикального и горизонтального отклонения.
В помощь радиолюбителю. М„ Изд-во ДОСААФ, 1975, с. 25 — 31.
Усилитель вертикального отклонения для осциллографа. В. Д а м ь е, Б. Козинцев.
Выполнен на транзисторах типов КТ312Б (6 шт.) и КТ604А (2 шт.).
При входном напряжении 50 мВ обеспечивает на выходе симметричное напряжение 80 — 100 В практически без искажений в диапазоне частот 30 Гц — 200 кГц.
«Радио», 1973, М 10, с. 42.
Приставка-характериограф. В. Никитенко, В. Слюсаренко.
Предназначена для наблюдения на экране осциллографа семейства входных и выходных характеристик маломощных транзисторов структуры р-n-р, включенных по схеме с общим эмиттером.
Выполнена на пяти транзисторах.
«Радио», 1975, № 4, с. 40, 41.
6-5. УНИВЕРСАЛЬНЫЕ И КОМБИНИРОВАННЫЕ ПРИБОРЫ
Комплект измерительных приборов ИК-2. Ю. Князев и др.
Предназначен для проверки и контроля характеристик и параметров радиостанций УКВ диапазона Р105, Р106, Р108, Р109 и Р116.
Состоит из шести приборов: трех термомиллиамперметров типа Т-22, генератора стандартных сигналов с ЧМ, генератора НЧ и кварцевого калибратора — частотомера — девиометра — лампового вольтметра, объединенных в одном блоке, авометра ТТ-3 и измерителя выхода ВЗ-10А. Даны функциональные схемы, внешний вид и объяснен принцип работы приборов.
«Радио», 1974, № 1, с. 63, 64 и с. 3 обложки, № 2, с. 47, 48 и с. 3 вкладки (блок ГСС — ЧМ комплекта ИК-2), №3, с. 25 — 27, №4, с. 17. и с. 2 вкладки (блок ЗГ и питание комплекта ИК-2).
«Радио», 1974, № 5, с. 15, 16 и с. 1 вкладки (измерение основных параметров УКВ радиостанции приборами ИК-2).
Измерительный прибор радиолюбителя. А. Кузнецов.
Позволяет измерять: постоянное напряжение от 0,05 до 3000 В (семь пределов), переменное напряжение НЧ (30 Гц — 30 кГц) от 0,1 до 3000 В, переменное напряжение ВЧ от 1 до 1000 мВ, постоянный ток до 1 А (пять пределов), сопротивление от 10 Ом до 100 МОм, емкость от 100 пФ до 1000 мкФ, индуктивность от 1000 мГ до 100 Г. В приборе имеется отдельный транзисторный генератор НЧ на фиксированную частоту 800 Гц.
Схема выполнена на лампах типов 6Н16Б (2шт.), 6Ж1Б (2шт.), 6Х7Б (1 шт.) и транзисторе МП 14. Стрелочным индикатором служит микроамперметр М24.
Лучшие конструкции 24-й выставки творчества радиолюбителей М., Изд-во ДОСААФ. 1973, с. 164 — 168.
Измерительные приборы на транзисторах. Ю. И. Б а р а н о в.
В книге приводятся описания шести приборов: частотомера (с. 5 — 22), измерителя емкости (с. 23 — 33), электронного вольтметра (с. 33 — 52), генератора сигналов (с. 52 — 67), генератора импульсов (с. 67 — 83) и транзисторного источника питания (с. 83 — 93).
Описания снабжены схемой, сведениями о конструкции, деталях, настройке, калибровке и правилах работы с прибором.
Ю. И. Баранов. Измерительные приборы на транзисторах М «Энергия», 1973, МРБ. 96 с.
Универсальный измерительный прибор. Э. Меньшиков, А. Л а п е н и н.
Позволяет измерять постоянный ток на шкалах 2, 5, 10, 50 и 250 мА; напряжения постоянного тока на шкалах 5, 10, 50 и 250 В; сопротивления от 10 Ом до 10 МОм; емкости от 10 пФ до 10 мкФ, индуктивности от 1 мкГ до 10 мГ; коэффициент передачи h21Э маломощных транзисторов, обратный ток коллектора IКЕO h21Э мощных транзисторов,.
Состоит из трех отдельных измерительных устройств, подключаемых к источнику питания и измерительному миллиамперметру. В схеме прибора использованы четыре транзистора МП42. Габариты прибора: 175X220X70 мм.
В помощь радиолюбителю. М., Изд-во ДОСААФ, 1974, с. 53 — 60.
Комбинированный прибор. Е. Г у м е л я.
Приз на конкурсе «Радио» — 50 лет».
Прибор состоит из генератора сигналов, высокочастотного вольтметра, измерителя емкости. Последний измеряет емкость конденсаторов, варикапов и монтажа в пределах от 12 до 12 000 пФ.
Генератор сигналов работает в диапазоне 145 кГц — 16 МГц (разбит на пять поддиапазонов). Вольтметр переменного тока работает в том же диапазоне, что и генератор сигналов. Верхние пределы измерений составляют 12 — 360 мВ и 1,2 — 120 В.
Питание от сети.
«Радио», 1975, № 2, с. 42 — 44.
Универсальный измерительный прибор. В. Е ш т о к и н.
Позволяет измерять: постоянные напряжения до 1000 В (семь пределов), переменные — до 300 В (шесть пределов), сопротивления от 1 Ом до 100 МОм (шесть пределов), емкости конденсаторов от 200 пФ до 2000 мкФ (шесть пределов) и индуктивности от 10 мГ до 5000 Г (пять пределов).
Выполнен на одной лампе 6Н1П и стабилитроне СПП. Применен микроамперметр М24. Высокочастотный пробник выполнен в виде отдельной конструкции.
Потребляемая мощность не превышает 20 Вт. Масса 5 кг.
В помощь радиолюбителю. М., Изд-во ДОСААФ, 1973, А» 41, с 37 — 44.
Универсальный измерительный прибор. А. С а л д и н.
Выполнен по схеме моста, образованного триодами лампы 6НЗП и тремя резисторами. В диагональ моста включен измерительный прибор — микроамперметр М24.
Предназначен для измерения постоянного тока до 1000 мА, постоянных и переменных напряжений до 1000 В, сопротивлений от 1 до 100 МОм, емкости от 100 пФ до 1000 мкФ.
Питание от сети.
«Радио», 1973, № 3, с. 47, 48 и с. 3 вкладки, 1975, № 3, с. 62.
Комбинированный измерительный прибор. С. Бирюков.
Позволяет измерять: постоянные и переменные напряжения до . 1000 В, постоянные и переменные токи до 5 А, сопротивления до 50 МОм, емкости до 500 мкФ и индуктивности до 50 Г (десять пределов). Выполнен на 19 транзисторах.
«Радио», 1974, №. 2, с. 42, 43, № И, с. 62 (консультация).
Комбинированный измерительный прибор. В. И. Б у т е н к о.
Позволяет измерять в широких пределах и с высокой точностью напряжения, токи, сопротивления, емкости, индуктивности, а также параметры транзисторов и полупроводниковых диодов.
Состоит из стрелочного измерителя-микроамперметра М494, усилителя на четырех транзисторах 1Т308В, узла измерения напряжений, токов и сопротивлений, диодного детектора, узла измерения параметров транзисторов и диодов. Питание от батарей (четыре элемента типа ФБС-0,25). Масса 1,5 кг. В описании представлены монтажные схемы, схемы печатных плат, чертежи некоторых деталей, лицевой панели и кожуха прибора.
В. И. Бутенко. Комбинированный измерительный прибор. М., «Энергия», 1974, МРБ, с. 48.
6-6. РАЗНЫЕ ПРИБОРЫ: ИЗМЕРИТЕЛИ ЕМКОСТИ,
