Глава седьмая. Антенны
7-1. Антенны для приема радиовещания ферритовые и магнитные
Стержень 600НН (Ф-600) в диапазоне КВ. Н. Круглов.
Предлагается для магнитной антенны KB диапазона использовать ферритовый стержень 600НН
Приведена схема высокочастотной части супергетеродинного приемника, имеющего диапазон СВ и полурастянутый KB (40—51 м), входные цепи которого выполнены на стержне 600НН Дается подробное описание конструкции
«Радио» 1967 9, 26—28.
Коротковолновые ферритовые антенны. В. Носов.
Конструкция антенны выполненной из ферритовых колец, имеющих магнитною проницаемость (м = 100 и внешний диаметр 8 мм.
Описана также конструкция антенны, выполненной из стержней диаметром 2,4 мм и длиной 14 мм имеющих проницаемость м = 100.
«Радио» 1968, 10, 28—29
Магнитные антенны.
Справочный материал о магнитных антеннах транзисторных радиовещательных приемников (на ферритовых стержнях прямоугольного сечения и цилиндрических).
Даны конструкции катушек индуктивности магнитных антенн.
Р. М. Малинин. Справочник по транзисторным схемам. Изд-во «Энергия», 1968. МРБ. Стр. 47—54
7-2. Телевизионные антенны
Антенны для ультракоротких волн. Л. М. Капчинский.
Описание конструкций антенн для любительских УКВ радиостанций и приема телевидения.
Рассмотрены антенны полуволновый вибратор — «волновой канал» (двух , трех- и пятиэлементные) контурно щелевая с уголковым отражателем и рупорная.
«Хрестоматия радиолюбителя». Изд. 4е Изд-во «Энергия», 1966. МРБ. Стр. 306—312.
Необычная телевизионная антенна.
Краткое описание оригинальной антенны — диполя. На полуди поли (дня них применен провод диаметром 6 мм) надеты трубки из изоляционного материала. Они заполнены стальными опилками и закрыты с торцов пробками через которые пропущены полудиполи. Имеется рисунок.
«Радио», 1966, 10, 56
Антенны для сверхдальнего приема телевидения.
Глава книги, в которой описаны рамочные антенны антенны, работающие в широком диапазоне частот, и многоэтажные рамочные антенны.
Даются рекомендации по использованию для сверхдальнего приема телевидения антенн других типов (скелетно щелевая, антенны типа «волновой канал» и др.), описан антенный усилитель.
С. К. Сотников. Сверхдальний прием телевидения. Изд. 3е. Изд-во «Энергия», 1967 МРБ. Стр. 38—61.
Широкополосная телевизионная антенна. К. Харченко
В статье описан широкополосный вариант зигзагообразной антенны, которая используется для приема передач телецентров, расположенных на расстоянии до 100 км от места приема.
1 «Радио», 1967 10, 39—41
2 «Радио» 1968, 2, 61 (Какие телевизионные каналы и на каком расстоянии от телецентра можно принимать на эту антенну Ответ; Все 12 каналов в зоне уверенного приема Консультация)
Антенны для дальнего приема телевидения
Описаны антенны типа «волновой канал» с увеличенным числом пассивных вибраторов двух, трех, четырехэтажная трехэлементная, двухэтажная пятиэлементная и ряд рамочных антенн различной степени сложности. Стр. 33—50.

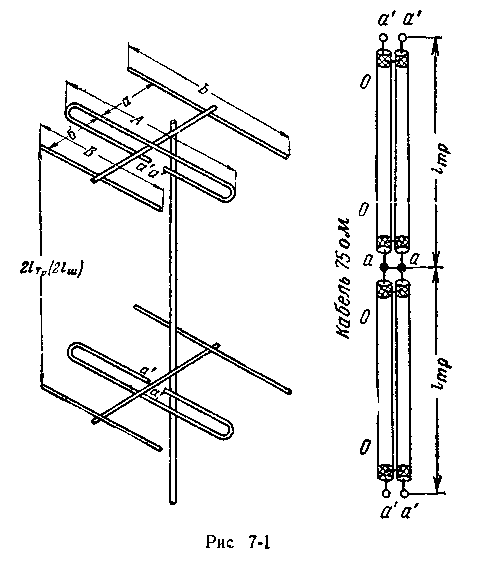

Даются сведения по настройке и измерению параметров антенн для дальнего приема и согласованию антенн с антенным входом телевизора и антенным усилителем (рис. 7-1). Стр. 33—50.
С. К. Сотников. Дальний прием телевидения. Изд. 2-е, Изд-во «Энергия», 1968 МРБ. Стр. 33-57
Антенна на 12 каналов. Б. Бугаенко
Чертеж антенны, рассчитанной для применения в зоне уверенного приема
«Радио» 1968, 12, 53.
Можно ли делать обруч антенны из медных, латунных или алюминиевых трубок
Какова длина внешней окружности обруча антенны.
Даны размеры антенны для приема с 1-го и до 12-го телевизионного канала. Как изменить ее размеры, если нужно принимать начиная не с первого, а какого-либо другого канала.
Каковы размеры платы из изоляционного материала, на которой укреплены пластины питания антенны.
«Радио», 1968, 2, 61
Приемные телевизионные антенны
Краткие справочные сведения Рекомендации по выбору, изготовлению и установке антенн Сведения о простейших наружных антеннах, симметрирующих и согласующих устройствах, разделительных фильтрах Рассмотрены комнатные антенны, наружные антенны промышленного изготовления и наружные радиолюбительские антенны («волновой канал», синфазные, рамочные, зигзагообразные)
Даны основные правила изготовления и установки антенн.
В приложениях приведены таблицы частот и волн каналов телевизионного вещания, электрические характеристики коаксиальных кабелей для телевизионных антенн.
Е. В Метузалем и Е А. Рыманов. Приемные телевизионные антенны. Изд-во «.Энергия», 1968 МРБ. Справочная серия. 48 стр.
7-3. Антенны для радиосвязи
Антенны на все KB диапазоны
Диполь, работающий на всех любительских диапазонах. Длина полудиполя — 27 м. При переходе с одного диапазона на другой никаких переключений и регулировок в антенне не требуется.
«Радио», 1966, 4, 60.
Антенна на 144 Мгц
Описание восьмиэлементной антенны типа «волновой канал» чешского радиолюбителя. Антенна эффективно работает в диапазоне 144— 146 Мгц.
В примечании редакции даны указания по применению для фидера антенны распространенных в СССР кабелей.
«Радио», 1966, 2, 57—58
Высокоэффективные антенны на 430 Мгц. К. Харченко
Подробная статья об антеннах с острой диаграммой направленности. Такие антенны можно построить, объединив в систему (решетку) несколько антенн со сравнительно слабой направленностью.

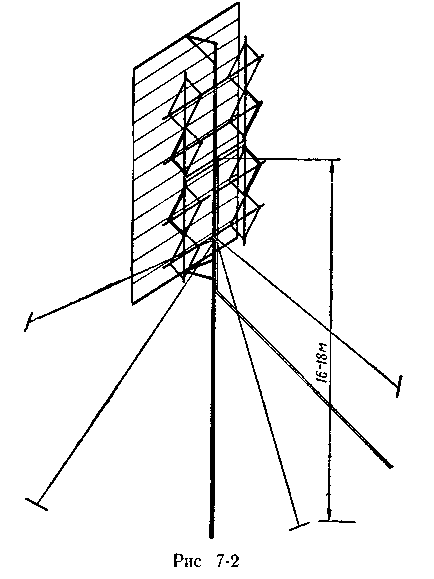

Общий вид решетки из четырех излучателей с рефлектором показан на рис. 7-2.
В статье и на обложке даны конструктивные чертежи ряда антенн.
«Радио», 1966, 4, 19—22 и стр 3 обложки.
KB антенна. Ф. Потари
Даются чертеж и конструктивные данные антенны (петлевой вибратор), предложенной венгерским коротковолновиком.
«Радио», 1966, 9, 22
Антенны
В книге описано около 70 практических конструкций разнообразных антенн для работы на коротких и ультракоротких волнах.
Приводятся простейшие расчеты для большинства антенн, применяемых коротковолновиками всего мира, и модификаций этих антенн, усовершенствованных в последние годы.
Значительное место отводится практическим советам по постройке антенн и их согласованию.
Книга может служить справочным руководством как для начинающих радиолюбителей, так и для опытных коротковолновиков, строящих сложные антенны
К. Ротхаммель Антенны Пер. с немецк Т. Э Кренкеля. Изд-во «Энергия», 1967. МРБ Стр 27.
«Волновой канал» на 20 м. Ж. Шишманян
Известный коротковолновик дает краткое описание трехэлементной антенны «волновой канал» на 20-метровый диапазон (по книге К. Ротхаммеля «Антенны») и хороший отзыв об этой антенне
«Радио», 1967, 4, 15.
УКВ антенна. А. Касьян
Краткое описание антенны для 10 метрового диапазона (28— 29,7 Мгц), имеющей круговою диаграмму направленности Антенна состоит из штыря и кольцевого противовеса
«Радио», 1967, 2, 43.
Ферритовые антенны для «лисолова». В. Xомич
Описание антенны, которая эффективно работает в диапазоне 144 Мгц
«Радио», 1967, 7, 21.
Антенна «Гибкий штырь». С. Куликов
Гибкая, как бамбуковое удилище, стойкая против ветра, не боящаяся ударов и тряски антенна системы Куликова используется очень широко. Такими антеннами оборудованы связные радиостанции, установленные на автомобилях пожарной охраны, такси, медицинской и различных аварийных служб. Приведено описание изготовления антенны.
«Радио», 1968, 10, 28—29.
Антенна для любительской связи. Ю. Жомов
Подробное описание несложной популярной антенны для работы на диапазонах 80 и 40 м. Она состоит из двух диполей, включенных параллельно Даются указания по определению к. п. д. фидера (формула и график).
«Радио», 1968, 4, 13—14.
Антенна с активным рефлектором. А. Снесарев
Даются схема и конструкция антенны, позволяющей получить практически любой сдвиг фазы между двумя активными элементами. Ее вес составляет всего 6,5 кг, что дает возможность монтировать антенну одному человеку. Для вращения антенны использован электродвигатель ПР-1.
Указан порядок настройки антенной системы.
«Радио», 1968, 9, 17—18 и стр. 2 вкладки.
Антенна с омега-согласованием. В. Постников
Предлагаемое согласование выгодно отличается от распространенного гамма-согласования простотой настройки. Антенна представляет собой четвертьволновый вибратор с заземленным основанием и горизонтально расположенным противовесом.
«Радио», 1968, 9, 18
Антенна на 14 и 21 Мгц
Описание укороченных двухэлементных антенн венгерского коротковолновика. При работе с ДХ антенны дают выигрыш от 2 до 3 баллов.
«Радио», 1968, 3, 59—60.
«Двойной квадрат» на диапазоне 28 Мгц. Е. Иванов
Описание антенны, изготовленной из медных трубок диаметром 14 мм
Антенна укреплена на мачте. В качестве поворотного механизма используется электродвигатель с редуктором.
«Радио», 1968, 11, 19.
Коротковолновая антенна. К.Харченко, С. Вышинский
Описан вариант кольцевой антенны горизонтальной поляризации, диаграмма направленности которой близка к круговой.
«Радио», 1968, 2, 31—32 и стр. 1 вкладки.
Малогабаритная квадратная антенна. С. Бунимович
Предлагается метод существенного уменьшения геометрических размеров антенны при сохранении достаточно высокого к. п. д.
В статье не приводится конкретной конструкции антенны.
«Радио», 1968, 4, 15—16
Многодиапазонная вертикальная антенна. Л. Яйленко
Антенна проста в конструктивном отношении. В простейшем варианте она предназначена для работы в диапазонах 7, 14 и 21 Мгц. При некотором усложнении антенна хорошо работает и на 28 Мгц. Она представляет собой составную дюралюминиевую трубу диаметром 4 см, длиной 10 м, установленную на фарфоровом изоляторе
Описанная антенна может быть отнесена к разряду Ground Plane, т. е. антенн, работающих с искусственной землей.
Антенна эксплуатировалась на радиостанции автора в течение полутора лет и хорошо себя зарекомендовала.
«Радио», 1968, 7, 19—20.
Многодиапазонная вертикальная антенна. Ю. Матийченко
Вертикальные антенны Ground Plane недостаточно широкополосны. Автор рекомендует конические и экспоненциальные вертикальные антенны.
Экспоненциальная антенна обладает большим достоинством — ее максимальный диаметр в 3 раза меньше, чем у конической антенны.
В статье предлагается конструкция экспоненциальной антенны на диапазоны 14, 21 и 28 Мгц (рис. 7-3).
«Радио», 1968, 12, 21.
О работе антенны Т2FД. В. Тарасюк
Положительный отзыв об антенне, описанной подробно К. Ротхаммелем в журнале «Радио», № 11 за 1965 г.
Попутно дается чертеж и данные антенны этого же типа, рассчитанной на 10-метровый диапазон.
«Радио». 1968, 3, 25.
7-4. Антенные усилители
Антенный усилитель на 12 каналов. Р. Иванов
Выпуск промышленностью ВЧ транзисторов типа ГТ313, имеющих граничную частоту fа 700 Мгц, позволил сконструировать антенный
усилитель, захватывающий все 12 телевизионных каналов, т. е. диапазон 40—240 Мгц.
Схема усилителя показана на рис. 7-4
«Радио», 1966, 7, 29
Антенный усилитель на 430—440 Мгц. Р. Иванов
Усилитель располагается непосредственно у антенны и применяется для повышения уровня УКВ сигнала, наведенного в антенне
Схема усилителя показана на рис. 7-5. Питается усилитель от двух аккумуляторных батареи напряжением 8,4 и 2,4 в. «Радио», 1966, 11, 9.
Триод или пентод. В Демьянов
Рассмотрен новый подход к проблеме усиления радиосигналов с очень широкой полосой пропускания, основанный на токовом принципе использования триода.
Доказывается, что при очень широких полосах пропускания триодный усилитель тока широкополоснее пентодного усилителя напряжения.
Предлагается практическая схема широкополосного усилителя на трех триодах 6НЗП, усиливающего полосу частот последних шести телевизионных сигналов Его можно использовать в антенном усилителе ВЧ с коэффициентом усиления 50—60.
1. «Радио», 1967, 12, 27
2. «Радио», 1968 5, 59—60 (Каким провода» намотаны катушки усилителя и каково напряжение Консультация)
Антенные усилители
Описания антенного трехлампового усилителя на малошумящих лампах (6С3П, 6С4П и 6Ж9П) и усилителя на лампах 6Н14П и 6Ж1П (рис.7-6). Рассмотрено использование блоков ПТП и ПТК в качестве многоканальных антенных усилителей.
С. К. Сотников. Дальний прием телевидения. Изд. 2-е. Изд-во «Энергия», 1968 МРБ Стр 58—67
Простой умножитель добротности
Схема и конструкция усилительного каскада с одним транзистором, повышающего добротность катушки ферритовой антенны.
«Радио», 1968, 3, 60
Широкополосные, малошумящие антенные усилители. В. Демьянов
В статье описаны три антенных усилителя — два ламповых и один транзисторный Первый с каскадами, управляемыми напряжением, содержит в схеме по две лампы 6Н23П и 6Ж9П
Остальные усилители управляются током Первый на трех лампах 6Н23П, а второй на пяти транзисторах ГТ313А
Все три усилителя рассчитаны на подключение их к телевизорам с чувствительностью 200—500 мкв.
«Радио», 1968, 7, 23—25
7-5. Настройка антенн, поворотные устройства
Симметрирующие устройства антенн. К. Харченко
Описаны способы симметрирования антенн и свойства некоторых симметрирующих устройств и даны рекомендации по их выполнению.
«Радио», 1966, 2, 24—25 и стр. 3 обложки.
Согласование антенны с фильтром
Под рубрикой «Вам отвечают специалисты» редакция публикует разъяснение специалиста по антеннам, как выполнить систему питания антенны и подключить к ней основную фидерную линию.
«Радио», 1966, 10, 27.
Устройство для крепления оттяжек. Г. Ляпин
Приспособление старой велосипедной или мотоциклетной цепи для крепления оттяжек к мачте (рис. 7-7).
«Радио», 1966, 7, 20
У
стройство
для поворота антенны.
В. Лыба
Предназначено для вращения антенны в горизонтальной плоскости. Мачта антенны из стальных труб диаметром 34 мм. Основание ее находится на чердаке. Поворот антенны осуществляется электродвигателем, вращение которого передается через редуктор на ведомую шестерню, жестко скрепленную с мачтой антенны.
Коаксиальный кабель фидера расположен внутри трубы мачты и через специальное отверстие в ней выводится на чердак, откуда идет обычная стационарная проводка к телевизору.
Установка имеет пульт управления. Наблюдение за поворотом антенны осуществляется по шкале индикатора, сделанного из вольтметра постоянного тока. Шкала вольтметра проградуирована в градусах.
«Радио», 1966, 9, 31—32 и стр. 1 вкладки.
Индикатор настройки антенны. Г. Гончаров
В заметке предлагается в качестве индикатора настройки антенны магнитоэлектрический прибор с выпрямителем и ВЧ трансформатором тока.
«Радио», 1967, 5, 29
Диоды в цепи питания двигателя постоянного тока
Простая схема использования диодов, упрощающая поворот системы (например, вращающейся антенны).
«Радио», 1968, 7, 60
Радиолюбителю о заземлении. В. Васильев
Заземление — хороший электрический контакт с землей — впервые в мире применил А. С. Попов в качестве составной части открытого колебательного контура приемного и передающего устройств.
В статье дан обзор изменений, которые произошли с использованием заземления с начала радиовещания до наших дней и особенно с выпуском транзисторных приемников.
«Радио», 1968, 6, 39.
