Глава десятая. Источники питания

10-1. Аккумуляторы и их зарядка

Вечная батарея. Б. Иванов

Предлагаются три схемы для зарядки:

1) батарей ФБС и малогабаритных аккумуляторов Д-0,2 (заряд­ный ток 20 ма),

2) батарей КБС и «Сатурн» (ток заряда 50 ма);

3) аккумуляторов ТД-0,1 с током заряда около 12 ма.

Описано также универсальное зарядное устройство, дающее воз­можность заряжать любые батареи и аккумуляторы для карманных приемников, требующие зарядный ток от 10 до 500 ма.

«Юный техник», 1966, 8, 55—59.

Как восстановить вышедшие из строя малогабаритные герметичные аккумуляторы? Консультация

«Радио», 1966, 6, 63.

Какое покрытие лучше применять для щелочных аккумуля­торов

Рассматриваются различные покрытия и их недостатки.

К лучшим покрытиям относятся битум с 25—50% керосина и особенно смазка ЦИАТИМ-201. Рассказано, как пользоваться этими покрытиями.

«Радио», 1966, 2, 62.

Схемы контроля и индикации разряда малогабаритных аккумуляторов. Л. Кабачников

Предлагаются два варианта схем автоматического контроля.

1. Питание радиоприемника автоматически выключается, когда напряжение аккумулятора становится меньше номинала.

2. Звуковые сигналы сообщают владельцу радиоприемника, что пора заряжать аккумулятор

Схемы транзисторные. Всего шесть схем. В каждой два-три тран­зистора

В помощь радиолюбителю. Изд-во ДОСААФ, 1966. Вып. 28. Стр 43—48.

Устройство аккумулятора 7Д-01. В. Иванов

Подробные сведения об устройстве, режиме эксплуатации, за­рядке и восстановлении работоспособности в некоторых случаях.

«Радио», 1966, 7, 50.

Приемник работает стабильнее. С. Бать

В статье говорится о специальных мерах, применяемых для того, чтобы сохранить работоспособность транзисторных приемников при глубоком разряде батареи.

«Радио», 1967, 6, 41—42.

Схема отключения зарядного устройства. П. Криганский

В конце заряда аккумуляторных батарей типа 7Д-01 наблюдается некоторое повышение напряжения на их зажимах.

В предлагаемой схеме с повышением напряжения срабатывает реле. Оно отключает зарядное устройство и подключает к сети сигнальную лампу.

«.Радио», 1967, 7, 59.

Аккумулятор вместо «Кроны». В. Килнянчук

Как набрать аккумуляторною батарею из дисковых аккумулято­ров типа Д-0,06, чтобы она поместилась в отсеках питания карманных радиоприемников, питающихся от батареи «Крона».

«Радио», 1968, 9, 27.

10-2. Выпрямители, блоки питания

Выпрямитель на тиристорах. В. Кузьминных, Б. Гинзбург

В выпрямителе работают управляемые вентили ВКДУ-150 и не­управляемые вентили ВКД-200.

Принципиальная схема на рис. 10-1.

Выпрямленное напряжение можно регулировать в пределах 5—200 в.

1. «Радио», 1966, 4, 42—43.

2. «Радио», 1968, 12, 56.

Выпрямители с электронным регулятором для зарядки аккумуля­торов. Б. Васильев, А. Вардашкин

Две заметки в порядке обмена опытом. Первый выпрямитель собран по мостовой схеме на четырех диодах типа Д305.

Вторая схема отличается тем, что транзисторы включены парал­лельно.

Можно заряжать 6- и 12-вольтовые аккумуляторы.

«Радио», 1966, 7, 36.

Селеновые выпрямители

Сведения об устройстве, конструкции и принципе действия селе­новых выпрямителей, их электрических параметрах и свойствах.

Рассмотрены наиболее употребительные схемы выпрямителей. Приведены особенности эксплуатации и номенклатура селеновых вы­прямителей.

И. X. Геллер. Селеновые выпрямители. Изд. 2-е. Изд-во «Энергия», 1966. МРБ (Справочная сепия) 30 стр.

Сигнализатор разрядки аккумулятора. Л. Ксанфомалити

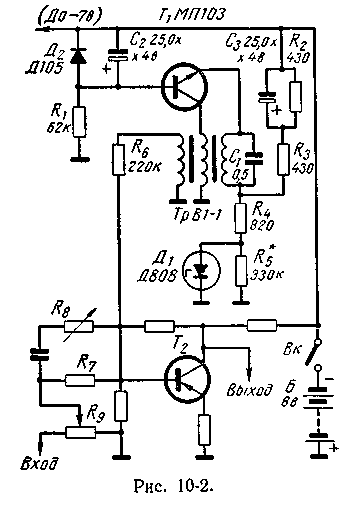

Чтобы не допустить разряда аккумулятора в транзисторном прием­нике сверх нормы, предлагается простой блокинг-генератор (схема на рис. 10-2). Вырабатываемые им колебания поступают на вход уси­лителя НЧ приемника, что вызывает появление громкого звука, сигна­лизирующего, что аккумулятор надо заряжать

На схеме в верхней части показан сигнализатор на одном транзисторе МП103, а в нижней части — первый каскад уси­лителя НЧ приемника. «Радио», 1966, 10, 48. Выпрямитель переменно­го тока. В. Кривопалов Статья под рубрикой «практикум значкиста», в ко торой рассказывается, как работает кенотронный выпря­митель Описаны схемы вы­прямителей и дана практи­ческая схема для повторения юными радиолюбителями. «Радио», 1967, 5, 50—53.

Питание транзисторных радиоприемников от сети

Две заметки — А.Амо­сова, В. Паменова и Е. Кравченко — с опи­санием схем выпрямителей с выходным напряжением 9 в Первый выпрямитель собран по мостовой схеме, второй — по схеме удвоения.

«Радио», 1967, 2, 54—55

Сглаживающие фильтры

Конспективное изложе­ние назначения устройства краткого расчета и схем включения: Г-образного реостатно-емкостного фильтра, Г-образного индуктивно-емкостного филь­тра, фильтра с фильтром-пробкой и фильтра с транзистором.

«Радио», 1967, 2, 47.

Бестрансформаторный выпрямитель. А. Сергеев

Схема опубликована в результате предложенного редакцией зада­ния, на которое получено свыше 80 схем выпрямителей Лучшей при­знана данная.

В ней при работе от сети с напряжением 220 в применяется мостовая схема Греца, а при работе от сети 127 в — схема Латура.

«Радио», 1968, 7, 63.

Блок питания из реле. А. Серов

В заметке рекомендуется использовать в качестве понижающего трансформатора обмотки реле, у которого пришла в негодность кон­тактная система.

«Радио», 1968, 4, 62.

Выпрямитель

Материал для самостоятельных занятий или занятий радиокружка.

Рассказывается, как устроен и работает диод; рекомендуются опыты. Объясняются принципы работы одно- и двухполупериодного выпрямителя

В заключение описывается двухполупериодный выпрямитель.

«Радио», 1968, 8 21—23.

Питание батарейных приемников от сети. М. Веневцев

О писание выпрямителя (схема на рис. 10-3), собранного из деталей, высылаемых Центральной торговой базой посылторга.

Описание рассчитано на сельского радиолюбителя.

Число витков обмоток II и III трансформатора и величины рези­сторов R1 и R2 выбирают в зависимости от напряжений и токов, тре­бующихся для тех или иных приемников. Эти данные сведены в таб­лицу для батарейных приемников: «Тула», «Луч», «Рига Б-912», «Киев Б-2», «Искра», «Искра-53», «Таллин Б-2», «Новь», «Воронеж», «Роди­на-52», «Родина» («Электросигнал-1») и «Родина-47» («Электросигнал-3»).

«Радио», 1968, 2, 46—47.

По какой схеме строить выпрямитель. Р. Малинин

Рассматриваются основные схемы полупроводниковых выпрями­телей (12 схем): однофазных, двухфазных, мостовых, с удвоением выпрямленного напряжения

Дается таблица средних соотношений величин для различных полу­проводниковых выпрямителей; автор рекомендует, в каких случаях какие выпрямители целесообразно применять.

«Радио», 1968, 12, 40—43.

Стабилизированный выпрямитель. А. Чулков

В заметке описана схема выпрямителя дающего напряжения 9 и 12 в при токе нагрузки до 400 ма.

«Радио», 1968, 9, 22.

Универсальный блок питания. В. Труфанов

В схему прибора входят автотрансформатор РНО-250-2, силовой трансформатор и выпрямитель. Во вторичную цепь автотрансформатора включены: амперметр, вольтметр и гнезда, с которых снимается регу­лируемое переменное напряжение от 0 до 250 в. Постоянное напряже­ние, изменяющееся в тех же пределах, снимается с конденсатора сгла­живающего фильтра. Возможности прибора довольно широки: питание радиоаппаратуры, зарядка аккумуляторов, испытание электромагнит­ных реле и т. д.

«Моделист-конструктор», 1968, 8—43.

10-3. Стабилизаторы напряжения, автотрансформаторы

Полупроводниковые стабилизаторы напряжения. Л. Куличенко

Две практические схемы на кремниевых стабилитронах Д810, включенных в обратном направлении, что удваивает их температурный коэффициент.

В помощь радиолюбителю. Изд-во ДОСААФ, 1966. Вып. 27. Стр. 81—83.

Высоковольтный стабилизатор напряжения. А. Лукашов, Б. Лукашов

Стабилизатор рассчитан на выходное напряжение 250 в при макси­мальном токе нагрузки 180 ма.

Диапазон стабилизации 185—245 в. Выпрямитель по мостовой схеме на полупроводниковых диодах. В схеме используются пять транзисторов.

«Радио», 1967. 3, 53—54

Стабилизатор напряжения, защищенный от перегрузок. Е. Додонов

Описание стабилизатора с пятью транзисторами, который при перегрузках на выходе запирается.

«Радио», 1967, 1, 40.

Стабилизатор напряжения. С. Крашенинников

Прибор дает возможность получать стабилизированное напряже­ние от 8 до 15 в при токе до 1,5 а. Он работает по схеме с последова­тельно включенным регулирующим транзистором.

В схеме три транзистора — П16Б, П201А и П210. Приведена монтажная схема.

«Моделист-конструктор», 1967, 12, 42.

Стабилизатор напряжения на бареттерах. А. Волков, Б. Шкловский

В заметке предлагается схема, в которой для стабилизации тока используются три последовательно соединенных бареттера.

Для каждого типа телевизора бареттер выбирается в зависимости от потребляемой мощности.

«Радио», 1967, 6, 52.

Феррорезонансный стабилизатор. В. Ананьев

В отличие от общеизвестных стабилизаторов этот прибор автома­тически включается лишь при повышении или понижении напряжения сети более чем 10—5% номинального. Это значительно сокращает непроизводительное расходование энергии.

Во всех случаях, когда напряжение сети остается в пределах 210—230 в, оно поступает непосредственно на нагрузку. Когда же оно

выходит за эти пределы, следящая система (ее роль выполняет реле РП-5) включает стабилизатор.

Стабилизатор предназначен для питания радиоприемников и теле­визоров, потребляющих мощность до 200—220 вт.

1. «Радио», 1967, 12, 42.

2. «Радио», 1968, 9, 36. (Видоизмененная схема, где стабилизатор заменен автотрансформатором).

Феррорезонансный стабилизатор. В. Кислов

Рассматриваются две схемы феррорезонансных стабилизаторов, дается пример расчета стабилизатора с выходной мощностью 200 вт и выходным (стабильным) напряжением 220 в при изменении вход­ного напряжения (сети) в пределах от 140 до 240 в. Говорится о нала­живании стабилизатора.

«Радио», 1967, 8, 26—27.

Вместо стабилизатора — автотрансформатор. В. Кислов

В журнале «Радио» № 12 за 1967 г. опубликовано описание феррорезонансного стабилизатора со следящей системой В. Ананьева. Автор заметки предлагает использовать эту следящую систему при работе с автотрансформатором.

«Радио», 1968, 9, 36.

Дополнительный переключатель в автотрансформаторе. Д. Липнин

В заметке дается схема автотрансформатора с выключателем. Если в сети нормальное напряжение, автотрансформатор отключается и нагрузка включается в сеть непосредственно. Бесполезный расход электроэнергии прекращается.

«Радио», 1968, 12, 53.

Расчет стабилизатора напряжения. А. Синельников

Приводится разработанная автором методика расчета стабилиза­тора напряжения со стабилитроном, учитывающая как нестабильность источника питания и тока нагрузки, так и разброс параметров резистора и стабилитрона, использованных в стабилизаторе.

«Радио», 1968, 5, 53—54.

Стабилизатор напряжения для фотоувеличителя. Ю. Кузнецов

Стабилизатор поддерживает постоянное напряжение в пределах ±0,2,5% при изменениях напряжения сети на ±10%.

Приведены разновидности- схемы стабилизатора напряжения, рас­считанного на напряжение электросети ПО и 220 в.

В помощь радиолюбителю. Изд-во ДОСААФ, 1968. Вып. 30. Стр. 59—66.

10-4, Преобразователи напряжения, автоматический переключатель сетевого напряжения, питание приемника от свободной энергии

Преобразователи напряжения на транзисторах (трансфертеры)

Практические схемы: стабилизатора напряжения на мощном транзисторе, двухтактных трансфертеров, выпрямителя с электронным стабилизатором на транзисторах, двухтактного трансфертера с вклю­чением реле для улучшения условий возникновения генерации и однотактных трансфертеров.

Транзисторы производства ГДР.

Г. И. Фишер. Транзисторная техника для радиолюбителей. Пер. с немецк. Изд во «Энергия», 1966. МРБ. Стр. 127—139.

Приемник с питанием от свободной энергии

Питание приемника, в схеме которою используются один диод и транзистор П13, осуществляется напряжением, полученным в резуль­тате детектирования сигналов мощной принимаемой радиостанции. Для этого необходимы наружная антенна длиной около 18 м и хорошее заземление.

«Радио», 1966, 7, 57.

Как предотвратить повреждение радиоприемника или магнитофона при ошибочном включении его в сеть переменного тока с напряжением 220 в вместо 127 в

П редлагается автоматический переключатель сетевого напряжения. Дается описание его конструкции.

«Радио», 1967, 3, 61—62.

Маломощный преобразователь напряжения

Питание анодных цепей измерительных приборов, выполненных на батарейных лампах, можно осуществить от преобразователя на­пряжения (схема на рис. 10-4). Выходное напряжение составляет 30—40 в при токе 3—5 ма.

И. И. Дудич. Измерительные устройства для радиолюбителей. Изд-ео «.Энергия», 1967. МРБ. Стр. 32.
