Регулировка яркости

Изменение освещенности помещения требует подрегулировки начальной яркости и контрастности изображения. Иногда приходится эту регулировку про­водить при переключении программ, смене сюжета. Поэтому наличие дистанционной регулировки яркости и контрастности весьма целесообразно, хотя из соображений простоты реализации обычно дистанционно регулируют только яркость.

В телевизорах УЛПЦТ(И) яркость регулируется изменением постоянного напряжения на катодах кинескопа за счет изменения режима лампы яркост-ного канала 2Л1 (рис. 31). Это, в свою очередь, обеспечивается изменением напряжения смещения на сетке лампы разной степенью шунтирования на корпус точки съема отрицательного напряжения на сетку 2Л1 с помощью переменного регулятора яркости 7R4.

Когда движок 7R4 находится в крайнем нижнем (по схеме) положении, отри­цательное напряжение от источника минус 12 В замыкается через резистор 2R40 и движок 7R4 на корпус, и напряжение на сетке лампы 2Л1 минимально. Ток лампы при этом наибольший, напряжения на аноде лампы и катодах кинес­копа уменьшены, значит ток анода кинескопа и яркость максимальны. Начальная яркость определяется дополнительным положительным напряжением на сетке лампы, которое устанавливается резистором 2R26. При крайнем верхнем поло­жении движка 7R4 на нем образуется напряжение около минус 4 В, закрывающее лампу 2Н1. На ее аноде и катодах кинескопа напряжение повышается до напряже­ния питания (370 В), и кинескоп запирается.

Рис. 31. Принципиальная схема дистанционной регулировки яркости

Для дистанционной регулировки яркости проще всего подключить парал­лельно 7R4 переменный резистор примерно такого номинала, как 7R4, или несколько больше (от 22 до 47 кОм желательно с характеристикой типа В). Чтобы дистанционная регулировка яркости имела такие же пределы изменения яркости, какие дает основной регулятор 7R4, он должен быть установлен на минимум.

Прочие регулировки

Из прочих аналоговых регулировок, которые предусмотрены в теле­визорах УЛПЦТ(И), отметим только регулировки насыщенности цвета и ручной настройки гетеродина. Остальными, такими, как регулировка тембра, регулировка контрастности и цветового тона, пользуются очень редко.

Насыщенность цвета регулируется в телевизорах УЛПЦТ(И) переменными резисторами 7R2a и 7R6 (рис. 32,а), с помощью которых изменяется значение тока, протекающего через диоды в ограничителях амплитуды поднесущих цвета. Первый из этих резисторов — основной — .сопряжен с регулятором контраст­ности 7R26, второй является дополнительным и позволяет регулировать насыщен­ность в небольших пределах. Его действие можно дублировать с помощью просто­го устройства дистанционной регулировки насыщенности (рис. 32,а). Транзистор VT1 под действием изменяемого с помощью регулятора Rh тока базы открывает­ся и шунтирует установленный в положение максимального сопротивления регулятор 7R6 (т. е. на минимум насыщенности), тем самым увеличивая ток через диоды ограничителей. Насыщенность увеличивается.

Дистанционная ручная подстройка частоты гетеродина (рис. И,б) позволяет не только упростить схемотехнику блока узла согласования (см. гл. 2), но может оказаться полезной в случаях, когда из-за наличия внешних помех система АПЧГ телевизора не обеспечивает наилучшего качества изображения.

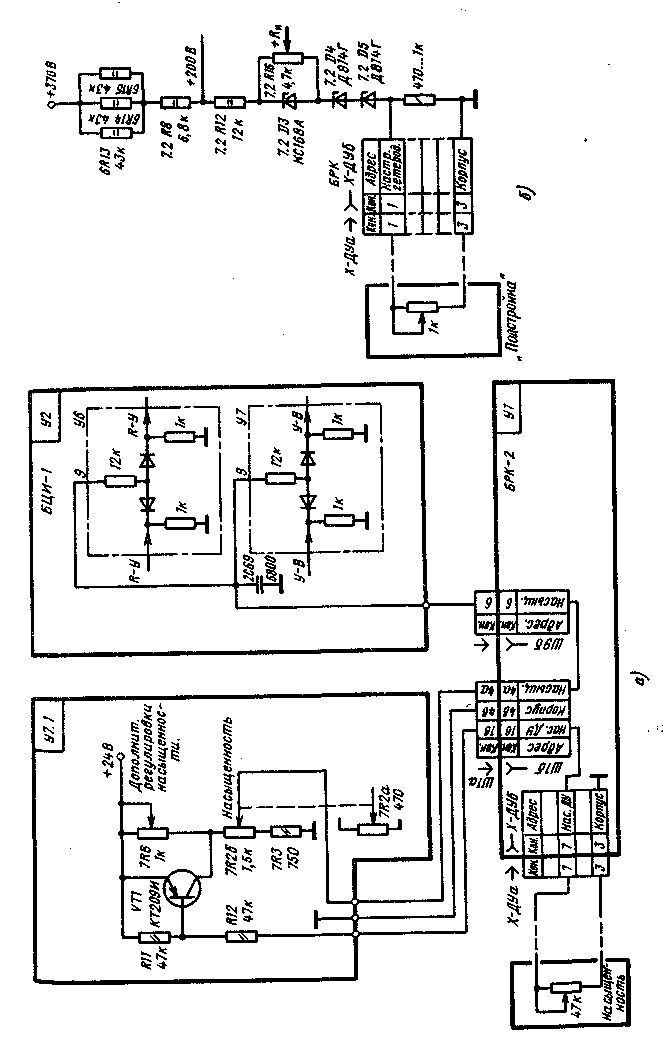

Рис. 31. Принципиальная схема регулировки насыщенности (а) и подстройки гетеродина (6)
