Корпус приемника и технология монтажа блоков

Корпус приемника (рис. 11) представляет собой коробку с внутрен­ними размерами 280X130X180 мм, в которую вставляют переднюю (лицевую) ланель. Упорами для панели могут служить трехгранные планки, вклеенные по углам коробки, или металлические уголки, привинченные к боковым стенкам. В отверстия, просверленные в нижней стенке корпуса, вставлены с клеем нож­ки квадратного сечения.

Для коробки корпуса используйте фанеру толщиной 8... 10 мм. Наружные стороны боковых и верхней стенок желательно оклеить шпоном ценных пород древесины и отполировать или оклеить декоративной поливинилхлоридной пленкой.

Лицевую панель, являющуюся основой блока 1, лучше всего выпилить из древесно-стружечной плиты (ДСП). Овальное отверстие в ней предназначено для динамической головки громкоговорителя, прямоугольное отверстие — для шкалы настройки приемника, два отверстия диаметром 10 мм — для крепле­ния регулятора громкости и втулки оси верньерного механизма. После монта­жа деталей панель с лицевой стороны задрапируйте неплотной декоративной тканью.

Детали сменных блоков монтируют на платах размерами 80X125 мм (рис. 12), которые можно изготовить из листового гетинакса или текстолита толщиной 1,5 ...2 мм. Всего потребуется восемь плат — по числу сменных блоков. Поскольку платы имеют одинаковые размеры, их целесообразно обрабатывать вместе, зажав пакет в тисках. Одновременно можно просверлить и отверстия диаметром 4 мм. В них с помощью гаек МЗ за­крепляют шпильки, фиксирующие положение плат в корпусе приемника.

Габаритные размеры плат позволяют размещать на них конденсаторы и ре­зисторы практически любых типов, что в значительной степени облегчает под­бор деталей. Так, например, во всех описываемых усилителях звуковой часто­ты применены электролитические конденсаторы К.50-6. Чтобы укрепить такой конденсатор, «адо лишь просверлить в плате два отверстия диаметром 1 ... ... 1,5 мм, пропустить через них проволочные выводы конденсатора и отогнуть их в разные стороны с другой стороны платы (рис. 13,а). С таким же успехом можно использовать и конденсаторы К50-3, К52-1. Надо только учесть особен­ности конструкции детали при разметке отверстий под опорные монтажные точки.

Pиc. 11. Детали корпуса приемника

Рис. 12. Монтажная плата приемника

Опорными монтажными точками резисторов, конденсаторов и соединитель­ных проводников могут быть пустотелые заклепки (рис. 13,6), часто называ­емые пистонами, или шпильки (рис. 13,е) — отрезки медной посеребренной или луженой проволоки диаметром 1 ... 1,5 мм, запрессованные в отверстия в пла­те. Выбор того или иного способа монтажа зависит от имеющихся матери­алов.

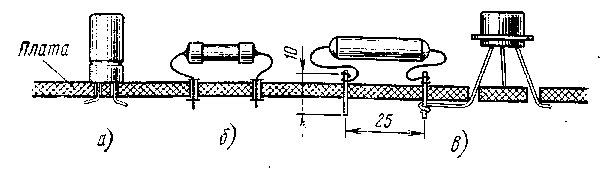

Рис. 13. Приемы монтажа деталей на плате

В описываемых блоках в качестве опорных монтажных точек использова­ны шпильки длиной 10 мм из медной проволоки толщиной I мм. На концах выводов деталей и соединительных проводов сделаны петли, которые надеты на стойки и припаяны к ним. Детали каждого блока расположены с одной стороны платы, а монтажные проводники с другой (на монтажных схемах эти проводники будут показаны штриховыми линиями). Выводы транзисторов про­пущены через отверстия в платах и снизу припаяны к шпилькам тех деталей, с которыми они должны соединяться.

Рис. 14. Шаблон для разметки плат (а) и оправка для запрессовки монтажных шпилек (б)

На платах детали размещают примерно так же, как их условные обозна­чения на принципиальных схемах, что облегчает «чтение» монтажа. Резисто­ры и конденсаторы расположены на платах в основном двумя рядами вдоль длинных сторон плат. Расстояние между опорными точками выводов этих де­талей — 25 мм, между деталями в рядах — 10 мм.

Чтобы ускорить изготовление плат, полезно использовать шаблон, представ­ляющий собой дощечку, на которой начерчены осевые линии отверстий под монтажные шпильки. Такой разметочный шаблон показан на рис. 14,а. Два на­правляющих штифта на нем служат для фиксации положения платы при раз­метке. Заготовки плат размечают, ориентируясь на осевые линии. Для этого на верхнюю сторону заготовки платы наклеивают резиновым клеем плотнуда бумагу и вычерчивают на ней карандашом монтажную схему блока. Затем,, не снимая заготовки с шаблона, сверлят отверстия и запрессовывают в ниж шпильки. После этого бумагу удаляют, плату очищают от остатков клея и мон­тируют конденсаторы, резисторы, выводные контактные пластинки. Наконец плату снимают с шаблона, соединяют шпильки с другой стороны платы.

Для запрессовки шпилек в отверстия плат желательно использовать сталь­ной пруток с направляющим отверстием в торце (рис. 14,6). С помощью тако­го приспособления шпильку направляют в отверстие, диаметр которого при­мерно на 0,1 мм меньше диаметра шпильки, и запрессовывают ее ударом мо­лотка.

Эти советы относятся к технологии монтажа всех сменных блоков прием­ника. Некоторые другие советы будут даны применительно к каждому блоку».
