Формирователь щелчка

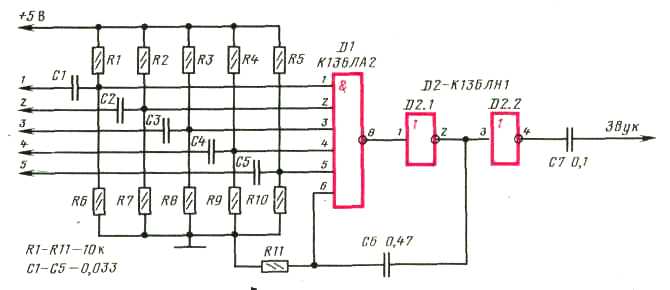

Схема формирователя щелчка приведена на рис. 57. Он представляет со­бой одновибратор, выполненный на элементах D1, D2.1. На вход формирователя поступают сигналы из узла логических операций. После дифференцирования на конденсаторах С1 -С5 и резисторах R1 - R10 короткие импульсы запускают одно-вибратор, который формирует отрицательный импульс длительностью около 700 мкс. С выхода элемента D2.2 импульсы щелчка подаются на вход УЗЧ теле­визора. При отсутствии щелчков фон в динамическом громкоговорителе не про­слушивается ввиду того, что исходное состояние элемента D2.2 открытое и вход УЗЧ по существу соединен по переменной составляющей с корпусом. Закрывает­ся этот элемент только в момент прохождения щелчка.

Смеситель сигналов

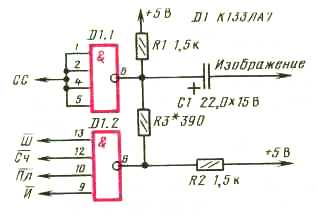

Принципиальная схема смесителя показана на рис. 58. На элемент D1.1 подаются импульсы синхросмеси положительной полярности. На входы элемента D1.2 в отрицательной полярности поданы импульсы шайбы, счета, площадки и иг­роков. Суммирование всех сигналов происходит на выходе элемента D1.1. Через конденсатор С1 сигнал изображения подается на выходное гнездо (см. формирова­тель цветовых сигналов).

Формирователь цветовых сигналов

Принципиальная схема формирователя приведена на рис. 59. На вход шифратора, выполненного на элементах D1.1-D1.3, подаются сигналы шайбы, линий площадки, игроков левой и правой команд и счета. На выходе шифратора формируется трехразрядный двоичный код цвета элементов изображения, который затем поступает на выходные элементы D4.1 — D4.3. выходные сигналы цвета эле­ментов изображения соответствуют табл. 4. Исходный цвет цифр счета — желтый. В зависимости от результата игры цвет цифр меняется при победе левой коман­ды с желтого на красный, при победе правой команды — с желтого на синий, т.е. цифры счета окрашиваются в цвет игроков победившей команды, что зрительно бо­лее эмоционально воспринимается, особенно при игре с электронной командой.

Рис. 57. Принципиальная схема формирователя щелчка

Рис. 58. Принципиальная схема смесителя сигналов

Рис. 59. Принципиальная схема формирователя цветовых сигналов

Рис. 60. Общий вид игрового поля в игре "Хоккей"

Таблица 4

Элемент изображения	Цвет	Уровень напряжения на выходах D2
		R	G	B
Шайба	Белый	0	0	0
Игроки команды:
левой	Красный	0	1	1
правой	Синий	1	1	0
Площадка	Зеленый	1	0	1
Счет:
от 0 до 18	Желтый	0	0	1
19:	Красный	0	1	1
:19	Синий	1	1	0

Штепсельная часть разъема Х1 — типа СШ-5. Общий (корпусной) провод при­ставки соединен с корпусом вилки.

Общий вид игрового поля в "Хоккее" приведен на рис. 60.
