СХЕМА ПУСКА

Схема пуска предназначена для получения напряжения, которым можно было бы запитать управляющую микросхему с целью ее запуска после включения ИВП в питающую сеть. Поэтому под пуском подразумевается запуск в работу в первую очередь управляющей микросхемы, без нормального функционирования которой невозможна работа силовой части и всей схемы ИБП в целом.

Схема пуска может быть построена двумя различными способами:

•с самовозбуждением;

•с принудительным возбуждением.

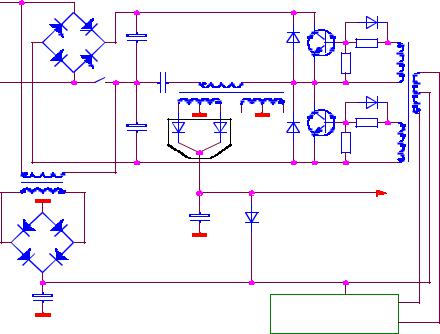

Схема с самовозбуждением используется, например, в ИБП GT-150W (рис.14). Выпрямленное напряжение сети Uep подается на резистивный делитель R5, R3, R6, R4, являющийся базовым для обоих силовых ключевых транзисторов Q1, Q2. Поэтому через транзисторы под воздействием суммарного напряжения на конденсаторах С5, С6 (Uep) начинает протекать базовый ток по цепи

(+)С5 - R5 - R7 - б-э Q1 - R6 - R8 - б-э Q2 - "общий провод" первичной стороны - (-)С6.

Оба транзистора приоткрываются этим током. В результате через участки коллектор-эмиттер обоих транзисторов начинают протекать токи взаимно противоположных направлений по цепям:

•через Q1: (+)С5 - шина +310 В - к-э Q1 - 5-6 Т1 - 1-2 Т2 - С9 - (-)С5.

•через Q2: (+)С6 - С9 - 2-1 Т2 - 6-5 Т1 - к-э Q2 - "общий провод" первичной стороны - (-)С6.

Если бы оба тока, протекающие через дополнительные (пусковые) витки 5-6 Т1 в противоположных направлениях, были бы равны, то результирующий ток был бы равен 0, и схема не смогла

бы запуститься.

Однако в силу технологического разброса коэффициентов усиления по току транзисторов Q1, Q2 всегда какой-либо один из этих токов больше другого, т.к. транзисторы приоткрыты в разной степени. Поэтому результирующий ток через витки 5-6 Т1 не равен 0 и имеет то или иное направление. Допустим, что преобладает ток через транзистор Q1 (то есть Q1 приоткрыт в большей степени, чем Q2) и, следовательно, ток протекает в направлении от вывода 5 к выводу 6 Т1. Дальнейшие рассуждения основываются на этом допущении.

Однако, справедливости ради нужно отметить, что преобладающим может оказаться и ток через транзистор Q2, и тогда все далее описываемые процессы будут относиться к транзистору Q2.

Протекание тока через витки 5-6 Т1 вызывает появление ЭДС взаимоиндукции на всех обмотках управляющего трансформатора Т1. При этом

(+)ЭДС возникает на выводе 4 относительно вывода 5 и в базу Q1 под воздействием этой ЭДС течет дополнительно приоткрывающий его ток по цепи: 4 T1 - D7 - R9 - R7 - б-э Q1 - 5 T1.

Одновременно на выводе 7 Т1 появляется (-) ЭДС относительно вывода 8, т.е. полярность этой ЭДС оказывается запирающей для Q2 и он закрывается. Далее вступает в действие положительная обратная связь (ПОС). Действие ее заключается в том, что при возрастании тока через участок коллектор-эмиттер Q1 и витки 5-6 Т1 на обмотке 4-5 Т1 действует возрастающая ЭДС, которая, создавая дополнительный базовый ток для Q1, еще в большей степени приоткрывает его. Процесс этот развивается лавинообразно

СОГЛАСУЮЩИЙ КАСКАД

Для согласования и развязки мощного выходного каскада от маломощных цепей управления служит согласующий каскад.

Практические схемы построения согласующего каскада в различных ИБП можно разделить на два основных варианта:

•транзисторный вариант, где в качестве ключей используются внешние транзисторы в дискретном исполнении;

•бестранзисторный вариант, где в качестве ключей используются выходные транзисторы самой управляющей микросхемы VT1, VT2 (в инте-

гральном исполнении).

Кроме того, еще одним признаком, по которому можно классифицировать согласующие каскады, является способ управления силовыми транзисторами полумостового инвертора. По этому признаку все согласующие каскады можно разделить на:

•каскады с общим управлением, где управление обоими силовыми транзисторами производится с помощью одного общего для них управляющего трансформатора, который имеет одну первичную и две вторичные обмотки;

•каскады с раздельным управлением, где управление каждым из силовых транзисторов производится с помощью отдельного трансформатора, т.е. в согласующем каскаде имеется два управляющих трансформатора.

Исходя из обеих классификаций согласующий

каскад может быть выполнен одним из четырех

способов:

•транзисторный с общим управлением;

•транзисторный с раздельным управлением;

•бестранзисторный с общим управлением;

•бестранзисторный с раздельным управлением.

Транзисторные каскады с раздельным управлением применяются редко, либо вообще не применяются. Авторам не довелось столкнуться с таким вариантом исполнения согласующего каскада. Остальные три варианта встречаются более или менее часто.

Во всех вариантах связь с силовым каскадом осуществляется трансформаторным способом.

При этом трансформатор выполняет две основные функции: усиления управляющего сигнала по току (за счет ослабления по напряжению) и гальванической развязки. Гальваническая развязка необходима потому, что управляющая микросхема и согласующий каскад находятся на вторичной стороне, а силовой каскад – на первичной стороне ИБП.

Рассмотрим работу каждого из упомянутых вариантов согласующего каскада на конкретных примерах.

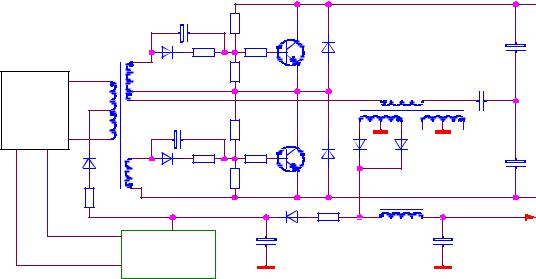

В транзисторной схеме с общим управлением в качестве согласующего каскада используется двухтактный трансформаторный предварительный усилитель мощности на транзисторах Q3 и Q4 (рис.17).

Оба транзистора включены по схеме с общим эмиттером и работают в ключевом режиме. Кол-

Рис.17. Согласующий каскад ИБП KYP-150W (транзисторная схема с общим управлением).

лекторными нагрузками транзисторов являются первичные полуобмотки импульсного управляющего трансформатора DT и резистор общей нагрузки R19, который задает максимальную величину тока через транзисторы (около 20мА). Напряжение питания Upom подается в среднюю точку первичной обмотки через R19 и диод развязки D8. Транзисторы по отношению к питающему напряжению включены параллельно.

На базы транзисторов Q3, Q4 поступают последовательности прямоугольных импульсов положительной полярности с отрицательными передними фронтами, сдвинутые по фазе друг относительно друга на половину периода. Из этого следует, что в промежутках между импульсами транзисторы Q3, Q4 открыты, т.к. к их управляющим переходам приложено открывающее напряжение. Под воздействием управляющих импульсов транзисторы поочередно закрываются.

На эмиттерах Q3, Q4 поддерживается напряжение примерно равное +1,6В за счет цепочки D10, D11, C13. Это напряжение позволяет осуществлять активное попеременное закрывание обоих транзисторов. Действительно, когда на базе закрываемого транзистора действует выходной импульс микросхемы, то напряжение на базе близко к 0 (около +0,6В). Напряжение же на эмиттере за счет цепочки D10, D11, C13 постоянно поддерживается на уровне +1,6В. Поэтому к управляющему переходу база-эмиттер на время действия выходного импульса микросхемы оказывается приложенным в запирающей полярности напряжение около 1В. Фронты коллекторных импульсов в результате получаются крутыми.

Диоды D7, D9 предназначены для гашения паразитных колебательных процессов, которые возникают при запирании транзисторов Q3, Q4, в пара-

t

Рис. 18. Реальная форма импульсов на коллекторах

чальный выброс напряжения на коллекторе транзистора при его запирании (рис.18).

Токи через диоды D7 и D9, протекающие под воздействием магнитной энергии, запасенной в сердечнике DT, имеют вид спадающей экспоненты. В сердечнике DT во время протекания токов через диоды D7 и D9 действует изменяющийся (спадающий) магнитный поток, что и обуславливает появление импульсов ЭДС на его вторичных обмотках.

Диод D8 устраняет влияние согласующего каскада на управляющую микросхему через общую шину питания.

Другая разновидность транзисторного согласующего каскада с общим управлением использует-

ся в ИБП ESAN ESP-1003R (рис.19). Первой осо-

бенностью этого варианта является то, что выходные транзисторы VT1, VT2 микросхемы включены как эмиттерные повторители. Выходные сигналы снимаются с выводов 9, 10 микросхемы. Резисторы R17, R16 и R15, R14 являются эмиттерными нагрузками транзисторов VT1 и VT2 соответственно. Эти же резисторы образуют базовые делители для транзисторов Q3, Q4, которые работают в ключевом режиме. Емкости С13 и С12 являются форсирующими и способствуют ускорению процессов переключения транзисторов Q3, Q4. Второй характерной особенностью этого каскада является то, что первичная обмотка управляющего трансформатора DT не имеет вывода от средней точки и подключена между коллекторами транзисторов Q3, Q4. Когда выходной транзистор VT1 управляющей микросхемы открывается, то оказывается запитан напряжением Upom базовый для транзистора Q3 делитель R17, R16. Поэтому через управляющий переход Q3 протекает ток, и он открывается. Ускорению этого процесса способствует форсирующая емкость С13, которая обеспечивает подачу в базу Q3 отпирающего тока, в 2-2,5 раза превышающего установившееся значение. Результатом открывания Q3 является то, что первичная обмотка 1-2 DT своим выводом 1 оказывается подключена к корпусу. Так как второй транзистор Q4 заперт, то через первичную обмотку DT начинает протекать нарастающий ток по цепи: Upom - R11 - 2-1 DT - к-э Q3 - корпус.

На вторичных обмотках 3-4 и 5-6 DT появляются импульсы ЭДС прямоугольной формы. Направление намотки вторичных обмоток DT разное. Поэтому один из силовых транзисторов (на схеме не показано) получит открывающий базовый импульс, а другой – закрывающий. Когда VT1 управ-

выходных транзисторов микросхемы с общей шины Upom через средние точки первичных обмоток управляющих трансформаторов DT1, DT2.

Диоды D9, D10 с соответствующими частями первичных обмоток DT1, DT2 образуют схемы размагничивания сердечников. Остановимся на этом вопросе подробнее.

Согласующий каскад (рис.21) по сути представляет собой два независимых однотактных прямоходовых преобразователя, т.к. открывающий ток протекает в базу силового транзистора во время открытого состояния согласующего транзистора, т.е. согласующий и связанный с ним через трансформатор силовой транзистор открыты одновременно. При этом оба импульсных трансформатора DT1, DT2 работают с постоянной составляющей тока первичной обмотки, т.е. с вынужденным подмагничиванием. Если не предусмотреть специальных мер по размагничиванию сердечников, то они войдут в магнитное насыщение за несколько периодов работы преобра-

23

зователя, что приведет к значительному уменьшению индуктивности первичных обмоток и выходу из строя переключающих транзисторов VT1, VT2. Рассмотрим процессы, протекающие в преобразователе на транзисторе VT1 и трансформаторе DT1. Когда транзистор VT1 открывается, через него и первичную обмотку 1-2 DT1 протекает линейно нарастающий ток по цепи: Upom - 2-1 DT1 - к-э VT1 - "корпус".

Когда отпирающий импульс на базе VT1 заканчивается, он резко закрывается. Ток через обмотку 1-2 DT1 прекращается. Однако ЭДС на размагничивающей обмотке 2-3 DT1 при этом меняет полярность, и через эту обмотку и диод D10 протекает размагничивающий сердечник DT1 ток по цепи: 2 DT1 - Upom - С9 - "корпус" - D10 - 3 DT1.

Ток этот – линейно спадающий, т.е. производная магнитного потока через сердечник DT1 меняет знак, и сердечник размагничивается. Таким образом во время этого обратного такта происходит возврат избыточной энергии, запасенной в сердечнике DT1 за время открытого состояния транзистора VT1, в источник (подзаряжается накопительный конденсатор С9 шины Upom).

Однако такой вариант реализации согласующего каскада наименее предпочтителен, т.к. оба трансформатора DT1, DT2 работают с недоиспользованием по индукции и с постоянной составляющей тока первичной обмотки. Перемагничивание сердечников DT1, DT2 происходит по частному циклу, охватывающему только положительные значения индукции. Магнитные потоки в сердечниках из-за этого получаются пульсирующими, т.е. содержат постоянную составляющую. Это приводит к завышенным массогабаритным показателям трансформаторов DT1, DT2 и, кроме того, по сравнению с другими вариантами согласующего каскада, эдесь требуется два трансформатора вместо одного.
