2.2. Несколько замечаний о разряженных батареях

Конечно, нет ничего предосудительного в использовании батарей для электропитания электронных устройств, однако это не лучший способ питания экспериментальных схем. Ба­тареи разряжаются в процессе работы, вырабатывая со вре­менем все меньшую и меньшую энергию. Теперь допустим, что радиолюбитель только что закончил изготавливать одно из описанных в книге устройств и ждет с нетерпением, ко­гда оно заработает. Он подключает батарею с необходимым напряжением и... ничего не происходит. Радиолюбитель мо­жет затратить массу времени на поиски неисправности, тогда как единственной причиной неработоспособности схемы яв­ляется использование разряженных батарей.

Для исключения таких неприятностей следует использо­вать комплект новых батарей всякий раз, когда радиолюби­тель включает только что собранное устройство. Однако такой подход не всегда является достаточно практичным. Лучшим решением является применение вместо батарей элек­тронного источника питания. Когда радиолюбитель удосто­верится, что устройство находится в исправном состоянии, он может вместо источника питания подключить годные ба­тареи.

Как было указано выше в данной главе, источники пита­ния представляют собой электронную схему, преобразующую переменное напряжение бытовой электросети в более низкое напряжение постоянного тока, необходимое для питания ин­тегральных микросхем. Любой радиолюбитель, задумавший изготовить ряд различных устройств, должен иметь источник питания на соответствующее номинальное напряжение, о чем пойдет речь ниже.

2.3. Стабилизированный источник питания постоянного тока 1 а напряжением 5 в

Стабилизированный источник питания постоянного тока 1 А напряжением 5 В является одним из самых полезных для радиолюбителя (рис. 2.1). Такой источник питания исполь­зуется для всех интегральных микросхем транзисторно-транзисторной логики (ТТЛ) и применяется для большин­ства интегральных схем.

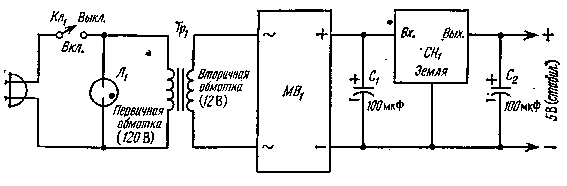

Рис. 2.1. Принципиальная схема стабилизированного источника питания постоянного тока 1 А напряжением 5 В.

MB₁ — двухполупериодный выпрямитель мостового типа, на напряжение 60 В и ток 6 А; СН₁ — стабилизатор напряжения типа 7805 на напряжение 5 В при токе 1 А; C₁, С₂ — электролитический конденсатор 100 мкФ, 50 В; Tpi — силовой трансформатор с выходным напряжением 12,6 В при токе 1,2 А; Л₁ — неоновая лампочка на на­пряжение 120 В.

Этот источник питания называется стабилизированным в силу того, что его выходное напряжение 5 В остается неиз­менным при любых токах до 1 А. В противоположность это­му в нестабилизированных источниках выходное напряжение питания падает по мере увеличения потребляемого питае­мым устройством тока, что весьма нежелательно в устрой­ствах на интегральных схемах многих типов.

Через сетевую вилку переменное напряжение 120 В по­ступает на первичную обмотку силового трансформатора Три Переключатель Кл1 используется для включения и выключе­ния сети, а сигнальная лампочка Л₁ указывает на наличие или отсутствие питания.

Радиолюбителю следует обратить особое внимание на монтаж и проверку этой схемы, поскольку на первичную обмотку силового трансформатора подается сравнительно высокое напряжение 120 В, которое может вызвать травмы и даже смертельный исход, если не относиться к этому как следует. Радиолюбитель, не имеющий опыта сборки подоб­ных схем, должен проверить собранную схему вместе с бо­лее опытным товарищем, прежде чем включить ее в сеть.

Во вторичной обмотке трансформатора напряжение по­нижается до 12 В и в худшем случае (если радиолюбитель в чем-то ошибся) силовой трансформатор перегорает. При нормальной работе схемы стабилизатор немного нагревает­ся, что не должно вызывать у радиолюбителя никакого бес­покойства. Можно несколько охладить стабилизатор путем его монтажа на теплоотводе, который либо покупают, либо изготавливают сами из квадратной алюминиевой пластины. В любом варианте необходимо, чтобы входные и выходные выводы стабилизатора не касались теплоотвода,
