10.3. Простой метроном

После изготовления, включения и установки ритма элек­тронный метроном позволяет отсчитывать время (такты) с высокой точностью. При размещении небольшого громкого­ворителя в деревянном ящике метроном (рис. 10.4) вырабатывает непрерывную последовательность щелкающих звуков, сходных со звуками обычного механического метронома. Громкоговоритель можно заменить головным телефоном (на­ушником). Тогда можно закрепить метроном на поясном ремне и использовать его в качестве тактозадающего устрой­ства при игре упражнений в заданном темпе.

Рис. 10.4. Принципиальная схема электронного метронома.

ИС₁ — таймер типа 555; ИС₂ — УНЧ типа LM386; R₁ — потенциометр 100 кОм; R₂ — резистор 27 кОм 025 Вт; R₃ — резистор 22 кОм, 0,25 Вт; Я₄, — потенциометр 500 кОм; R₅ — резистор 10 Ом, 0,25 Вт; С, — электролитический конденсатор 10 мкФ, 35 В; С₂ — конденсатор 0,1 мкФ; С₃ — конденсатор 0,01 мкФ; Гp₁ — громкоговоритель на постоянном магните с сопротивлением 8 Ом.

10.4 Специальный тактовый генератор

Метрономы, подобные описанному в разд. 10.3, могут; очень пригодиться для музыкальных занятий, но они созда­ют довольно скучные монотонные звуки. Специальный так­товый генератор на рис. 10.5 также может служить в каче­стве метронома, но он способен вырабатывать восемь раз­личных тактов, в том числе и обычные «тик-так».

В этом устройстве можно программировать выделение отдельных щелчков и создавать, таким образом, необходи­мый такт. При установке такта на 3/4 генератор будет вы­рабатывать такую последовательность: «тик-так-так», «тик-так-так», а при установке такта на 4/4 будет выделяться каждый четвертый щелчок.

Характер темпа выбирается с помощью трех переключате­лей Кл_ь Кл2 и Кл₃, которые дают восемь возможных соче­таний своих положений. При этом каждому сочетанию соот­ветствует свой такт.

Радиолюбитель сам может устанавливать соответствие между положениями переключателей и получаемым при этом тактом, для чего необходимо собрать макет генератора и не­которое время потренироваться с ним. Регулятор темпа Ri позволяет устанавливать, нужный темп работы генератора, например типа марша, вальса и других танцевальных мело­дий и ритмов.

10.5. Генератор ритма

В схеме на рис. 10.6 используется выпускаемая промыш­ленностью микросхема тактового генератора, который обычно можно встретить в электроорганах. Более простой в сборке и практичный, чем генератор на рис. 10.5, он отличается так­же тем, что способен вырабатывать различные джазовые рит­мы, в том числе самбу, босу, рок, медленный рок, свинг и вальс. Более того, можно выбрать в каждом ритме отсчет такта для пяти различных ударных инструментов. Например, партия басового барабана для ритма типа рок будет несколь­ко отличаться от партии для барабана типа «бочка». В целом схема позволяет выбирать ритмы для басового, среднего, ра­бочего барабанов, «бочка» и бонго.

После сборки макета схемы на рис. 10.6 следует произве­сти ее настройку согласно табл. 10.1. Например, если необхо­димо воспроизвести партию басового барабана в вальсе, то вывод 14 микросхемы HCi подключается к источнику напря­жением + 12 В («Вальс»), а вывод 9 — к усилителю низкой частоты (УНЧ) («Басовый барабан»). Для воспроизведения партии «бочки» в ритме рока к источнику +12 В подклю­чается вывод 7 микросхемы HCi («Рок»), а к УНЧ — вывод 13 («Бочка»).

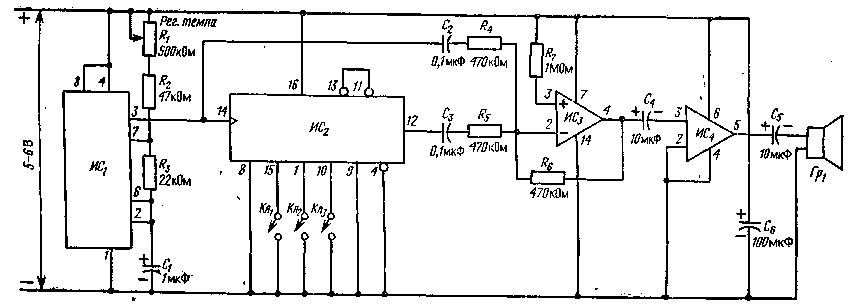

Рис. 10.5. Специальный тактовый генератор.

ИC₁ — таймер типа 555; ИС2 — 4-разрядный двоичный счетчик типа 74191; ИС₃ — 4-канальный операционный усилитель типа LM3900; ИC₄ — УНЧ типа LM386; R₁ — потенциометр 500 кОм; R₂ — резистор 47 кОм, 0,25 Вт; R₃ — резистор 22 кОм, 0,25 Вт; R₄ — R₆ — резистор 470 кОм, 0,25 Вт; R₇ — резистор 1 МОм, 0,25 Вт; С₁ — электролитический конденсатор 1 мкФ; С₂, С₃ — конденсатор 0,1 мкФ; С₄, С₅ — электролитический конден­сатор 10 мкФ, 35 В; С₆ — электролитический конденсатор 100 мкФ, 35 В; Fpj — громкоговоритель на постоянном магните с сопротивлением 8 Ом.

Таблица 10.1. Порядок подключения выводов микросхемы для выбора различных ритмов и барабанов на рис. 10.6

Вывод, подключаемый к источнику + 12 В	Выбираемый ритм	Вывод, подключаемый к УНЧ	Тип выбираемого барабана
6	Самба, 4/4	9	Басовый
7	Рок, 4/4	10	Средний
8	Боса, 4/4	11	Бонго
11	Вальс, 3/4	12	Рабочий
15	Медленный рок, 3/4	13	«Бочка»
16	Свинг, 3/4

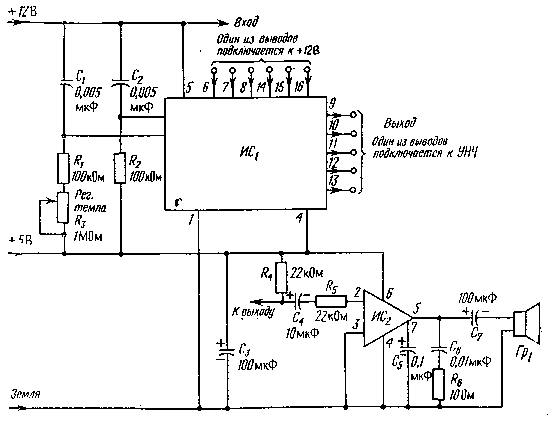

Рис. 10.6. Принципиальная схема генератора ритма.

ИС₁ — генератор ритма типа ММ5871; ИС₂ — УНЧ типа LM386; R₁, R₂ — резистор 100 кОм, 0.25 Вт; R₃ — потенциометр 1 МОм; R₄, R₅ — резистор 22 кОм, 0,25 Вт; R₆ — резистор 10 Ом, 0,25 Вт; С₁, С₂ — конденсатор 0,005 мкФ; Сз, C₇ — электролитический конденсатор 100 мкФ, 35 В; C_t — электролитический конденсатор 10 мкФ, 35 В; Се — электролитический конденсатор 0,1 мкФ, 35 В; Се — конденсатор 0,01 мкФ; Гр₍ — громкоговоритель на постоянном магните с сопротивлением 8 Ом.

Таким путем можно получить любые ритмы, руководству­ясь табл. 10.1. Такая схема является, по существу, экспериментальной, так как позволяет путем несложной перестройки получать в громкоговорителе разные звуки.

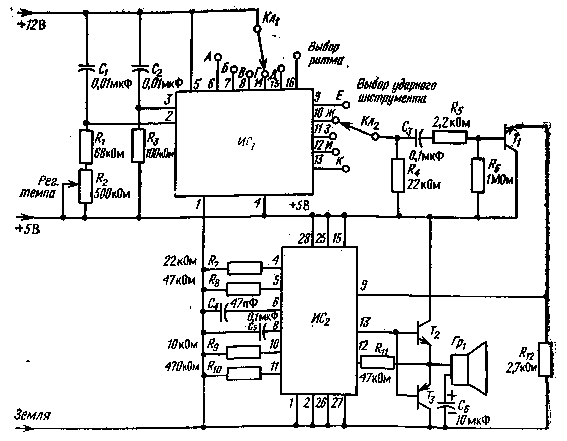

Рис. 10.7. Синтезатор звуков ударных инструментов.

ИС₁ — генератор ритма типа ММ5871; ИС₂ — комбинированный звуковой генератор типа SN76477; Т₁, Т₂ — низкочастотный n-р-n—транзистор; Т₃ — низкочастотный р-n-р-транзистор; R₁ — резистор 68 кОм, 0,25 Вт; R₂ — потенциометр 500 кОм; R₃ — резистор 100 кОм, 0,25 Вт; R₄, R₇ — резистор 22 кОм, 0,25 Вт; R₅ — резистор 2,2 кОм 025 Вт; R₆ — резистор 1 МОм, 0,25 Вт; R₈, R₁₁ — резистор 47 кОм, 0,25 Вт; R₉ — резистор 10 кОм, 0,25 Вт; R₁₀ — резистор 470 кОм, 0,25 Вт; R₁₂ — резистор 2,7 кОм, 0,25 Вт; С₁, С_г — конденсатор 0,01 мкФ; С₃, С₅ — конденсатор 0,1 мкФ; С₄ — конденсатор 47 пФ; С₆ — электролитический конденсатор 10 мкФ, 35 В; Гp­ — гром­коговоритель на постоянном магните с сопротивлением 8 Ом.

Если радиолюбитель не удовлетворен работой схемы, то можно использовать два селекторных переключателя для получения необходимого ритма, например, как это сделано в схеме на рис. 10.7. Это несколько другой тип схемы, но се­лекторные переключатели Кл1 и Кл₂ монтируются аналогич­ным образом. Можно также переделать схему на рис. 10.6 в электронный метроном, обладающий широкими звуковыми возможностями.
