1.3. Подбор радиокомпонентов
Список радиокомпонентов (спецификация), имеющийся в каждой принципиальной схеме, позволяет радиолюбителю подобрать все необходимые элементы для сборки выбранного устройства. Номиналы, данные по каждой радиодетали в спецификации, нужны для правильного их подбора. Можно также использовать радиодетали из старых, ранее собранных радиолюбителем устройств. При выборе радиодеталей радиолюбитель должен строго придерживаться данной спецификации. Большинство описываемых в данной книге устройств максимально упрощено, поэтому они не могут работать без какого-либо компонента.
1.4. Изготовление макета выбранного устройства
Предположим, что радиолюбитель выбрал устройство, изучил принципиальную схему, убедился, что он понял, как ее собирать, и подобрал все необходимые радиодетали. Следующим этапом после этого должна быть сборка промежуточного варианта или макета.
Опытные радиотехники и радиоинженеры считают сборку макета необходимой перед окончательным изготовлением устройства. Закон Мёрфи «Если что-нибудь может пойти не так, то так оно и будет» общепризнан как неписанное правило на всех уровнях в радиоэлектронике. И когда что-то идет не так, гораздо проще искать и устранить неисправности во временном макете устройства, чем в его окончательном варианте. Ибо одно неправильное соединение может сразу перечеркнуть все то время, деньги и усилия, затраченные на изготовление устройства в окончательной сборке.
Макетирование устройств на основе интегральных схем практикуется сейчас настолько широко, что промышленность начала выпускать конструкторские наборы, упрощающие эту задачу. Основным элементом таких наборов при макетировании является беспаечная соединительная плата.
На такой соединительной плате за несколько секунд могут монтироваться почти любые используемые в схемах радиодетали, включая интегральные микросхемы. На рис. 1.2 показан один из примеров беспаечной соединительной платы. Соединительные платы выпускаются различных размеров. Некоторые из устройств, описанных в данной книге, требуют применения плат больших размеров. При желании радиолки битель может использовать две платы меньших размеров, но более удобно и выгодно приобрести одну большую соединительную плату.
Все указанные в данной книге резисторы, за исключением нескольких постоянных резисторов, имеют номинальную мощность 0,25 Вт. Резисторы с более высоким номиналом мощности из-за увеличенных размеров выводов невозможно монтировать на соединительной плате.
Некоторые беспаечные соединительные платы выпускаются с вмонтированным источником питания, что весьма удобно, но дорого. Поэтому экономически более выгодно приобрести более дешевую плату и изготовить один из источников питания, описанных в гл. 2.

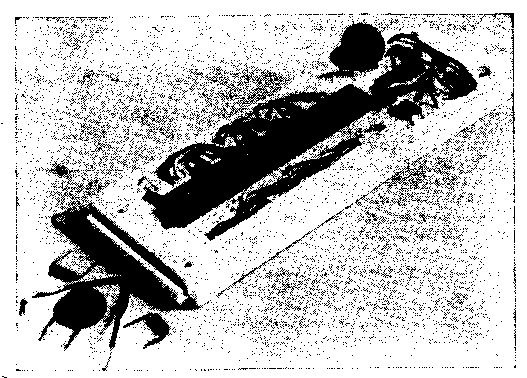

Рис. 1.2. Пример сборки макета на беспаечной соединительной плате.
Итак, радиолюбителю для начала при сборке устройств следует иметь в наличии беспаечную соединительную плату. Если макет полностью выполнил свои функции и больше не нужен, то его можно разобрать и использовать эти радиодетали для других целей. После сборки макета необходимо проверить его работу. Если макет вообще не работает, то следует снова проверить всю монтажную схему и правильность применения радиодеталей по спецификации с целью устранения возможных ошибок. В разд. 1.5 приведены некоторые рекомендации по проверке электронных схем.
Радиолюбителя может также не удовлетворять работа собранного устройства. Возможно, что он ожидает одного результата, а на деле устройство работает совсем иначе. В этом случае изготовление первоначального макета позволит сэко-номить время, которое было бы затрачено на сборку окончательного варианта устройства.
Использование макета дает возможность большого выбора радиодеталей с другими номинальными значениями параметров. В описаниях некоторых устройств предлагается использовать радиодетали с разными номиналами для получения тех или иных результатов. В этих случаях макет позволяет быстро и легко заменить одни радиодетали другими.
Применение макетов обеспечивает также огромные возможности для изучения различных устройств и в основном электронной аппаратуры на базе интегральных схем. Радиодетали и точки соединения в макете легко доступны для подключения контрольно-измерительных приборов. Подбирая радиодетали с различными номинальными величинами, можно определять их влияние на работу устройства в целом. Затратив вечер на работу с макетом, радиолюбитель приобретает опыт и знания, которые дает целый курс занятий в специализированном кружке по радиоэлектронной технике.
