всё о микросхемах / К174УН11

  К174УН11, ТDА2020

        Микросхема представляет собой усилитель мощности звуковой частоты с номинальной выходной мощность 15 Вт на нагрузку 4 Ома. Имеет защиту выходного каскада от короткого замыкания и перегрузок. Аналог микросхемы TDA2020. Содержит 150 интегральный элемента. Конструктивно оформлена в корпусе типа 201.14.-12. Масса не более 1,5 гр.



	Назначение выводов: 1 - питание +Uи.п.; 3,12 - вывод задания режима; 5 - питание -Uи.п.; 7 - вход; 8 - обратная связь; 9,10 - коррекция; 14 - выход;

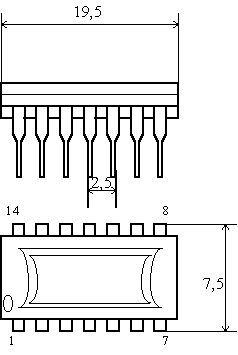

Корпус ИМС К174УН11 (тип 201.14-12)



Принципиальная схема ИМС К174УН11

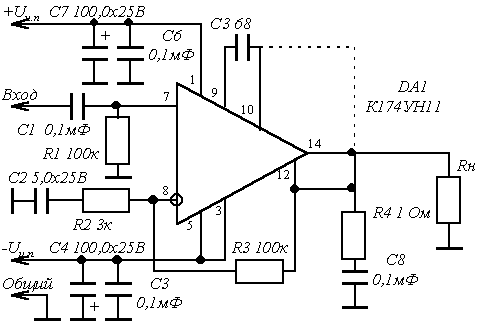

Типовая схема включения ИМС К174УН11



Электрические параметры

1	Номинальное напряжение питания (двухполярное)	± 17В ± 10%
2	Ток потребления при Uп = ± 17 В, Uвх = 0 В не более	100 мА
3	Выходная мощность при Uп = ± 17 В, Rн = 4 Ома, Кг = 1%	15 Вт
4	Коэффициент гармоник при Uп = ± 17 В, Rн = 4 Ома,   Рвых = 0,15…15 Вт	 1 %
5	Максимальное входное напряжение при Uп = ± 17 В,   Рвых = 10 Вт не более	250 мВ
6	Напряжение шумов на выходе при Uп = ± 17 В, Rн = 4 Ома	 1,0 мВ
7	Коэффициент подавления пульсаций частотой 100 Гц	 45 Дб
8	Входное сопротивление при Uп = ± 17 В, fвх = 1 кГц	 100 кОм



Предельно допустимые режимы эксплуатации

1	Напряжение питания	± 5 … ± 18 В
2	Максимальный ток нагрузки при Uп = ± 17 В, Rн = 0,1 Ома	2,4 А
3	Максимальное входное напряжение	 10 В
4	Тепловое сопротивление:   кристалл-среда	70°С/Вт
5	Температура окружающей среды	- 10 …+ 55°С
6	Температура кристалла	+ 150 °С



Общие рекомендации по применению

        При проведении монтажных операций допускается не более трех перепаек выводов микросхемы. Температура пайки 235 ± 5°С, расстояние от корпуса до места пайки на более 1,5 мм, продолжительность пайки не более 6 с.

        Рекомендуется использовать микросхему только в типовой схеме включения. Не допускается эксплуатация микросхемы без дополнительного теплоотвода.

        При эксплуатации микросхемы необходимо предусмотреть ее защиту от случайного увеличения напряжения питания. Допустимое значение статического потенциала 200 В.
