7.10 Задание для анализа интегральной схемы дешифратора ид4.

На основании материалов, приведенных на рис.7.10 выполнить в рабочей тетради следующее задание:

• материалы рисунка оформить в тетради;

• определить назначение и состав устройства;

• определить назначение входов(A0,A1,E_a , ) и выходов(Y1,Y2,Y3,Y4);

• записать логическую функцию устройства

• пользуясь таблицей истинности, описать работу схемы для адреса

1001 (4 строка ТС);

• используя выражение для логической функции описать работу схемы адреса 1101 (5 строка ТС).

(а)	(б)
Входы Выходы Адрес Разрешение Данные A0 A1 Ea Y1 Y2 Y3 Y4 x x 1 x 1 1 1 1 0 0 0 1 0 1 1 1 0 1 0 1 1 0 1 1 1 0 0 1 1 1 0 1 1 1 0 1 1 1 1 0 1 x x 0 1 1 1 1 (в)

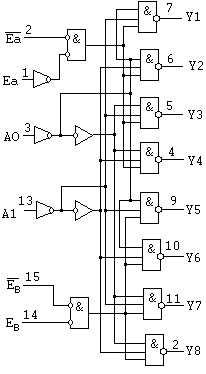

Рис. 7.10 Структура(а), цоколевка(б), таблица состояния(в), ИС дешифратора ИД4.

7.11 Задание для анализа интегральной схемы сумматора им1.

На основании материалов, приведенных на рис.7.11 выполнить в рабочей тетради следующее задание:

• материалы рисунка оформить в тетради;

• определить назначение и состав устройства;

• определить назначение входов(С_n,B,A) и выходов( , , ,);

• записать логическую функцию устройства

• пользуясь таблицей истинности, описать работу схемы для комбинации входных сигналов 110(7 строка ТС);

• используя выражение для логической функции описать работу схемы для комбинации входных сигналов 011 (2 строка ТС).

(а)	(б)
Входы Выходы Сn B A 0 0 0 1 1 0 0 0 1 1 0 1 0 1 0 1 0 1 0 1 1 0 1 0 1 0 0 1 0 1 1 0 1 0 1 0 1 1 0 0 1 0 1 1 1 0 0 1 (в)
Рис. 7.11 Структура(а), цоколевка(б), таблица состояния(в), ИС сумматора ИМ1.
