7.8 Задание для анализа интегральной схемы регистра ир8.
На основании материалов, приведенных на рис.7.8 выполнить в рабочей тетради следующее задание:
материалы рисунка оформить в тетради;
определить назначение и состав устройства;
определить назначение входов( ,C,DSa,DSb) и выходов(Q0,Q1..Q7);
записать логическую функцию устройства
пользуясь таблицей истинности, описать работу схемы для комбинации входных сигналов 1↑000 (2 строка ТС);
используя выражение для логической функции описать работу схемы для комбинации входных сигналов 1↑100 (4 строка ТС).
(а) |
||||||||||||||||||||||||||||||||||||||||||||||
(б)
|
(в)
|
|||||||||||||||||||||||||||||||||||||||||||||

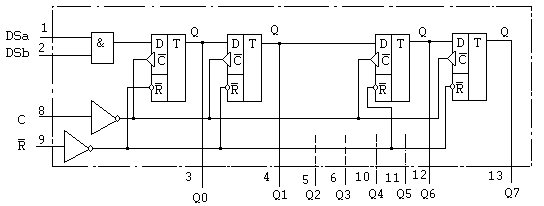

Рис. 7.8 Структура(а), цоколевка(б), таблица состояния(в), ИС регистра ИР8. |
||||||||||||||||||||||||||||||||||||||||||||||
7.9 Задание для анализа интегральной схемы шифратора ив1.
На основании материалов, приведенных на рис.7.9 выполнить в рабочей тетради следующее задание:
материалы рисунка оформить в тетради;
определить назначение и состав устройства;
определить назначение входов(
,
,
,
,
,
,
,
,
)
и выходов(
,
,
,
,
);записать логическую функцию устройства
пользуясь таблицей истинности, описать работу схемы для комбинации входных сигналов 011111111 (2 строка ТС);
используя выражение для логической функции описать работу схемы для комбинации входных сигналов 001111111 (10 строка ТС).
(а) |
(б) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(в)
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

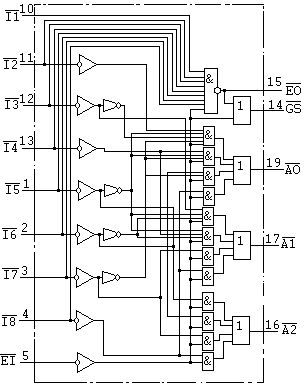

Рис. 7.9 Структура(а), цоколевка(б), таблица состояния(в), ИС шифратора ИВ1. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
