7.6 Задание для анализа интегральной схемы счётчика ие5.

На основании материалов, приведенных на рис.7.6 выполнить в рабочей тетради следующее задание:

• материалы рисунка оформить в тетради;

• определить назначение и состав устройства;

• определить назначение входов (R1,R2) и выходов(Q0,Q1,Q2,Q3);

• записать логическую функцию устройства

• пользуясь таблицей истинности, описать работу схемы для комбинации входных сигналов 11 (1 строка ТС);

• используя выражение для логической функции описать работу схемы для комбинации входных сигналов 10 (3 строка ТС).

(а)	(б)
Входы сброса Выходы R1 R2 Q0 Q1 Q2 Q3 1 1 0 0 0 0 0 1 Счёт Счёт Счёт 1 0 0 0 (в)

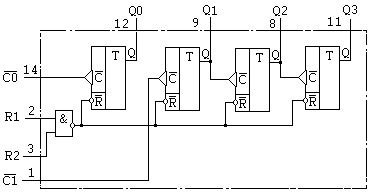

Рис. 7.6 Структура(а), цоколевка(б), таблица состояния(в), ИС счётчика ИЕ5.

7.7 Задание для анализа интегральной схемы мультиплексора кп2.

На основании материалов, приведенных на рис.7.7 выполнить в рабочей тетради следующее задание:

• материалы рисунка оформить в тетради;

• определить назначение и состав устройства;

• определить назначение входов(S0,S1, ,I1.I2,I3,I4) и выходов(Y);

• записать логическую функцию устройства

• пользуясь таблицей истинности, описать работу схемы для комбинации входных сигналов 0000xxx (2 строка ТС);

• используя выражение для логической функции описать работу схемы для комбинации входных сигналов 100x1xx (5 строка ТС).

(а)	(б)
Выбор входа Входы Выход Y S0 S1 I1 I2 I3 I4 x x 1 x x x x 0 0 0 0 0 x x x 0 0 0 0 1 x x x 1 1 0 0 x 0 x x 0 1 0 0 x 1 x x 1 0 1 0 x x 0 x 0 0 1 0 x x 1 x 1 1 1 0 x x x 0 0 1 1 0 x x x 1 1 (в)

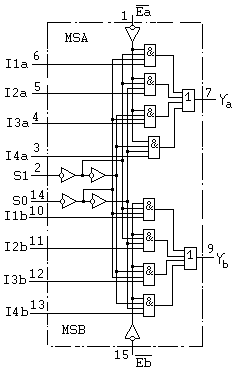

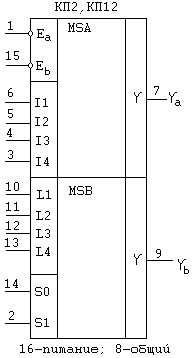

Рис. 7.7 Структура(а), цоколевка(б), таблица состояния(в), ИС мультиплексора КП2.
