7. Задание для анализа типовых интегральных схем.

7.1 Задание для анализа интегральной схемы триггера тм5.

На основании материалов, приведенных на рис. 7.1 выполнить в рабочей тетради следующее задание:

• материалы рисунка оформить в тетради;

• определить назначение и состав устройства;

• определить назначение входов (EI, D) и выходов( , );

• записать логическую функцию устройства

• пользуясь таблицей истинности, описать работу схемы для комбинации входных сигналов 11 (2 строка ТС);

• используя выражение для логической функции описать работу схемы для комбинации входных сигналов 10 (1 строка ТС).

(а)

Режим работы Входы Выходы EI D Разрешённые передачи данных на выход 1 0 0 1 1 1 1 0 Защёлкивание данных 0 X (б)

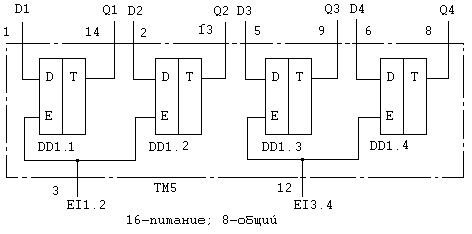

Рис. 7.1 Структура, цоколевка(а), таблица состояния(б), ИС триггера ТМ5.

7.2 Задание для анализа интегральной схемы триггера тв15

На основании материалов, приведенных на рис. 7.2 выполнить в рабочей тетради следующее задание:

• материалы рисунка оформить в тетради;

• определить назначение и состав устройства;

• определить назначение входов( , , , , ) и выходов( , );

• записать логическую функцию устройства

• пользуясь таблицей истинности, описать работу схемы в режиме “Асинхронный сброс” (2 строка ТС).

• используя выражение для логической функции описать работу схемы в режиме “Переключение” (6 строка ТС).

(а)	(б)
Режим работы Входы Выходы Асинхронная установка 0 1 X X X 1 0 Асинхронный сброс 1 0 X X X 0 1 Неопределённость 0 0 X X X 1 1 Загрузка “1”(установка) 1 1 1 0 1 0 Загрузка “0”(сброс) 1 1 0 1 0 1 Переключение 1 1 1 0 Хранение(нет изменений) 1 1 0 1 1 0 (в)
Рис. 7.2 Структура(а), цоколевка(б), таблица состояния(в), ИС триггера ТВ15.
