Таблица технических характеристик реле РПК 59 РПК 60
ТИП релеОбозначение ТУ
|
РПК 59РВИМ.647614.058ТУ |
РПК 60РВИМ.647614.056ТУ |
||
Классификация реле |
Электромагнитное, постоянного тока, низкочастотное, поляризованное, одностабильное |
Электромагнитное, постоянного тока, низкочастотное, поляризованное, двустабильное |
||
Характеристикаконструкции и реле |
Герметичное полностью сварное в металлическом корпусе |
Герметичное полностью сварное в металлическом корпусе |
||

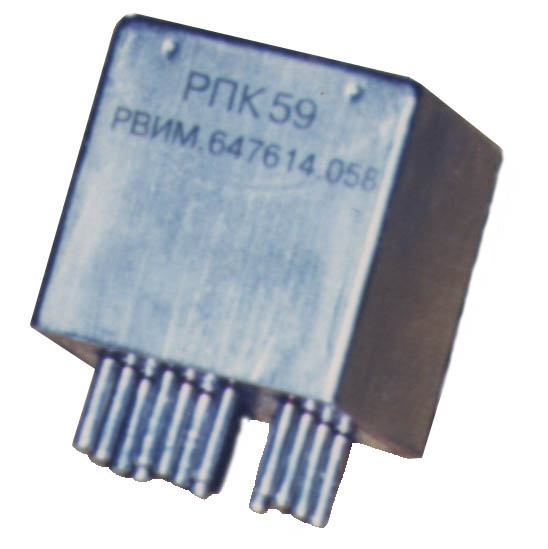

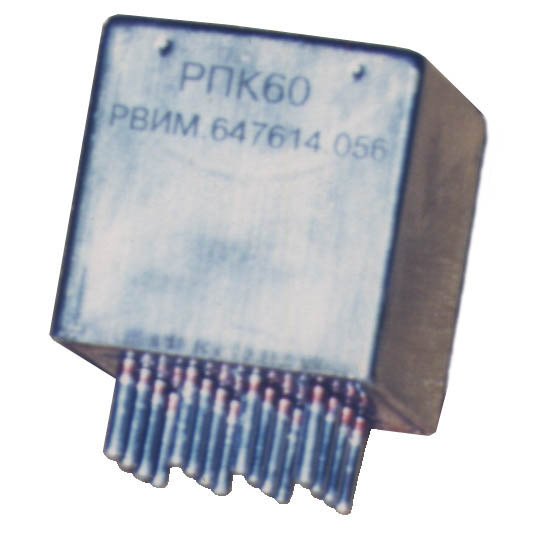

Внешний види основные размеры (длина* ширина* высота\ масса без учета размеров крепления и длины выводов) |
|
|
||
262626(мм) \ 68 г |
262626(мм) \ 68 г |
|||

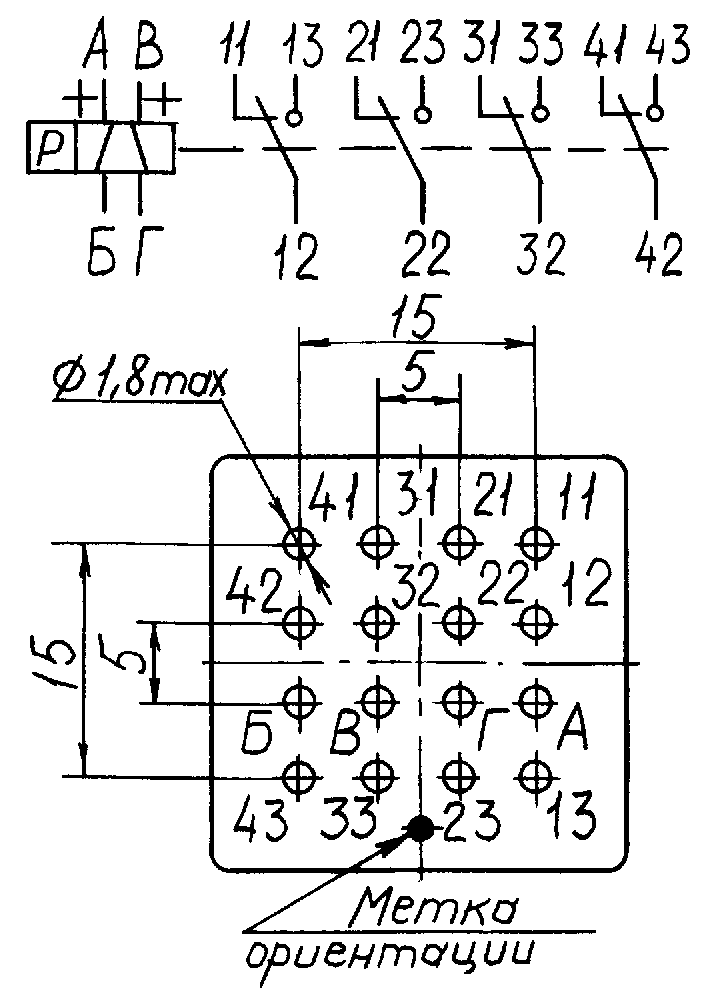

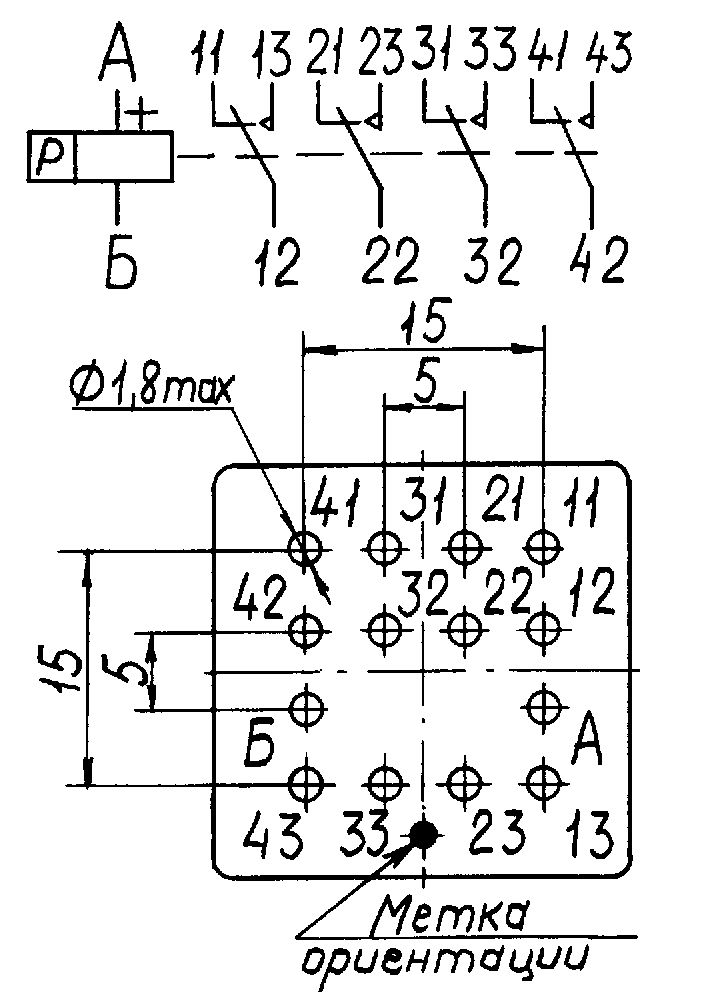

Электрическаясхема реле и расположение выводов на цоколе
А, Б, В, Г: выводы обмотки. 11, 12, … ij: выводы контактов |
||||
КОНТАКТНАЯ ГРУППАКоличество и тип Падение напряжения, мВ Время срабатывания, мс |
4 на переключение (4П) 150 15 |
4 на переключение (4П) 150 15 |
||
Номинальные (105 циклов) режимы коммутации на одну контактную группу* |
0,5 А, 6 В (2·105) 0,5 А, 30 В= (2·105) 2,5 А, 30 В= (2·105) 10 А, 28 В= 1 А, 115 В~ (104) |
0,5 А, 6 В (2·105) 0,5 А, 30 В= (2·105) 2,5 А, 30 В= (2·105) 10 А, 28 В= 1 А, 115 В~ (104) |
||
Допустимые режимы коммутации, отличающиеся от режимов в ТУ, должны быть согласованы с НИИ КТ |
До 20 А до 1 ч; до 30 А до 20 с; до 75 А до 2 с без размыкания |
До 20 А до 1 ч; до 30 А до 20 с; до 75 А до 2 с без размыкания |
||
О Б М О Т К АНоминальное напряжение, В= Номинальное сопротивление, Ом |
12 |
27 |
12 |
27 |
72 |
245 |
75 |
410 |
|
Электропрочность и сопротивление изоляции: между открытыми контактами, токоведущими частями (ТВЧ), ТВЧ и корпусом |
500 В~, 200 МОм 500 В~, 200 МОм 500 В~, 200 МОм |
500 В~, 200 МОм 500 В~, 200 МОм 500 В~, 200 МОм |
||
Окружающая температура, °С |
-60÷+125 |
-60÷+125 |
||
Вибронагрузки, Гц\ g |
1÷3000\30 |
1÷3000\30 |
||
Удароустойчивость, g |
200 |
200 |
||
Характер производства |
Опытное |
Опытное |
* Возможна поставка специального исполнения с золочеными контактами одной или более групп
для коммутации низких уровней нагрузки 10 мкА, 10 мВ
