тип реле

Обозначение ТУ

РЭА 11

ЯЛ4.552.000ТУ

РПА 13

ЯЛ4.590.000ТУ

Классификация реле

Электромагнитное, постоянного тока, высококочастотное, неполяризованное, одностабильное

Электромагнитное, постоянного тока, высококочастотное, поляризованное, двустабильное

Характеристика

конструкции и реле

В пластмассовом корпусе

Защищенное металлическим корпусом с выводами для навесного монтажа и с коаксиальными выводами

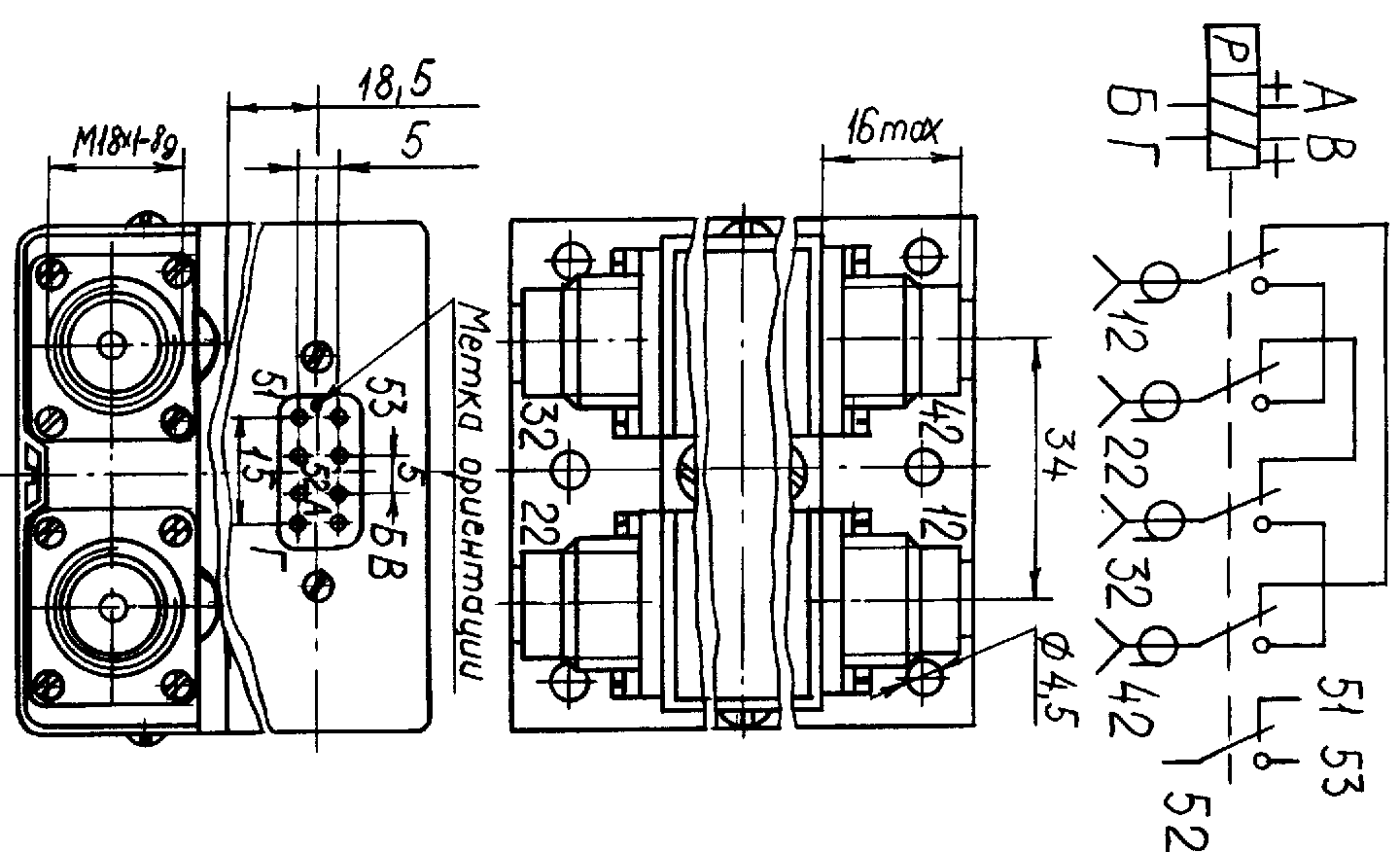

Внешний вид

и основные размеры

(длина* ширина* высота\ масса

без учета размеров крепления и длины выводов)

16,59,519(мм) \ 4 г

1006660(мм) \ 650 г

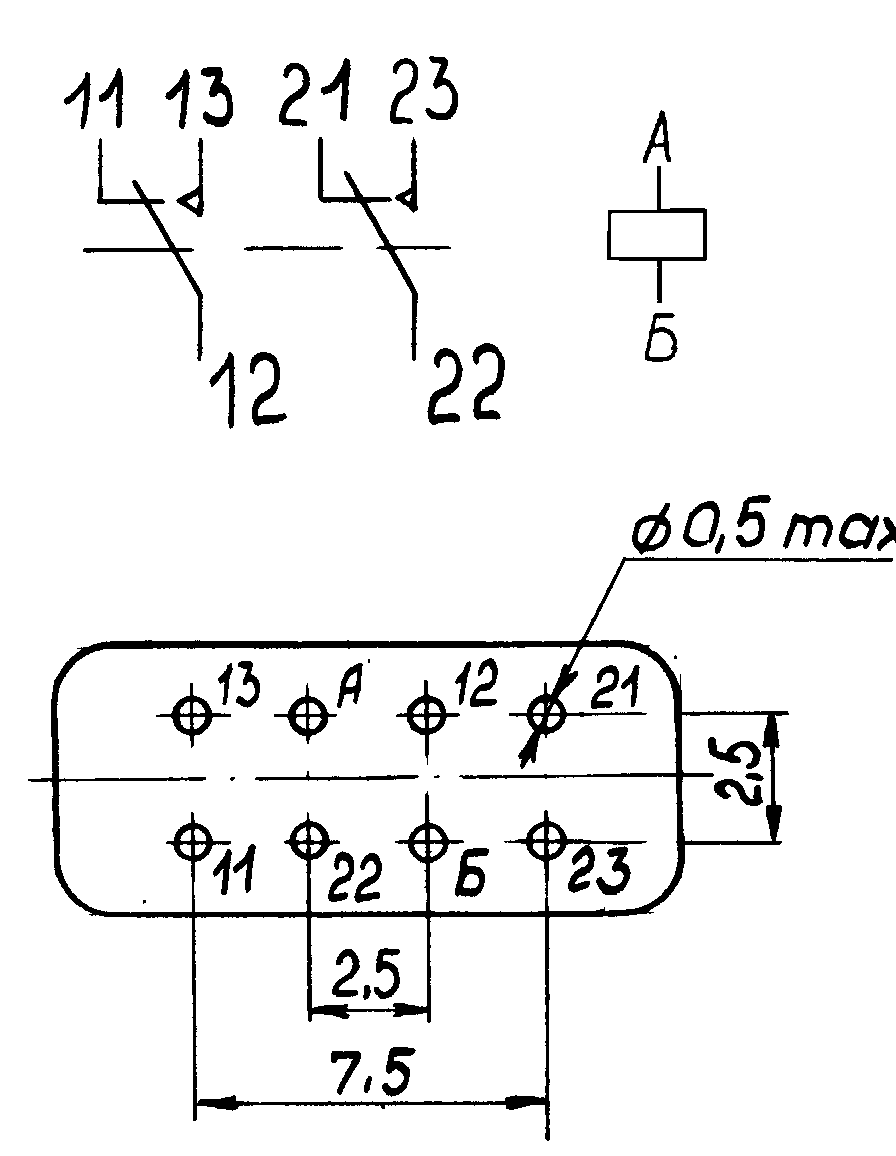

Электрическая

схема реле

и

расположение

выводов на цоколе

А, Б, В, Г: выводы обмотки.

11, 12, … ij: выводы контактов

КОНТАКТНАЯ ГРУППА

Количество и тип

Частота коммутируемого тока Коммутируемая

м о щ н о с т ь

Волновое сопротивление, Ом

КСВ по напряжению

Емкость открытых контактов

Затухание в цепи открытых контактов

Сопротивление цепи, мОм

Время срабатывания, мс

2 на переключение (2П)

до 500 МГц

0,1 Вт при нагрузке

50 или 75 Ом

—

—

 0,3 пФ¹⁾

—

250=

4

2 на переключение (2П)

до 20 кГц

—

—

—

—

—

—

50

4

Исх.12-42,22-32

Включ.12-22,32-42

до 100 МГц

300 Вт²⁾

при нагрузке 75 Ом

75

 1,1

—

33-38 дБ³⁾

500=

15

1 на переключение (1П)

до 20кГц

—

—

—

—

—

—

500

15

Номинальные (10⁵ циклов)

режимы коммутации

на одну контактную группу

—

—

1 мкА, 1мВ=

50 мА, 6 В=

3 мА, 100 В=

1 А, 300 В~ (5.10⁴)

4,3 А, 70 В~ (5.10⁴)

0,1 A, 150 B~ (5.10⁴)

0,3 А, 220 B~ (5.10⁴)

О Б М О Т К А

Номинальное напряжение, В=

Номинальное сопротивление, Ом

12

400

27

84

Электропрочность и сопротивление изоляции:

между открытыми контактами,

токоведущими частями (ТВЧ),

ТВЧ и корпусом

220 B~, 500 МОм

220 В~, 500 МОм

1200 B~, 500 МОм

1200 B~, 500 МОм

1200 В~, 500 МОм

500 B~, 200 МОм

500 В~, 200 МОм

500 В~, 200 МОм

Окружающая температура, °С

-30÷+55

-60÷+70

Вибронагрузки, Гц\ g

—

30÷500\5

Удароустойчивость, g

15 (ударопрочность)

15

Характер производства

Серийное

Серийное
