ТИП реле

Обозначение ТУ

РПК 32 \ РПК 62*

РВИМ.647614.017ТУ РВИМ.647614.052ТУ

РПК 33 \ РПК 63*

РВИМ.647614.019ТУ РВИМ.647614.050ТУ

Классификация реле

Электромагнитное, постоянного тока, низкочастотное, поляризованное, двустабильное

Электромагнитное, постоянного тока, низкочастотное, поляризованное, двустабильное

двукатушечное

Характеристика

конструкции и реле

Герметичное сверхминиатюрное в плоском металлическом корпусе

Герметичное сверхминиатюрное в плоском металлическом корпусе

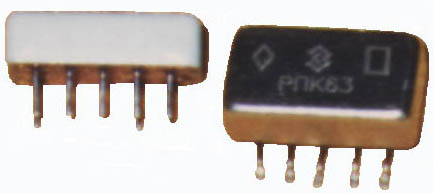

Внешний вид

и основные размеры

(длина* ширина* высота\ масса

без учета размеров крепления и длины выводов)

14,5*8,9*4,2 (мм) \ 2 г

14,5*8,9*4,2 (мм) \ 2 г

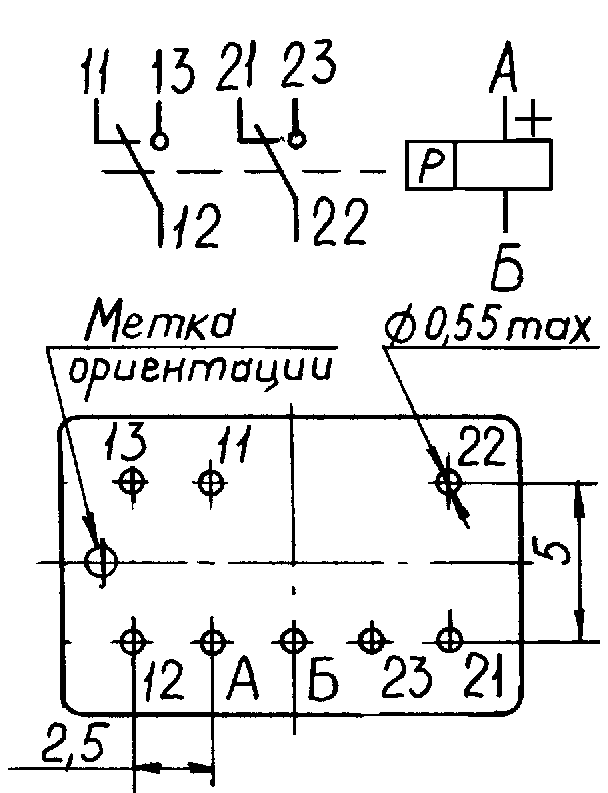

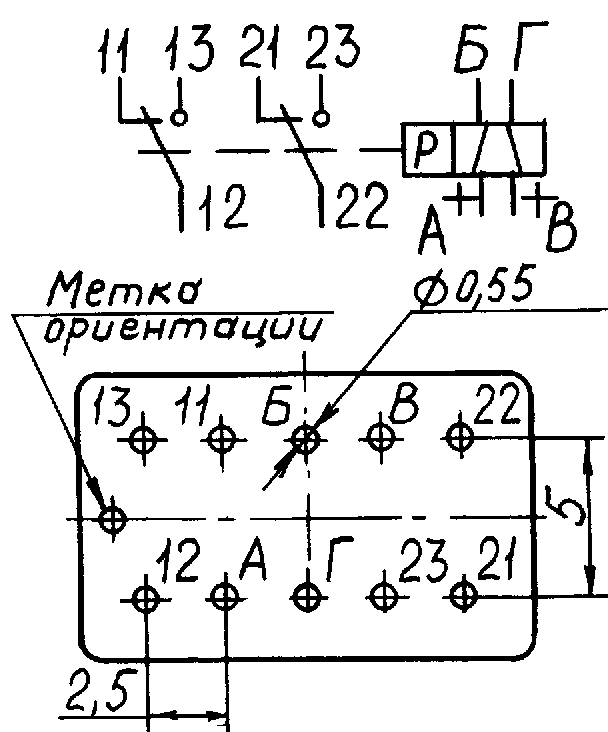

Электрическая

схема реле

и

расположение

выводов на цоколе

А, Б, В, Г: выводы обмотки.

11, 12, … ij: выводы контактов

КОНТАКТНАЯ ГРУППА

Количество и тип

Сопротивление цепи, мОм

Время срабатывания, мс

2 на переключение (2П)

100

2

2 на переключение (2П)

100

2

Номинальные (10⁵ циклов)

режимы коммутации

на одну

контактную группу

1 мкА, 50 мВ

0,1 А, 28 В=

0,5 А, 28 В=

1 А, 34 В= (10³)

1 мкА, 50 мВ

0,1 А, 28 В=

0,5 А, 28 В=

1 А, 34 В= (10³)

Допустимые режимы коммутации, отличающиеся от режимов в ТУ, должны быть согласованы с НИИ КТ

—

—

О Б М О Т К А

Номинальное напряжение, В=

Номинальное сопротивление, Ом

5

12

27

5

12

136

390

690

68

345

Электропрочность и сопротивление изоляции:

между открытыми контактами,

токоведущими частями (ТВЧ),

ТВЧ и корпусом

300 В~, 1000 МОм

300 В~, 1000 МОм

300 В~, 1000 МОм

300 В~, 1000 МОм

300 В~, 1000 МОм

300 В~, 1000 МОм

Окружающая температура, °С

-60÷+125

-60÷+125

Вибронагрузки, Гц\ g

1÷3000\30

1÷3000\30

Удароустойчивость, g

150

150

Характер производства

Опытное

Опытное
