ТИП реле

Обозначение ТУ

РПК 41

РВИМ.647614.023ТУ

РПК 42

РВИМ.647614.025ТУ

Классификация реле

Электромагнитное, постоянного тока, низкочастотное, поляризованное, одностабильное

Электромагнитное, постоянного тока, низкочастотное, поляризованное, двустабильное

Характеристика

конструкции и реле

Герметичное

полностью сварное в металлическом корпусе

Герметичное

полностью сварное в металлическом корпусе

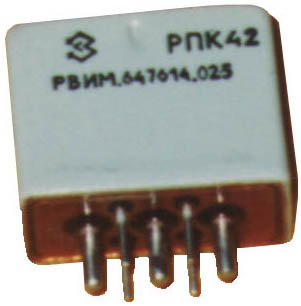

Внешний вид

и основные размеры

(длина* ширина* высота\ масса

без учета размеров крепления и длины выводов)

20,6*10,4*16,6(мм) \ 16 г

20,6*10,4*16,6(мм) \ 16 г

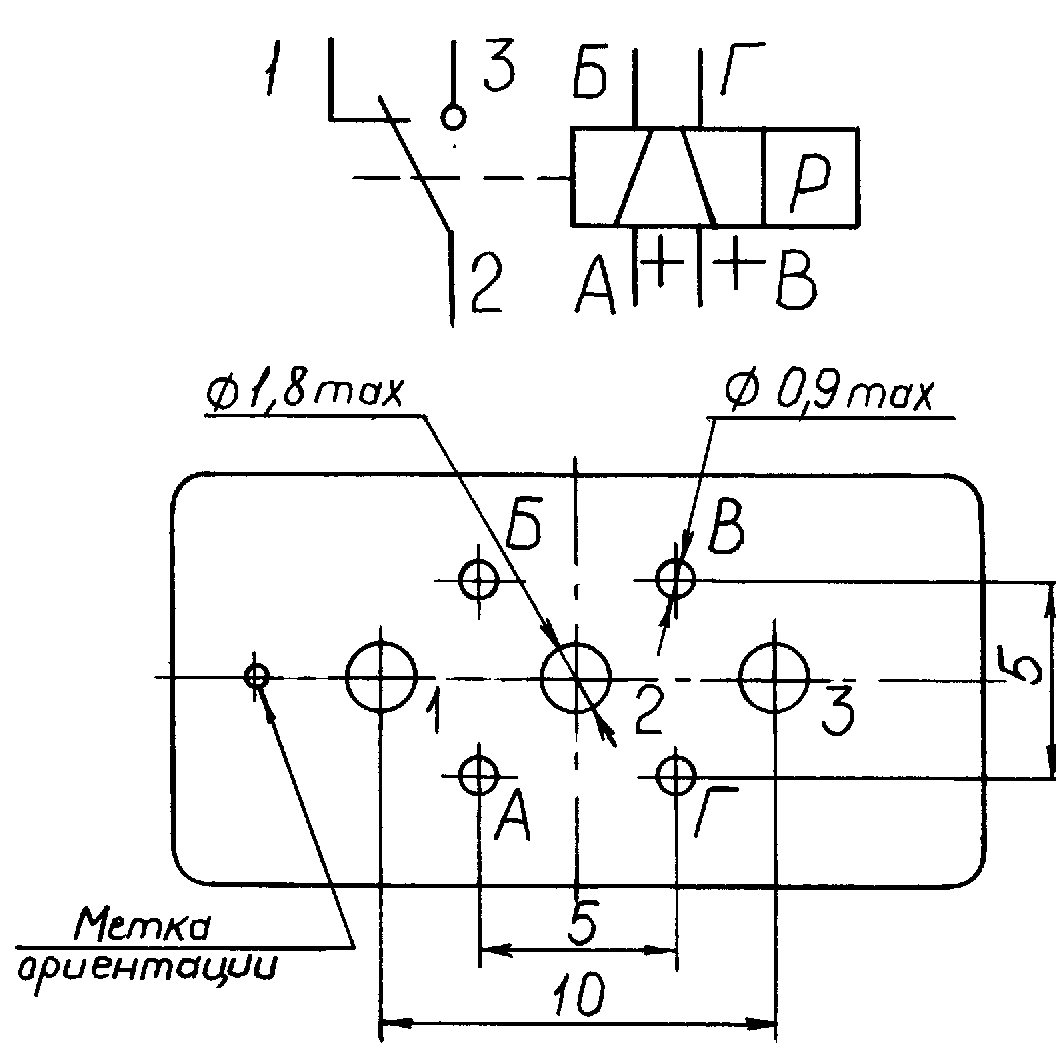

Электрическая

схема реле

и

расположение

выводов на цоколе

А, Б, В, Г: выводы обмотки.

1, 2, … ij: выводы контактов

КОНТАКТНАЯ ГРУППА

Количество и тип

Падение напряжения, мВ

Время срабатывания, мс

1 на переключение (1П)

150

6

1 на переключение (1П)

150

6

Номинальные (10⁵ циклов)

режимы коммутации

на одну

контактную группу*

0,1 А, 6 В (2·10⁵)

0,1 А, 30 В= (2·10⁵)

1 А, 30 В= (2·10⁵)

10 А, 28 В=

0,5 А, 115 В~

0,1 А, 6 В (2·10⁵)

0,1 А, 30 В= (2·10⁵)

1 А, 30 В= (2·10⁵)

10 А, 28 В=

0,5 А, 115 В~

Допустимые режимы коммутации, отличающиеся от режимов в ТУ, должны быть согласованы с НИИ КТ

До 20 А до 1 ч; до 30 А до 20 с; до 75 А до 2 с без размыкания

До 20 А до 1 ч; до 30 А до 20 с; до 75 А до 2 с без размыкания

О Б М О Т К А

Номинальное напряжение, В=

Номинальное сопротивление, Ом

12

27

12

27

150

550

72

400

Электропрочность и сопротивление изоляции:

между открытыми контактами,

токоведущими частями (ТВЧ),

ТВЧ и корпусом

500 В~, 200 МОм

500 В~, 200 МОм

500 В~, 200 МОм

500 В~, 200 МОм

500 В~, 200 МОм

500 В~, 200 МОм

Окружающая температура, °С

-60÷+125

-60÷+125

Вибронагрузки, Гц\ g

1÷3000\30

1÷3000\30

Удароустойчивость, g

200

200

Характер производства

Опытное

Опытное
