ТИП реле

Обозначение ТУ

РЭК 67

РВИМ.647612.010ТУ

РЭК 76

РВИМ.647612.021ТУ

Классификация реле

Электромагнитное, постоянного тока, низкочастотное, неполяризованное, одностабильное

Электромагнитное, постоянного тока, низкочастотное, неполяризованное, одностабильное

Характеристика

конструкции и реле

Повышенной надежности

в пластмассовом корпусе

Повышенной надежности

в пластмассовом корпусе

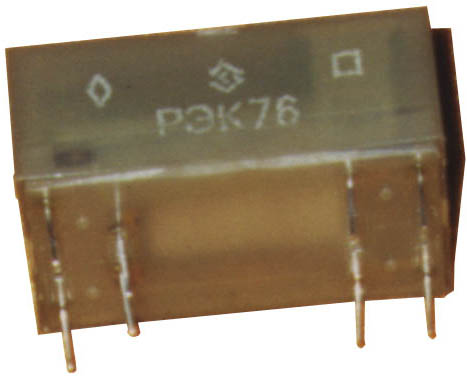

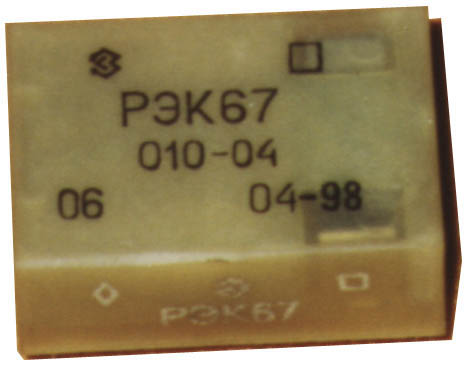

Внешний вид

и основные размеры

(длина* ширина* высота\ масса

без учета размеров крепления и длины выводов)

322212,7(мм) \ 17,5 г

322212,7(мм) \ 17,5 г

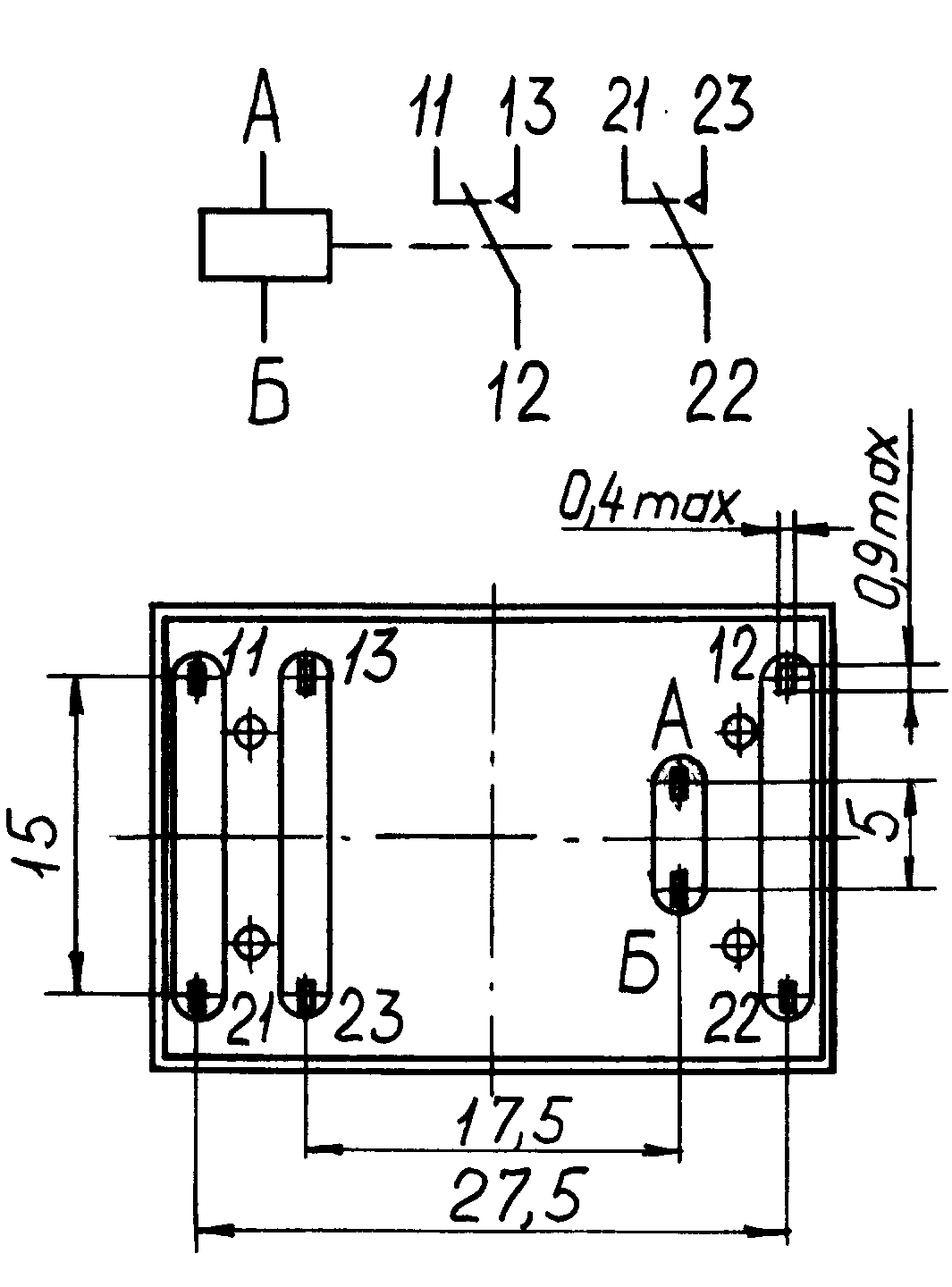

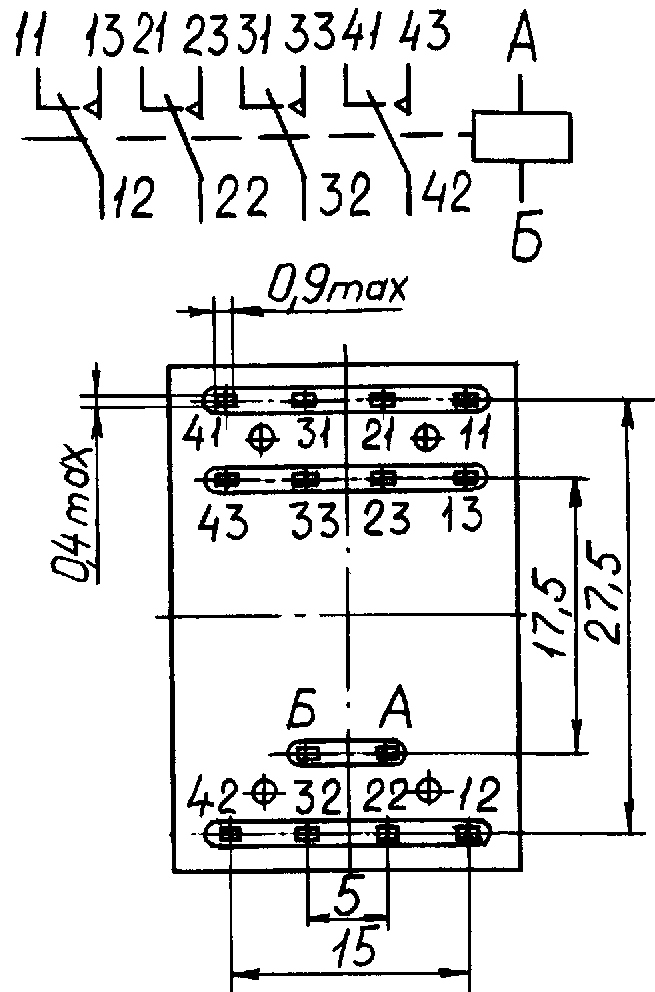

Электрическая

схема реле

и

расположение

выводов на цоколе

А, Б: выводы обмотки.

11, 12, … ij: выводы контактов

КОНТАКТНАЯ ГРУППА

Количество и тип

Сопротивление цепи, мОм

Время срабатывания, мс

4 на переключение (4П)

250

15

2 на переключение (2П)

250

10

Номинальные (10⁵ циклов)

режимы коммутации

на одну

контактную группу

0,1 А, 12 В (3·10⁵)

1 А, 30 В= (3·10⁵)

0,25 А, 220 В~

10 м А, 12 В= (3·10⁶)

0,1 А, 30 В= (3·10⁶)

0,1 А, 12 В

2 А, 30 В=

0,25 А, 220 В~

10 м А, 12 В= (3·10⁶)

0,1 А, 30 В= (3·10⁶)

Допустимые режимы коммутации, отличающиеся от режимов в ТУ, должны быть согласованы с НИИ КТ

10 замык. до 10 А на время

до 0,1с

с размык. до 1 А, 30 В= до 0,1 Гц

10 замык. до 10 А на время до 0,1с

с размык. до 1 А, 30 В= до 0,1 Гц

О Б М О Т К А

Номинальное напряжение, В=

Номинальное сопротивление, Ом

6

12

27

48

60

6

12

18

24

60

60

210

1200

2600

5800

90

310

580

1300

7000

Электропрочность и сопротивление изоляции:

между открытыми контактами,

токоведущими частями (ТВЧ),

ТВЧ и корпусом

500 В~, 1000 МОм

700 В~, 1000 МОм

500 В~, 1000 МОм

500 В~, 1000 МОм

700 В~, 1000 МОм

500 В~, 1000 МОм

Окружающая температура, °С

-45¸+70

-45¸+70

Вибронагрузки, Гц\ g

20÷80\5

20÷80\5

Удароустойчивость, g

5

5

Характер производства

Серийное

Серийное
