ТИП реле

Обозначение ТУ

РПС 45*

ЯЛ0.452.081ТУ

РПК 70*

РВИМ.647614.060ТУ

Классификация реле

Электромагнитное, постоянного тока, низкочастотное, поляризованное, двустабильное

Электромагнитное, постоянного тока, низкочастотное, поляризованное, двустабильное

Характеристика

конструкции и реле

Герметичное в субминиатюрном металлическом корпусе.

Лазерная сварка деталей магнитной системы, контактов и планаров цоколя

Герметичное полностью сварное

в субминиатюрном металлическом корпусе.

Рекомендуется для замены

РПС 45

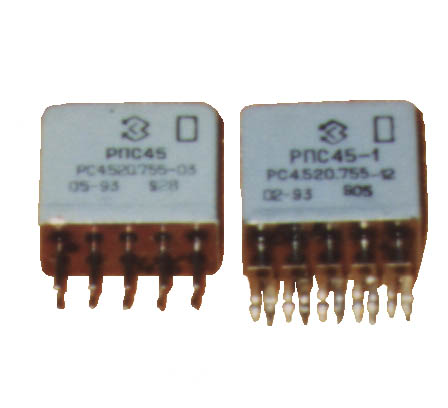

Внешний вид

и основные размеры

(длина* ширина* высота\ масса

без учета размеров крепления и длины выводов)

13,5*6,6*12,5(мм) \ 3,5 г

13,4*6,5*12,3(мм) \ 3,5 г

Электрическая

схема реле

и

расположение

выводов на цоколе

А, Б, В, Г: выводы обмотки.

11, 12, … ij: выводы контактов

КОНТАКТНАЯ ГРУППА

Количество и тип

Сопротивление цепи, мОм

Время срабатывания, мс

2 на переключение (2П)

250

5

2 на переключение (2П)

50

5

Номинальные (10⁵ циклов)

режимы коммутации

на одну

контактную группу

10 мА, 6 В

0,1 А, 28 В=

0,5 А, 36 В=

1 А, 36 В= (10⁴)

0,15А, 60 В~ (5.10³)

5 мкА, 50 мВ

0,1 А, 36 В=

5 мкА, 50 мВ

0,1 А, 30 В= (5·10⁵)

1 А, 30 В=

2 А, 30 В= (5·10⁴)

Допустимые режимы коммутации, отличающиеся от режимов в ТУ, должны быть согласованы с НИИ КТ

10⁴ замыканий до 4 А на время до 30 мс с размыканием до 0,2 А, 36 В=

10⁴ замыканий до 4 А на время до 30 мс с размыканием до 0,2 А, 36 В=

О Б М О Т К А

Номинальное напряжение, В=

Номинальное сопротивление, Ом

3

4

6,3

12

15

27

3

4

6,3

12

15

27

9

17

43

150

220

800

9

17

43

150

220

800

Электропрочность и сопротивление изоляции:

между открытыми контактами,

токоведущими частями (ТВЧ),

ТВЧ и корпусом

180 В~, 200 МОм

180 В~, 200 МОм

180\300 В~, 200 МОм

180 В~, 1000 МОм

180 В~, 1000 МОм

180\300 В~, 1000 МОм

Окружающая температура, °С

-60¸+125

-60¸+125

Вибронагрузки, Гц\ g

50÷1500\30; 1500÷3000\20

1÷1500\30; 1500÷3000\20

Удароустойчивость, g

75

75

Характер производства

Серийное

Серийное
