тип реле

Обозначение ТУ

РПА 18

РВИМ.647614.021ТУ

РПА 19*

РВИМ.647614.032ТУ

Классификация реле

Электромагнитное, постоянного тока, высококочастотное, поляризованное, двустабильное

Электромагнитное, постоянного тока, высококочастотное, поляризованное, двустабильное

Характеристика

конструкции и реле

Герметичное полностью сварное в металлическом корпусе

Герметичное полностью сварное в металлическом корпусе

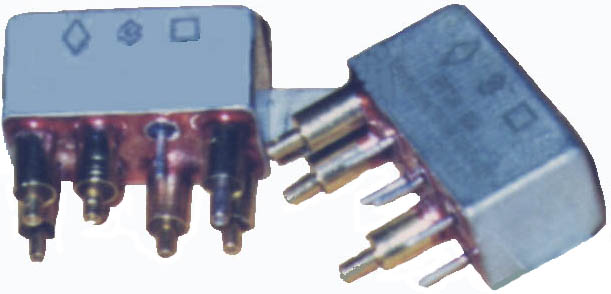

Внешний вид

и основные размеры

(длина* ширина* высота\ масса

без учета размеров крепления и длины выводов)

20,410,310,7 \ 9,2 г

20,41111,2 \ 15 г

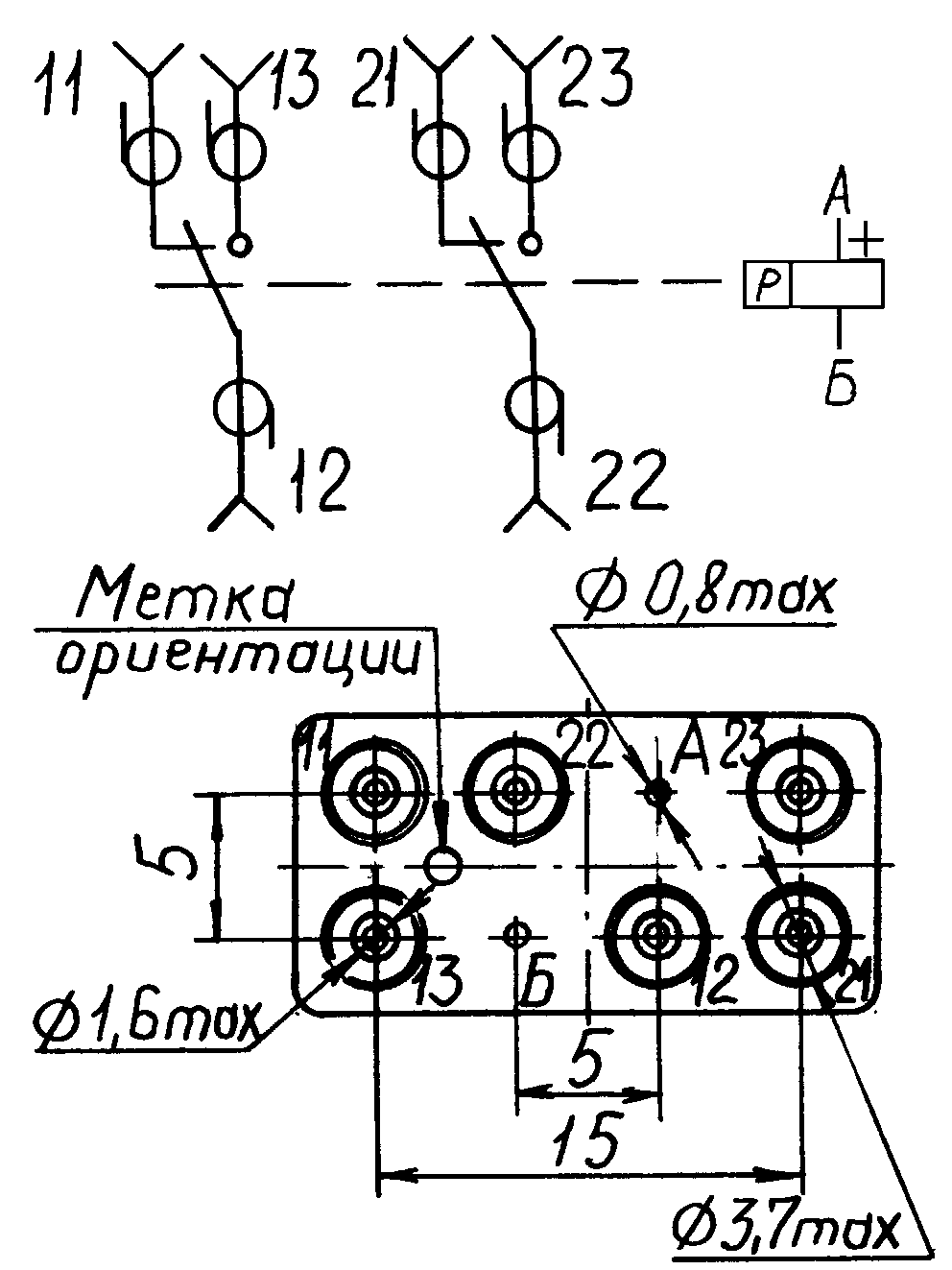

Электрическая

схема реле

и

расположение

выводов на цоколе

А, Б, В, Г: выводы обмотки.

11, 12, … ij: выводы контактов

КОНТАКТНАЯ ГРУППА

Количество и тип

Частота коммутируемого тока Коммутируемая

м о щ н о с т ь

Волновое сопротивление, Ом

КСВ по напряжению

Емкость открытых контактов

Сопротивление цепи, мОм

Время срабатывания, мс

2 на переключение (2П)

до 300 МГц

25 Вт (до 150 МГц)

15 Вт (до 300 МГц)

—

—

 0,3 пФ

50=

4

2 на переключение (2П)

до 20 кГц

—

—

—

—

—

50

4

2 на переключение (2П)

до 1000 МГц

25 Вт (до 500 МГц)

15 Вт (до 1000 МГц)

75

 2,2

 0,1 пФ

100 =

4

2 на переключение (2П)

до 20кГц

—

—

—

—

—

100

4

Номинальные (10⁵ циклов)

режимы коммутации

на одну контактную группу

0,001 мкА, 1 мкВ~

0,7 А, 36 В~

1 мкА, 50 мВ

0,1 А, 36 В=

2 А, 30 В=

0,25 А, 115 В~

0,001 мкА, 1 мкВ~

0,7 А, 36 В~

1 мк А, 50 мВ

0,1 А, 36 В

1 А, 36 В (5·10⁴)

О Б М О Т К А

Номинальное напряжение, В=

Номинальное сопротивление, Ом

5

12

27

5

12

27

38

210

1000

35

150

600

Электропрочность и сопротивление изоляции:

между открытыми контактами,

токоведущими частями (ТВЧ),

ТВЧ и корпусом

500 B~, 1000 МОм

500 В~, 1000 МОм

500 В~, 1000 МОм

500 B~, 1000 МОм

500 В~, 1000 МОм

500 В~, 1000 МОм

Окружающая температура, °С

-60÷+125

-60÷+125

Вибронагрузки, Гц\ g

1÷2000\20, 2000÷3000\30

1÷2000\20

Удароустойчивость, g

150

150

Характер производства

Опытное

Опытное
